Специализированная структурная интерпретация ферменных систем диаметром 290 мм
Введение
При проектировании модульных ферм дискуссии часто вращаются вокруг пропускной способности пролета, диаграмм нагрузки или марок материалов. Соединители обычно упоминаются только при указании конфигурации.
Однако на практике структурное поведение редко управляется одними членами. Решающим фактором часто является то, как узлы организуют поток силы, особенно когда геометрия становится трехмерной.

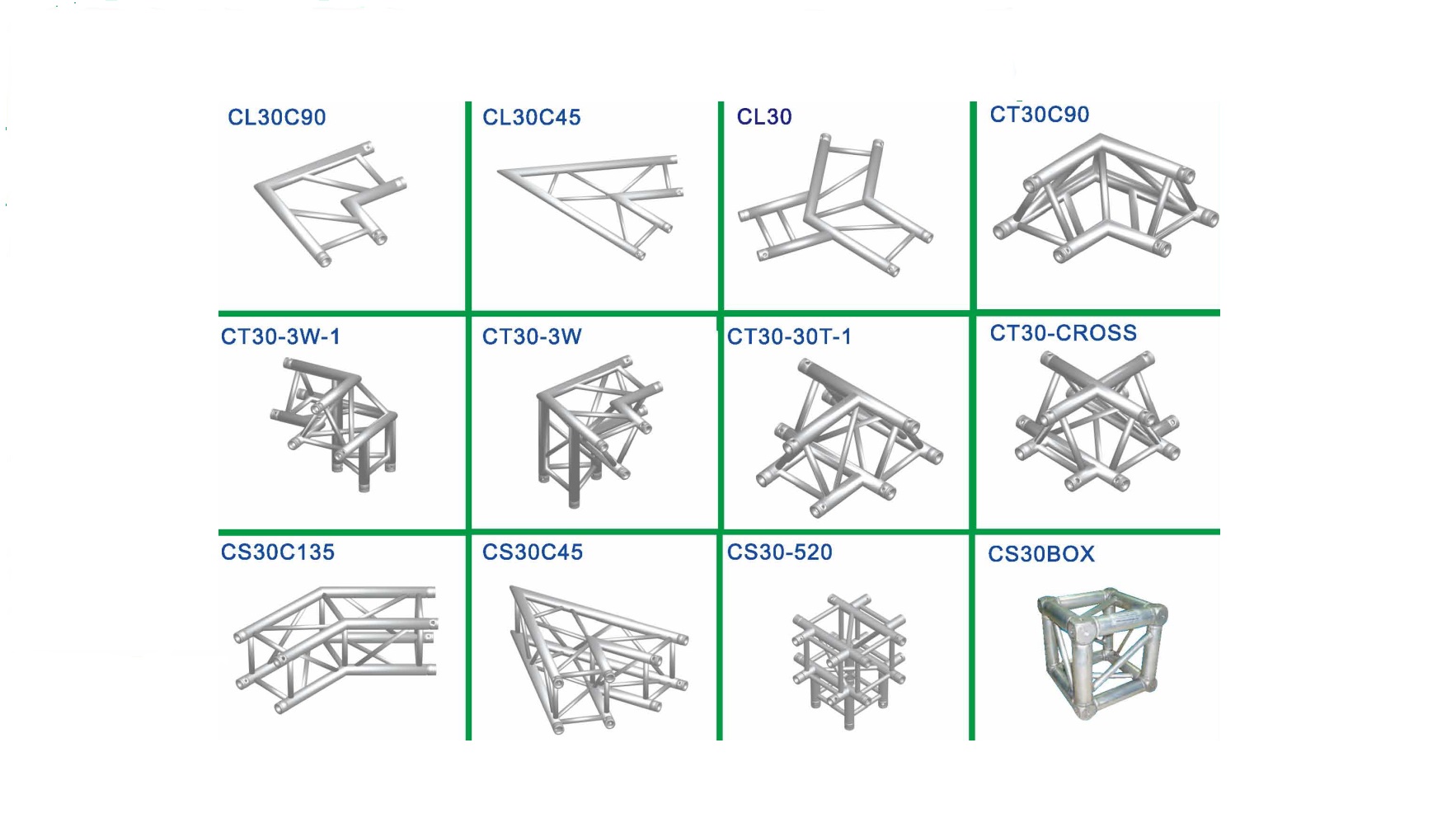

Вместо классификации разъемов по типам в этой статье они рассматриваются на основе реальных структурных сценариев. В каждом случае показано, как конкретная геометрия узла влияет на передачу нагрузки, распределение жесткости и производительность сборки в ферменной системе шириной 290 мм.
Случай 1: Прямолинейный каркас выставочного стенда
Плоская стабильность против пространственной замкнутости
Сценарий:

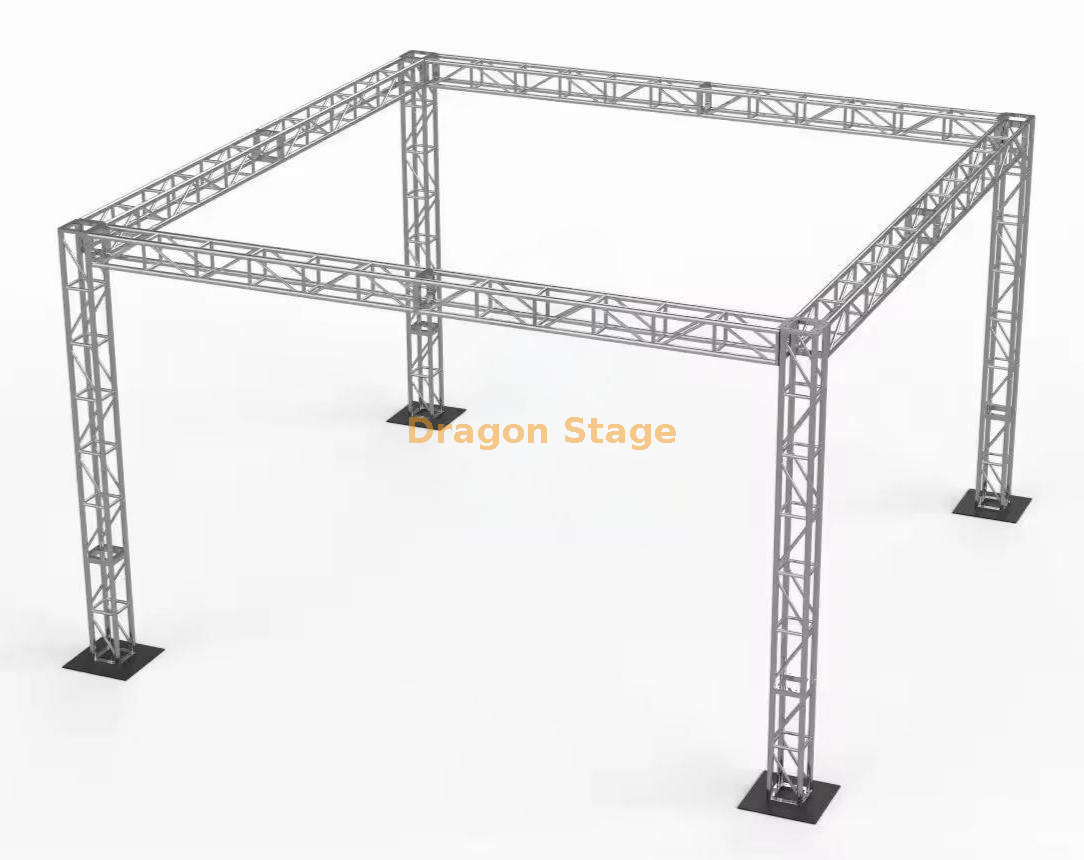

Выставочный стенд размером 6х6м, высотой 3м, преимущественно ортогональной геометрии, минимальная нагрузка на крышу.
Выбор общего узла:
На ранних стадиях компоновки плоских соединителей достаточно для определения периметра и поперечной структуры сетки. Осевые силы остаются в основном в вертикальной и горизонтальной плоскостях.
Однако при установке на местах часто обнаруживается тонкая проблема: смещение скручивания при боковой нагрузке (давление толпы, подвесные светильники).
Почему?
Потому что плоские узлы сохраняют непрерывность в плоскости, но не создают трехмерную петлю нагрузки. Без пространственной замкнутости структура ведет себя как взаимосвязанные кадры, а не как единый объем.
Инженерная корректировка:
введение ограниченных пространственных узлов, таких как:

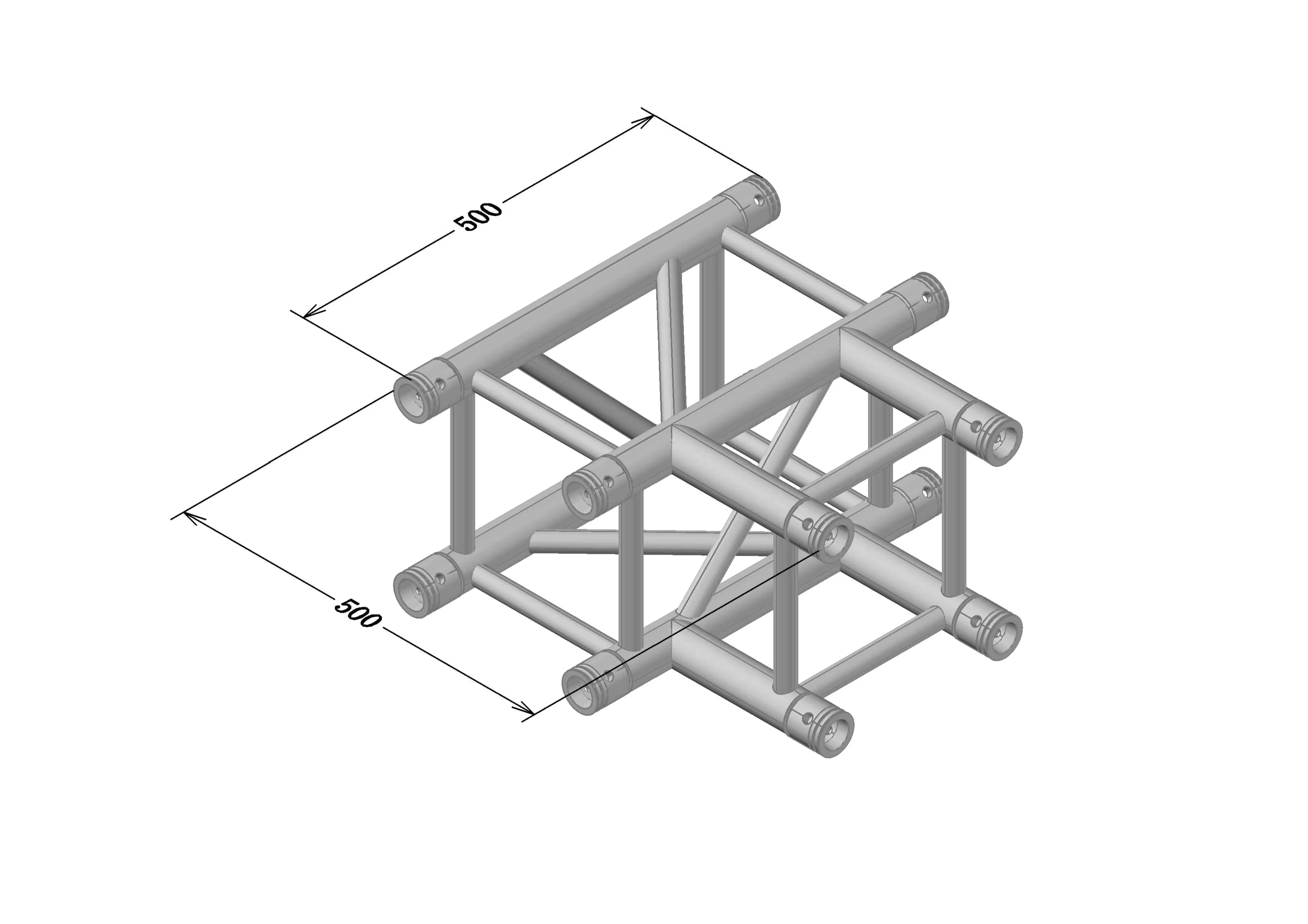

в верхних углах преобразует систему из плоской сетки в пространственный ящик. Торсионная жесткость увеличивается непропорционально по сравнению с количеством добавленных разъемов.
Наблюдение:
даже в кажущихся простыми конструкциях стендов размерность узла, а не размер элемента, часто определяет стабильность.
Случай 2: Сценический портал с консольной осветительной фермой
Управление путями эксцентричной нагрузки
Сценарий:

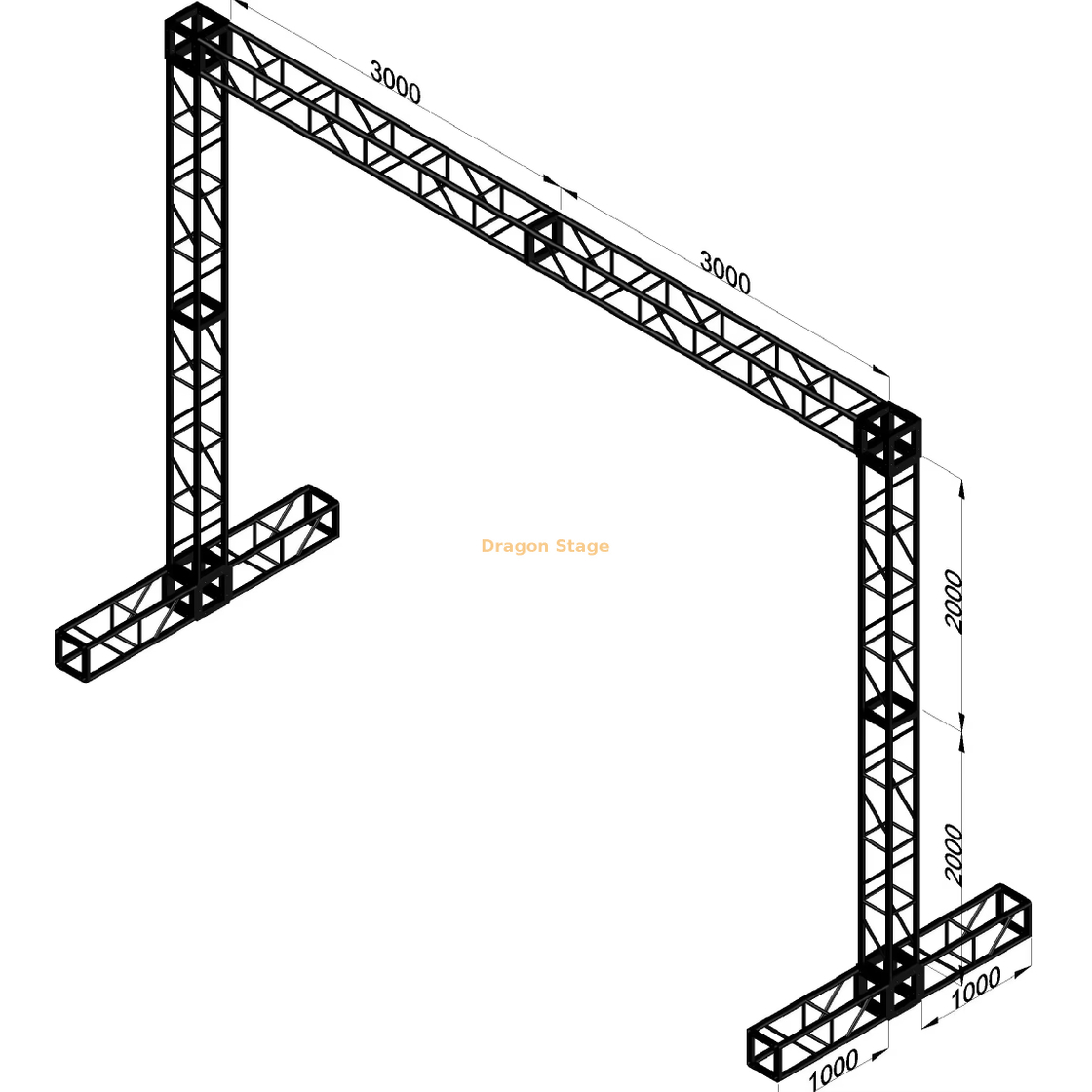

Портал сцены, где горизонтальные ферменные рычаги выдвинуты вперед и несут осветительное оборудование.
Консоль создает эксцентричную нагрузку, вызывающую скручивание в месте соединения вертикальной башни и горизонтальной балки.
Расположение критически важных узлов:
Использование только стандартных четырехсторонних плоских узлов на этих пересечениях обычно приводит к видимому вращательному отклонению.
Структурное вмешательство:
замена соединения на:

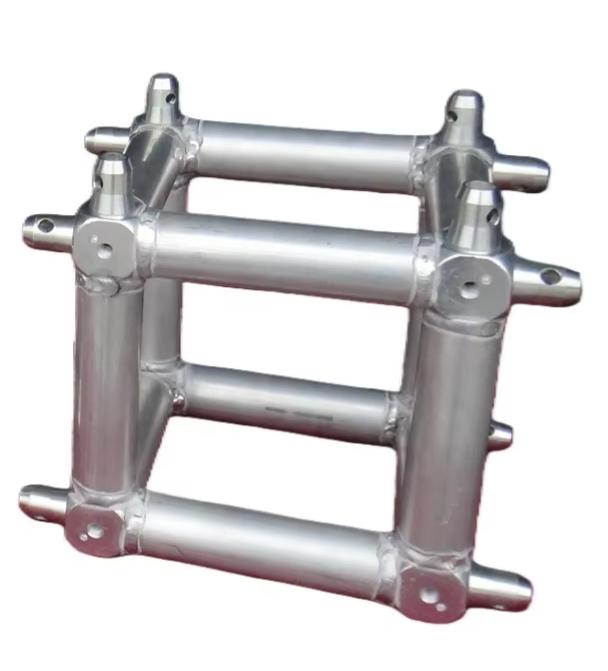

6-сторонний разъем
или как минимум:
позволяет осевым силам перераспределяться по нескольким пространственным осям. Дополнительное направленное взаимодействие преобразует крутильную нагрузку в распределение осевой нагрузки между элементами.
Field Insight:
В консольных системах соединитель должен «поглощать» вращение. Если геометрия узла не допускает участия многоосной силы, изгиб развивается в непредусмотренных местах.

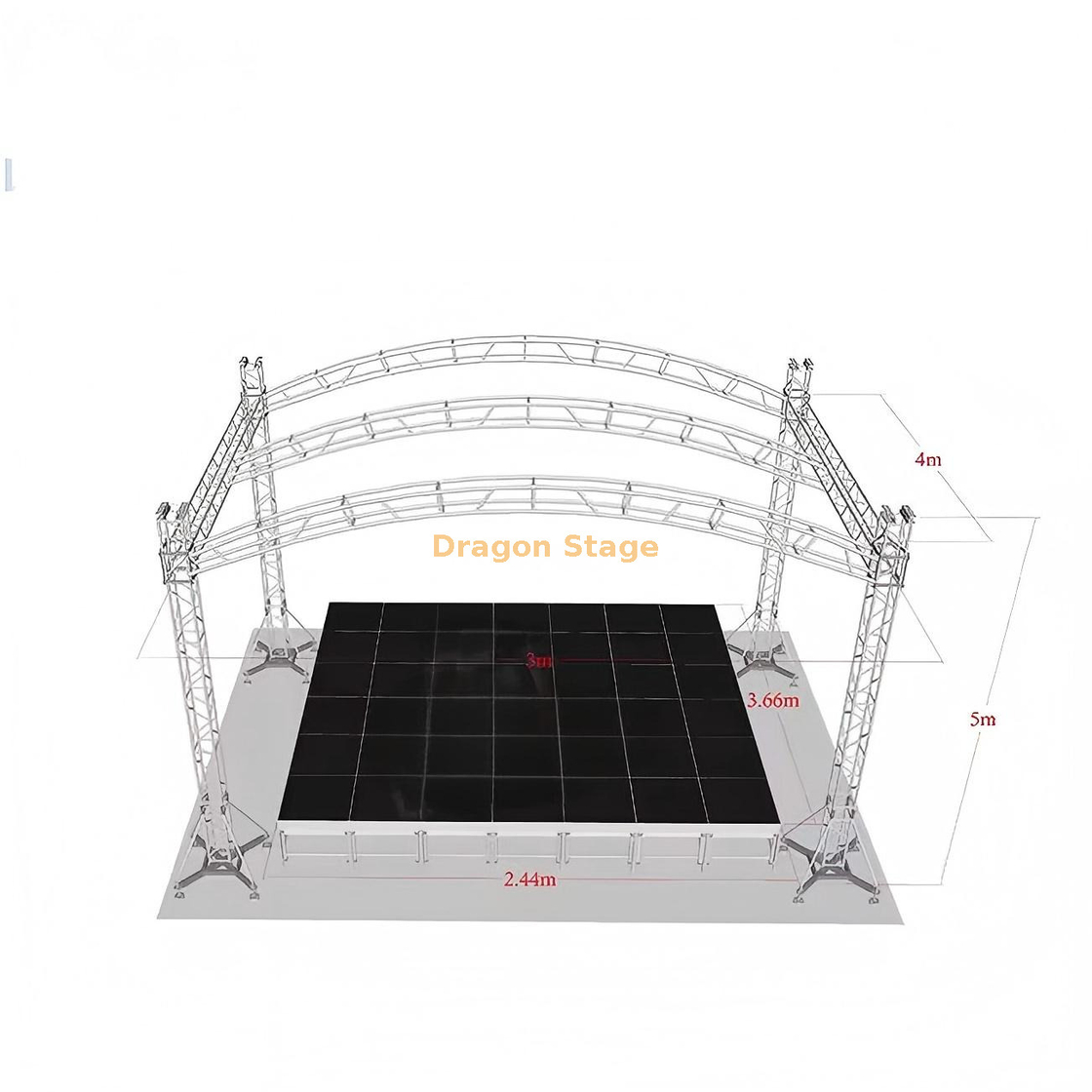

Случай 3: Конструкция двухскатной крыши
Осевое перенаправление на наклонных плоскостях

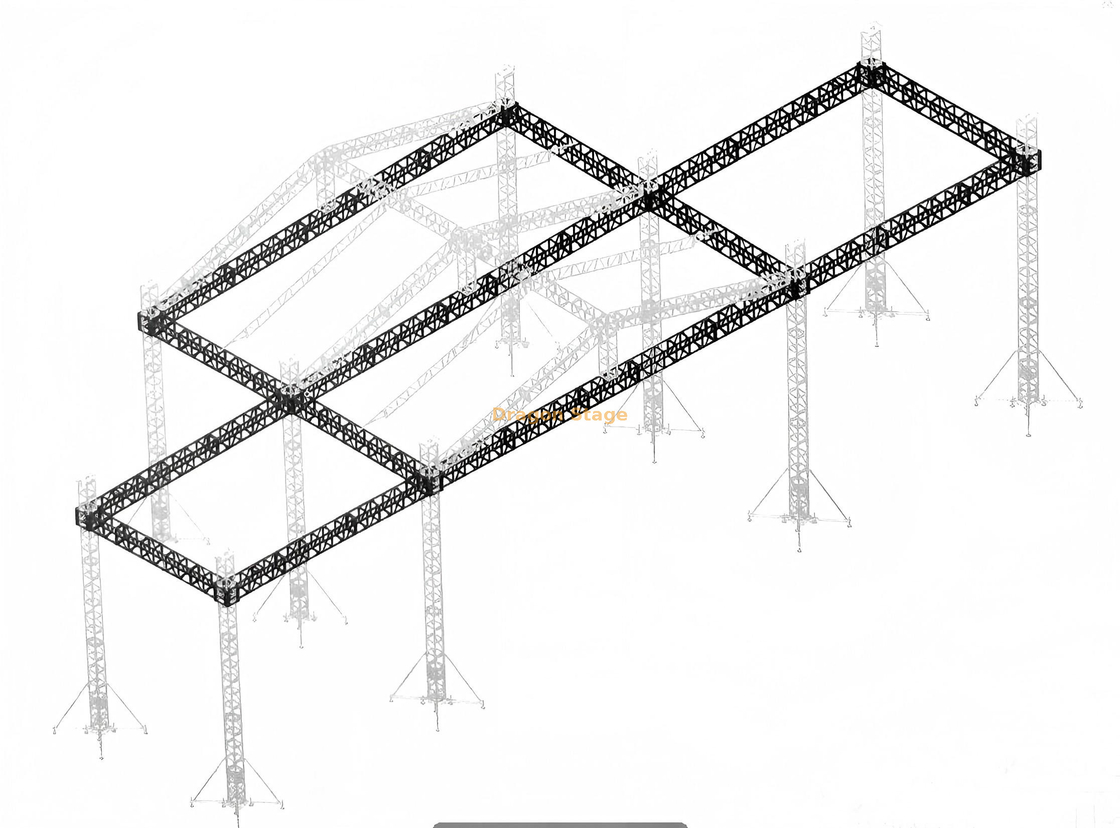

Сценарий:

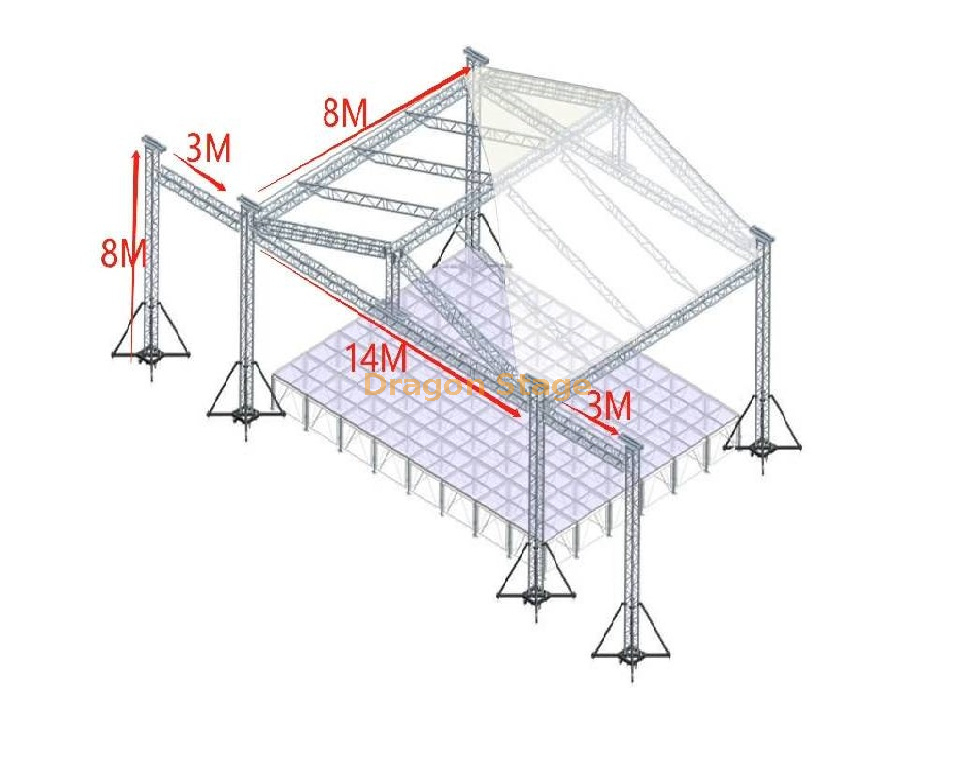

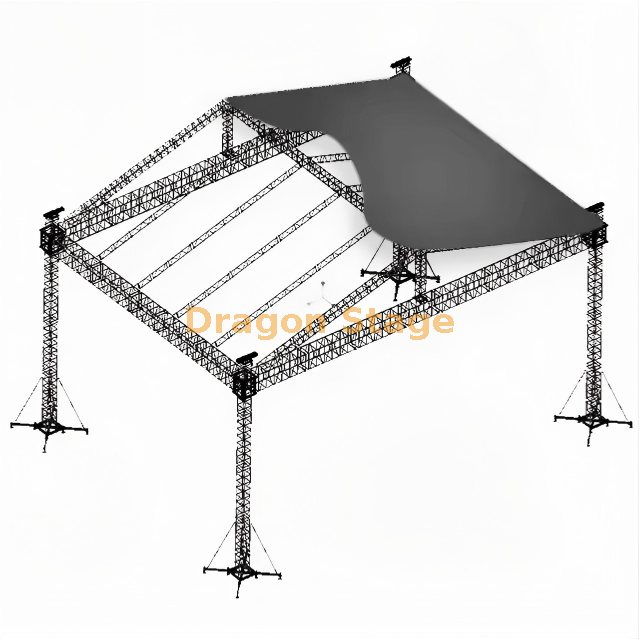

крыша для мероприятий на открытом воздухе с двумя симметричными скатами, сходящимися на коньке.
Гравитационные нагрузки переходят в осевое сжатие вдоль наклонных элементов. В зонах конька и карниза векторы сил существенно меняют направление.
Основные используемые разъемы:

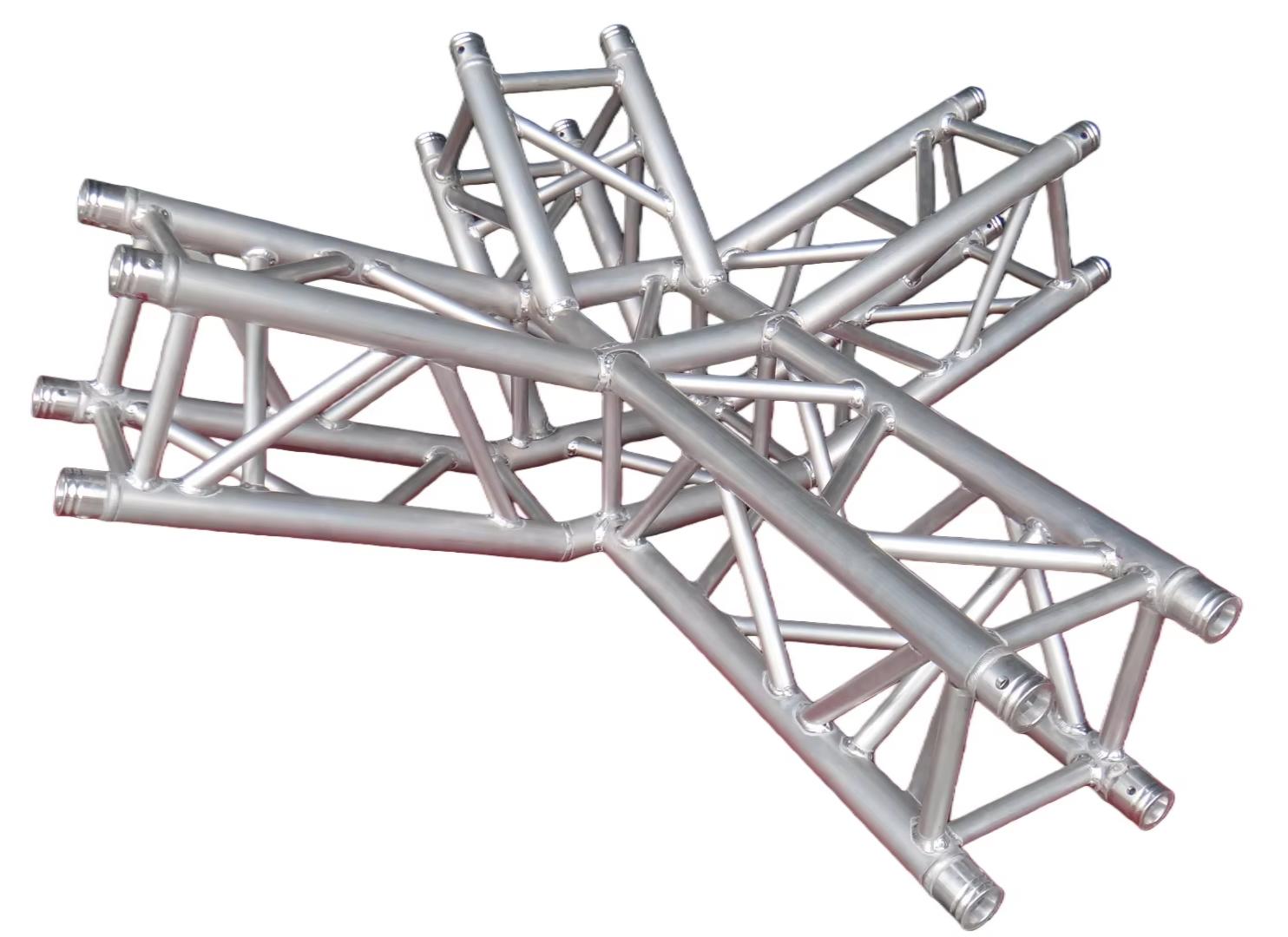

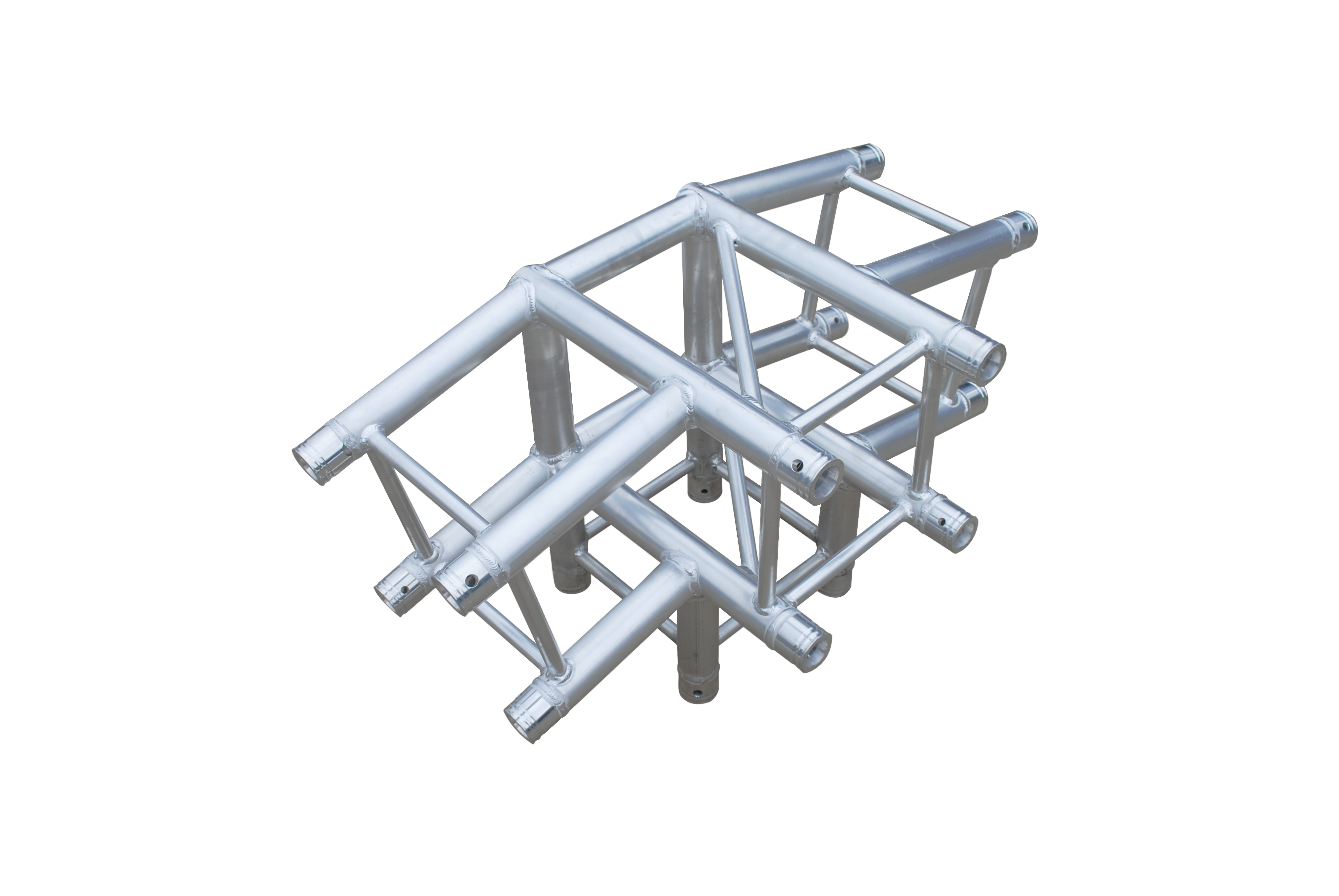

4-сторонний индивидуальный соединитель фермы крыши (пересечение конька)

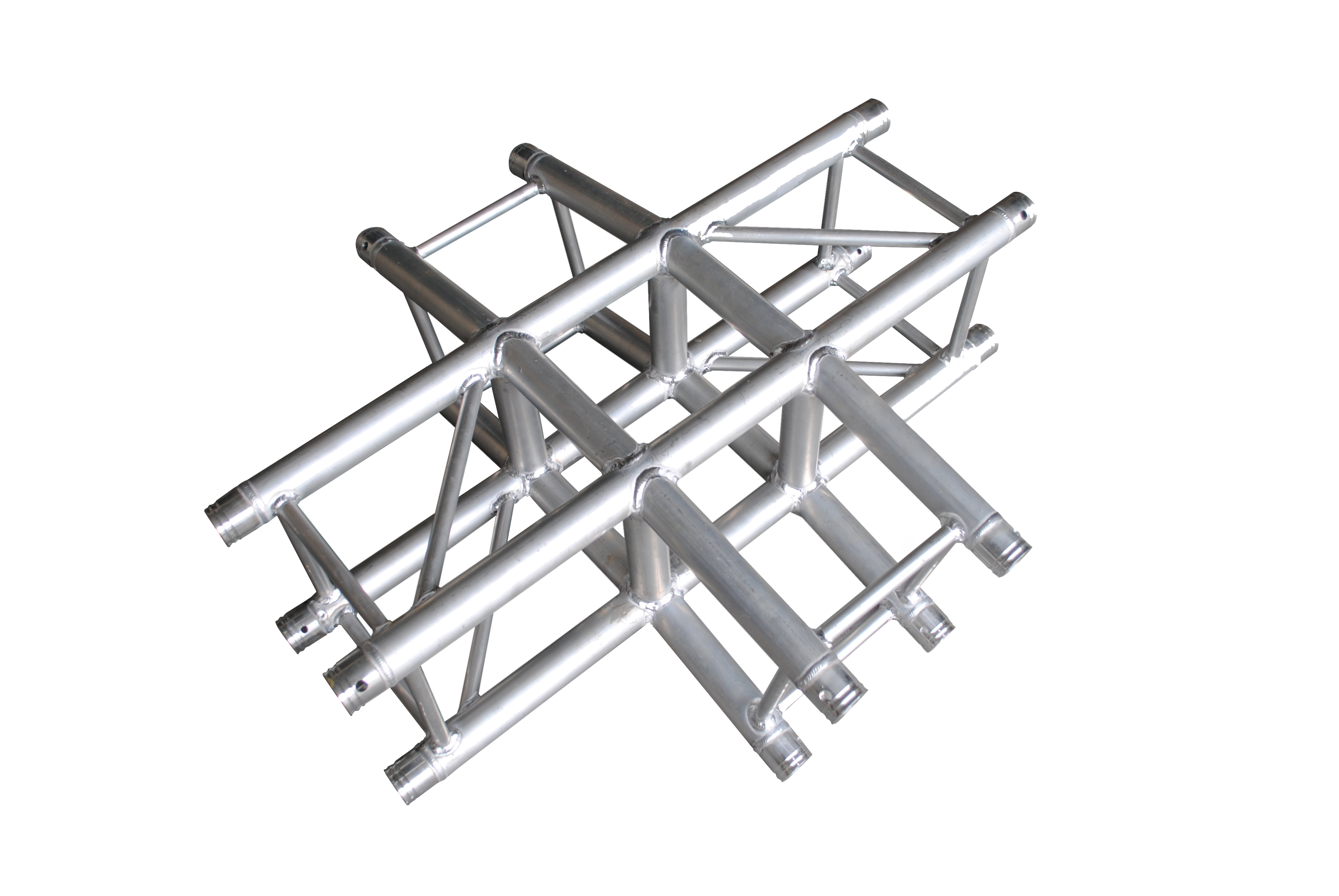

4-сторонний угол фермы крыши

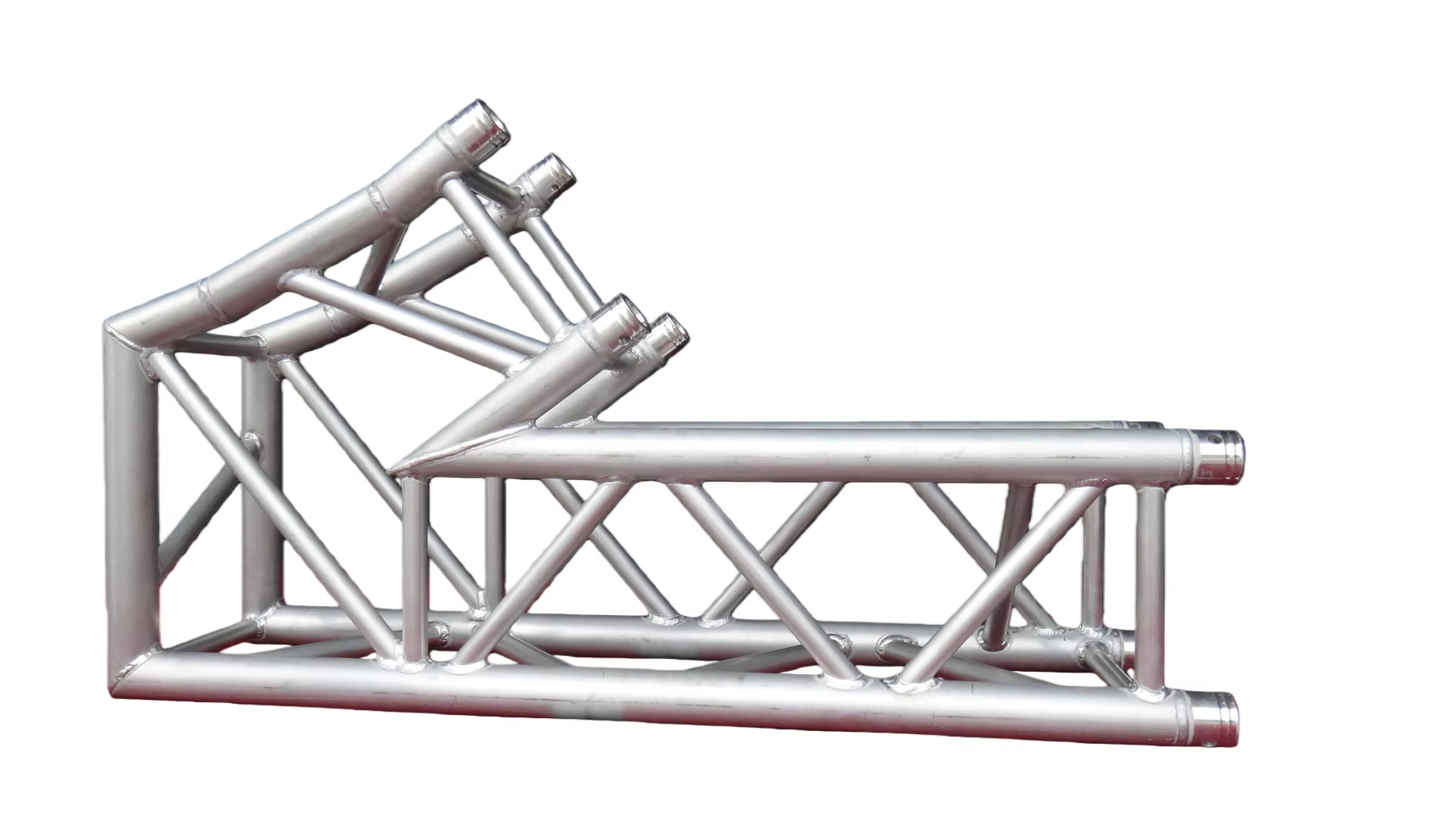

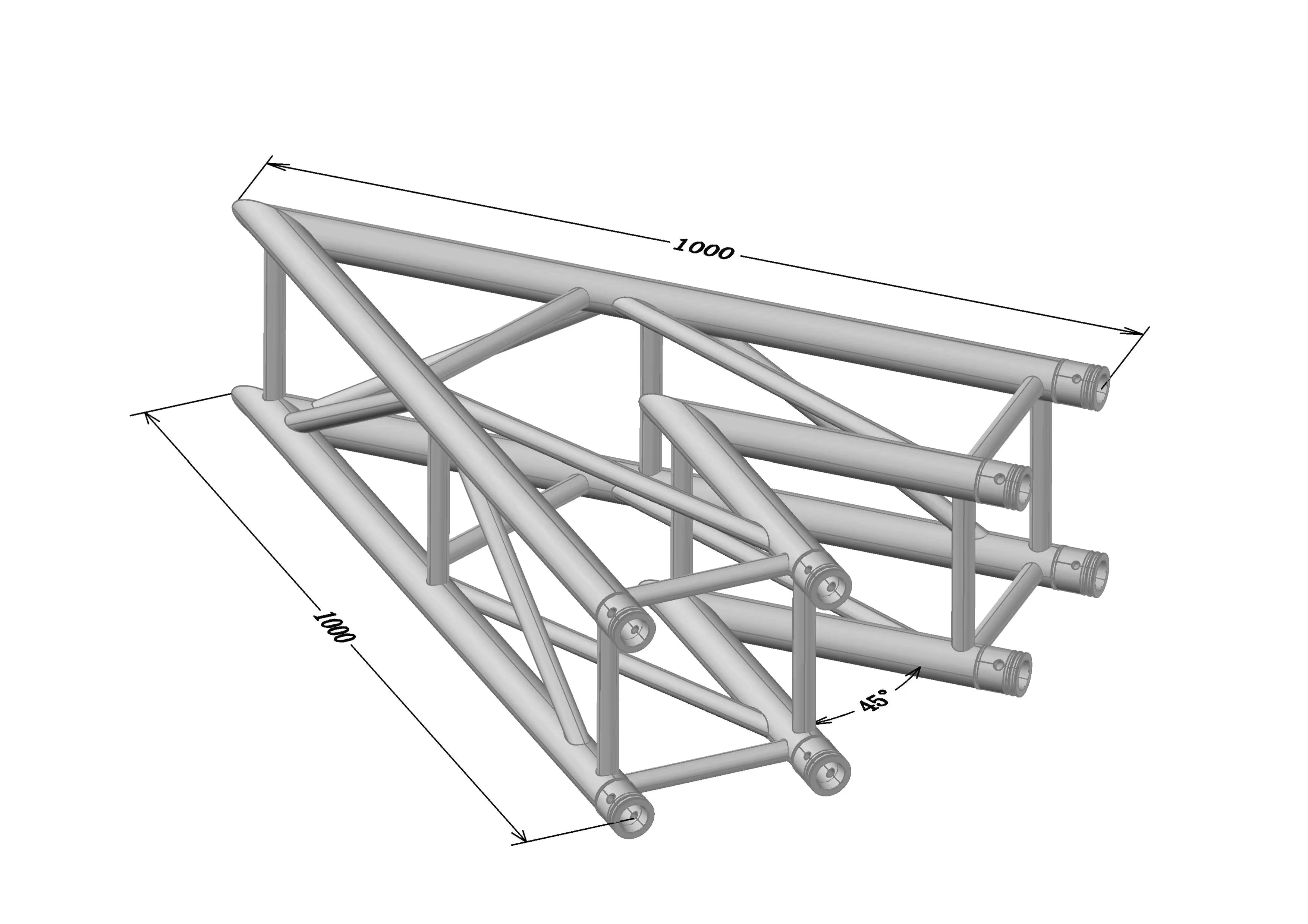

2-сторонний наклонный угол крыши (наклонные переходы)

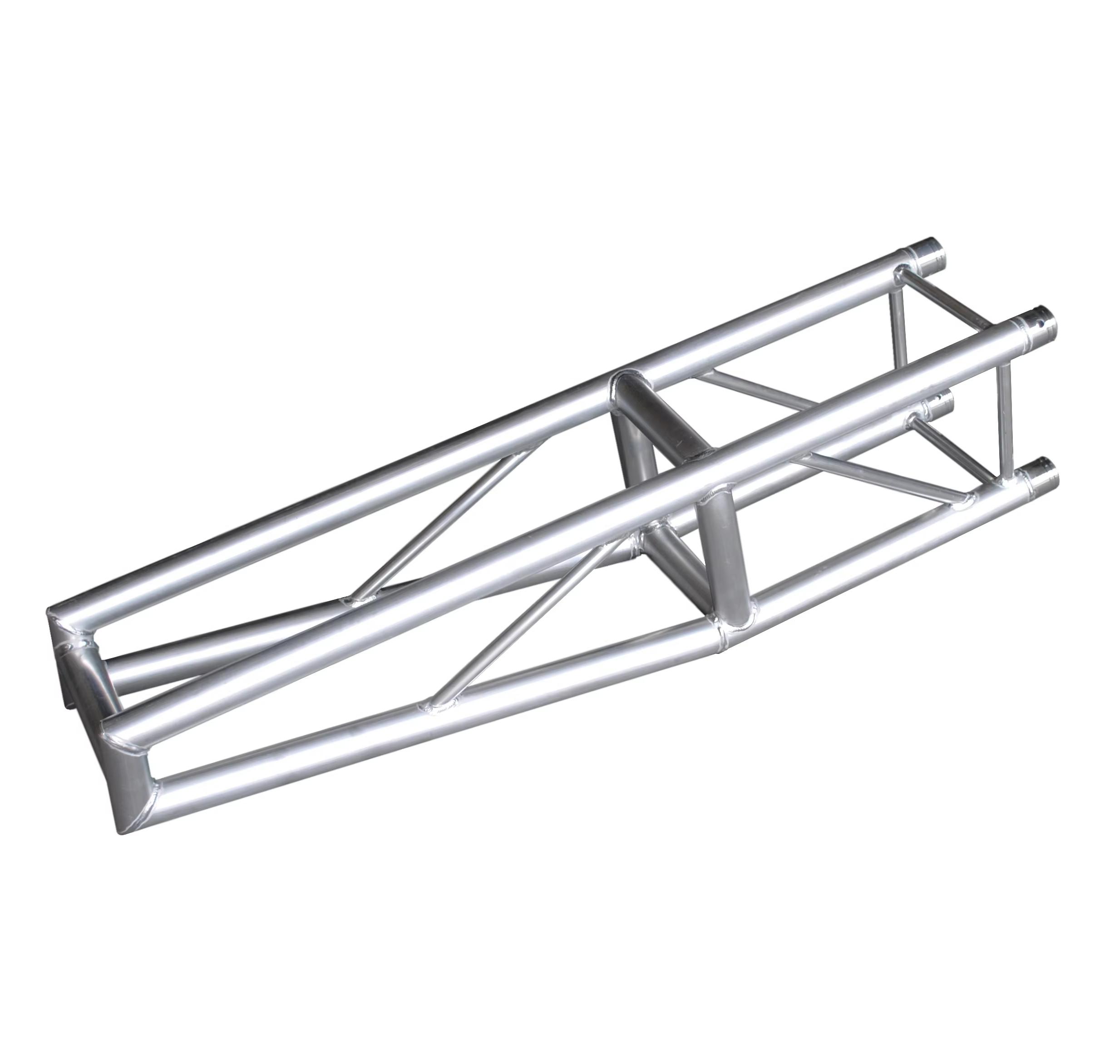

Нижняя наклонная плоская ферма (нижние зоны соединения)
Соединитель конька должен уравновешивать противодействующие осевые силы с обоих скатов. Любое геометрическое смещение приводит к вторичному изгибу.
На нижних пересечениях склонов накапливаются силы вертикальной реакции. Здесь поддержание осевого выравнивания между горизонтальной опорой и наклонной плоскостью имеет конструктивное значение.
Наблюдаемый режим отказа при неудачном проектировании:
если вместо узла, предназначенного для крыши, используется плоский соединитель, передача момента происходит на интерфейсе. Со временем может появиться усталость суставов или расшатывание болтов.
Инженерный принцип:
соединители с наклонной плоскостью предназначены для сохранения осевой целостности во время векторного преобразования. Это не эстетические вариации; они предотвращают изгиб при геометрических переходах.
Случай 4: Многоуровневая сценическая башня
Вертикальное накопление нагрузки и градиент жесткости
Сценарий:

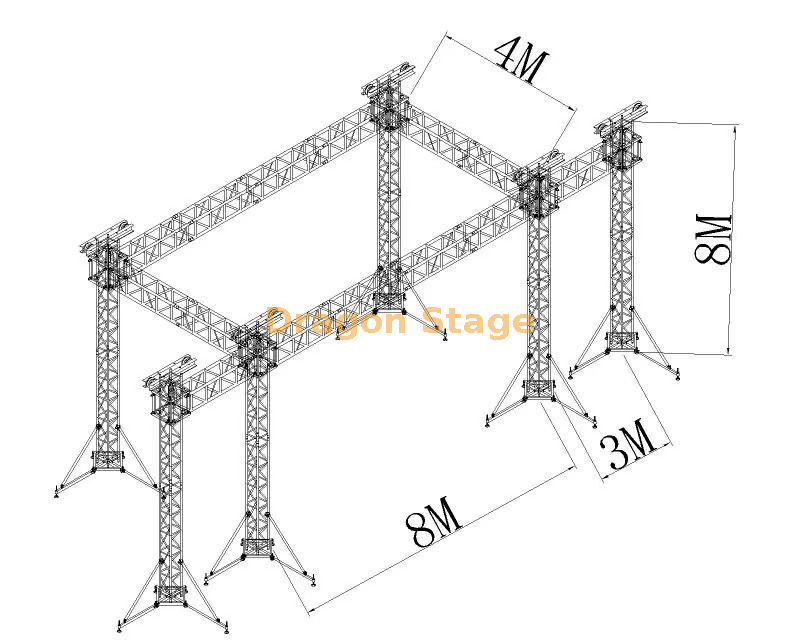

9-метровая башня с промежуточными платформами, поддерживающими светодиодные панели.
Вертикальное сжатие увеличивается к основанию. Одновременно ветровая нагрузка вызывает боковой сдвиг и кручение.
Стратегия соединителя:

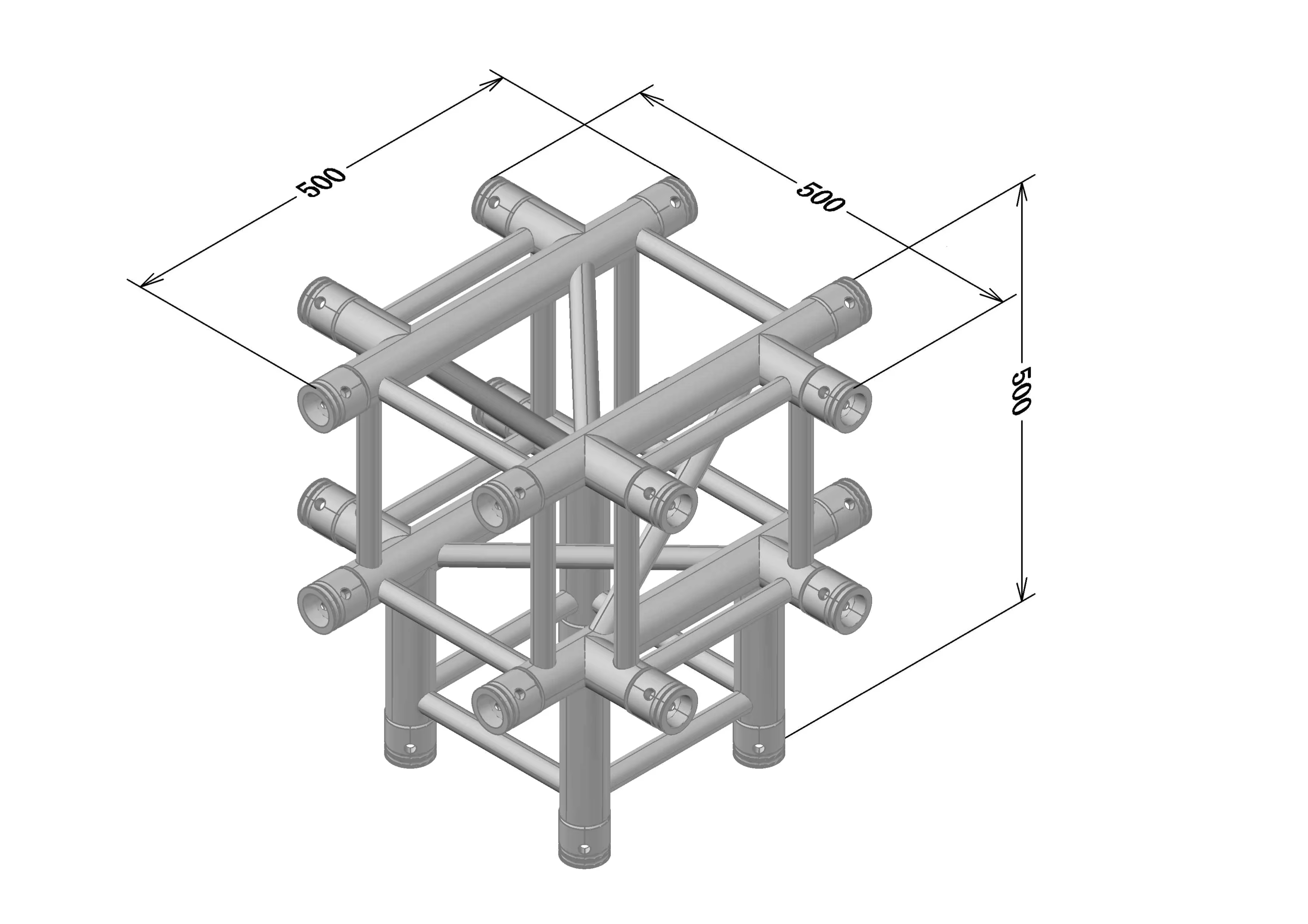

Верхние уровни: 5-сторонний стандартный угол фермы

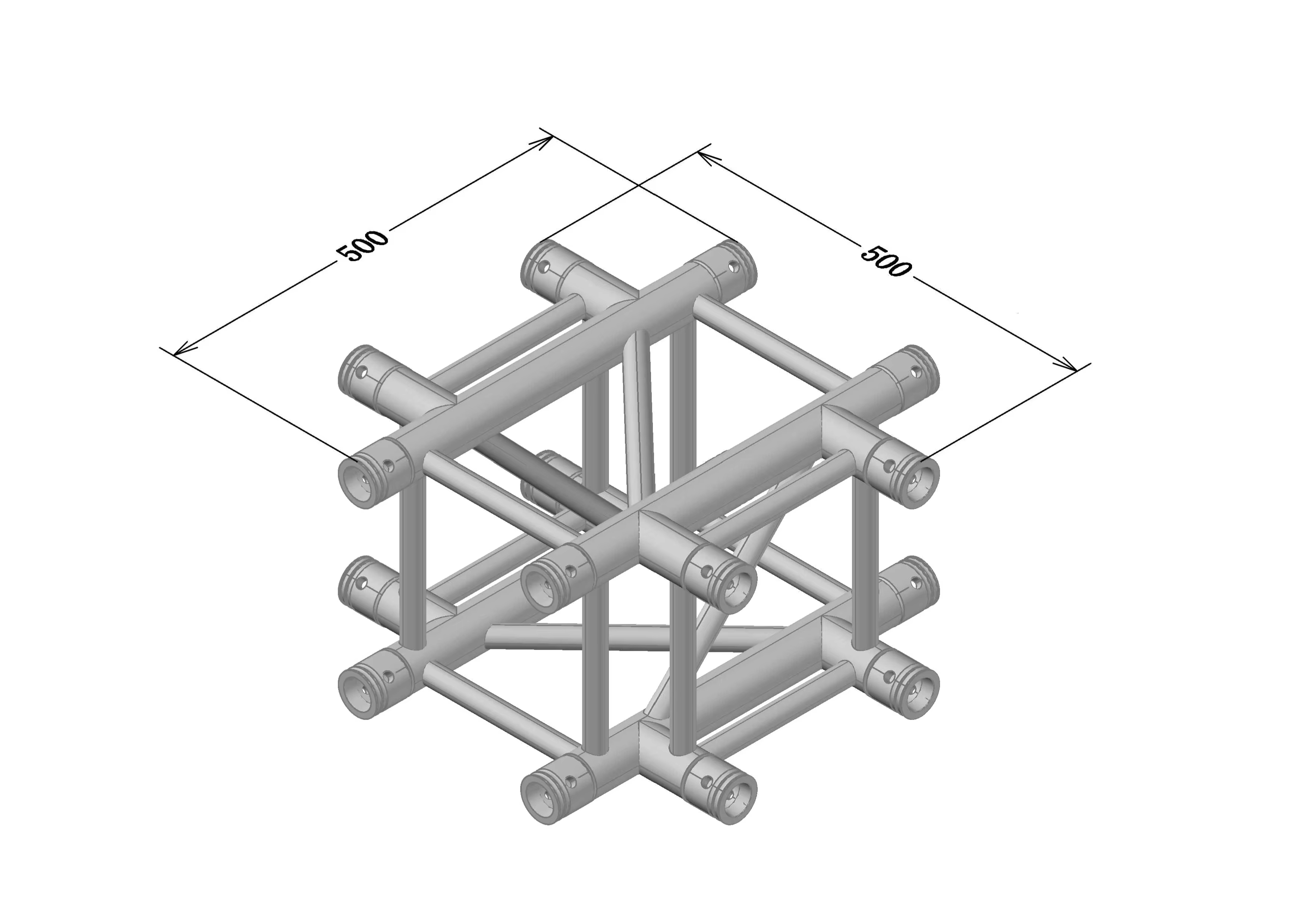

Пересечения среднего уровня: стандартный четырехсторонний угол фермы
Усиление основания: 6-гранный соединитель
Рассуждения иерархичны.
На верхних уровнях нагрузки меньше, и пространственная непрерывность достаточна.
Плоское армирование среднего уровня обеспечивает согласованность сетки.
В основании, где сходятся сжимающая сила и крутящая сила, шестинаправленные соединители более равномерно распределяют силы на опоры фундамента.
Наблюдение на месте:
равномерное распределение разъемов по высоте часто приводит к неравномерной жесткости. Проектирование градиента жесткости посредством выбора разъема дает более предсказуемые характеристики прогиба.
Случай 5: Угловая архитектурная установка
Неортогональная геометрия и асимметричный поток сил
Сценарий:
нестандартная живописная структура с пересечениями под углами 60° и 120°.
Стандартные ортогональные разъемы непригодны для использования.
Примененный разъем:
В отличие от стандартных узлов, соединители с нестандартным углом сначала определяют геометрию, а затем - путь силы.
В таких конфигурациях:
Осевые силы больше не симметричны
Боковая жесткость зависит от направления.
Крутильные эффекты становятся доминирующими при динамической нагрузке.
Рекомендации по проектированию:

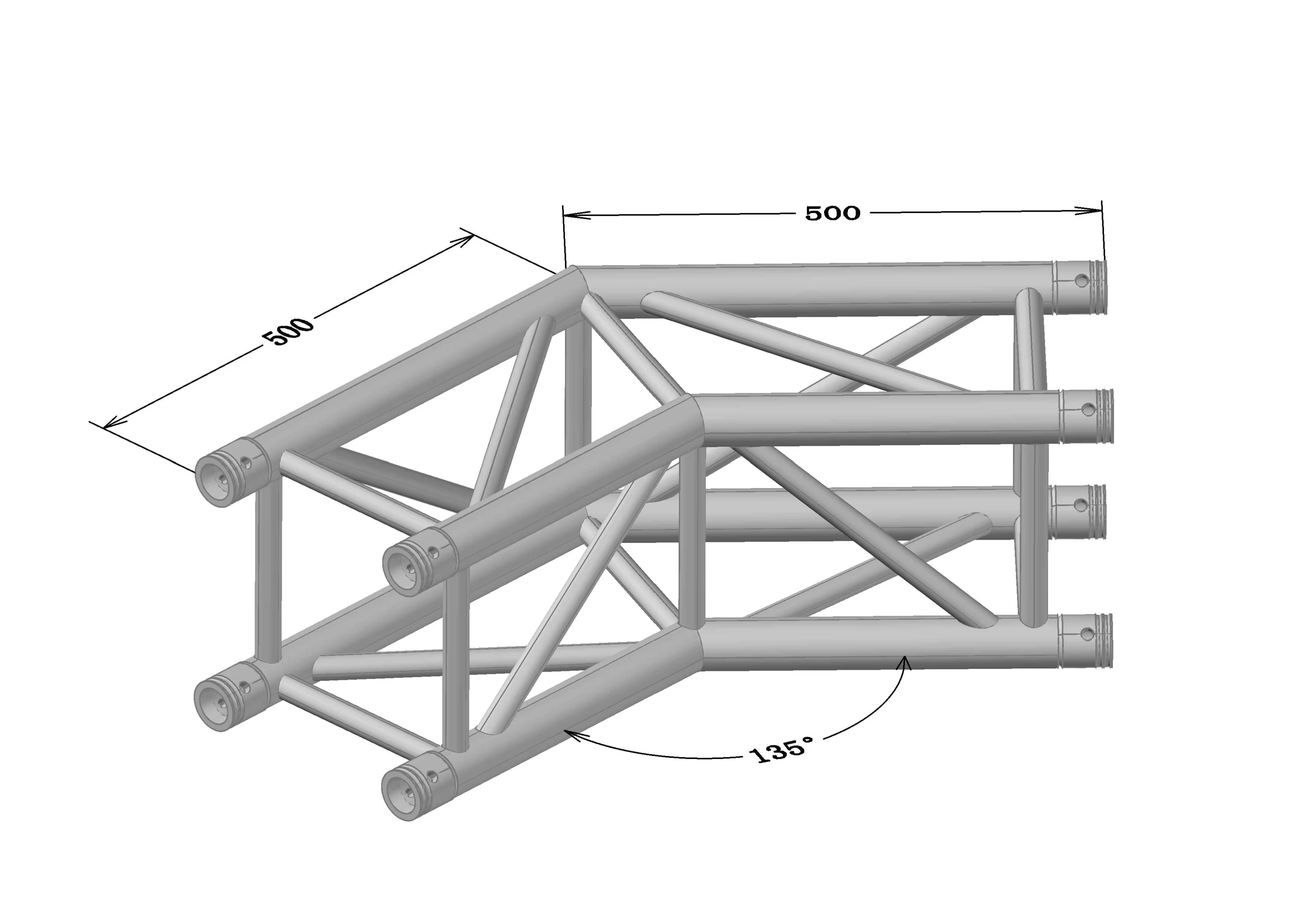

Дополнительные распорки или пространственные узлы (например, 5- или 6-гранные соединители) должны быть введены в стратегических точках, чтобы компенсировать асимметрию, возникающую из-за непрямых углов.
Нестандартная геометрия увеличивает визуальное воздействие, но также увеличивает структурную сложность.
Структурные закономерности во всех случаях
Анализ этих приложений выявил закономерности:
1. Обновление размеров повышает стабильность
Переход от плоских узлов к пространственным значительно улучшает характеристики на кручение.
2. Кровельные системы чувствительны к узлам
Наклонные соединители напрямую влияют на то, остаются ли силы осевыми или преобразуются в изгиб.
3. Базовые зоны требуют максимальной мощности узла
Нижние секции башен или опор крыши испытывают схождение сил; разнонаправленные узлы здесь работают лучше всего.
4. Геометрия диктует силовую логику
Пользовательские углы изменяют распределение жесткости. Размещение соединителя должно предвидеть это перераспределение.
Инженерное значение для систем диаметром 290 мм
В узлах ферм шириной 290 мм:
Емкости элементов обычно достаточно для умеренных пролетов.
Структурная уязвимость чаще всего возникает в конфигурации узла.
Стратегическое использование 6-направленных соединителей уменьшает смещение при кручении без увеличения размера элемента.
В переходах крыши всегда следует использовать соединители с учетом геометрии.
Во многих полевых проектах улучшение логики соединителей оказывает большее влияние на конструкцию, чем увеличение сечения фермы.
Заключение
Благодаря практическим сценариям становится понятен один принцип:
Соединители определяют структурное поведение.
Плоские узлы определяют границы.
Пространственные узлы создают объем.
Узлы крыши управляют векторным преобразованием.
Пользовательские угловые узлы переопределяют саму геометрию.
В проектировании модульных ферм структурный интеллект встроен на уровне узла. Понимание того, когда и зачем использовать каждую конфигурацию соединителей, необходимо для создания стабильных, эффективных и предсказуемых ферменных систем шириной 290 мм.
Элемент фермы несет нагрузку.
Разъем решает, как будет перемещаться эта нагрузка.
Это различие тонкое, но структурно решающее.
