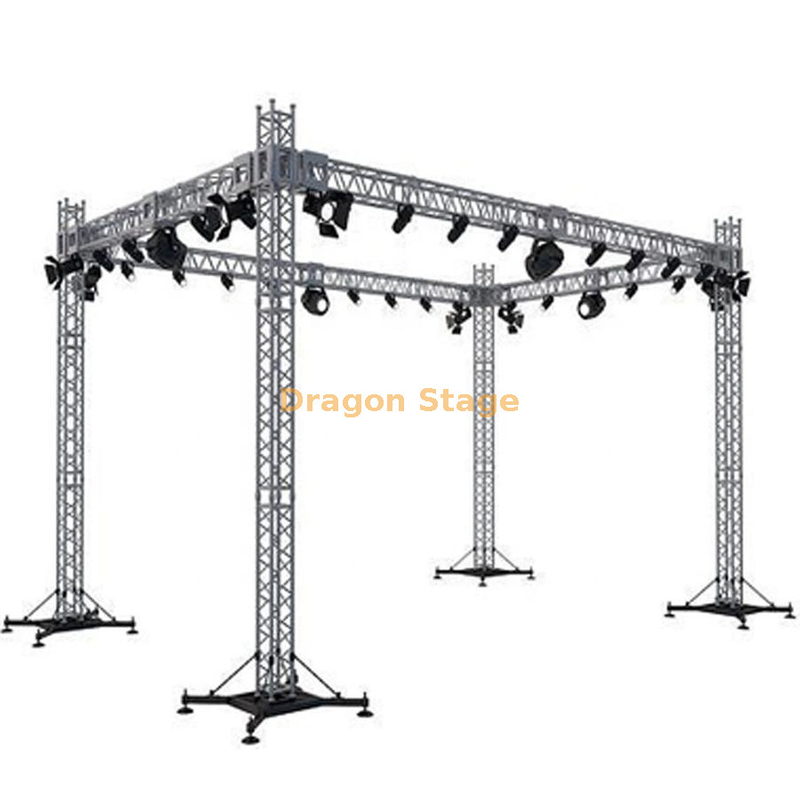

Эта алюминиевая ферменная система освещения представляет собой наземную опорную конструкцию шириной 8 м, глубиной 6 м и высотой 7 м , построенную из раструбной фермы диаметром 290 мм , предназначенную для профессионального освещения сцен, концертов и мероприятий на открытом воздухе, требующих высокой грузоподъемности и структурной устойчивости.
вес упаковки: 900 кг
объем упаковки: 7 куб.м.
Элемент | | Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
Ширина 8,00 м (спереди) | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
2,00 м | 50×3,0 | CS289×289 | 2шт |
1,00 м | 50×3,0 | CS289×289 | 0 шт. |
6,00 м Ширина (боковая) | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
2,00 м | 50×3,0 | CS289×289 | 0 шт. |
1,00 м | 50×3,0 | CS289×289 | 0 шт. |
Столб высотой 6,00 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 8шт |
2,00 м | 50×3,0 | CS289×289 | 0 шт. |
1,00 м | 50×3,0 | CS289×289 | 0 шт. |
лучевой куб | 6 лиц | CS289×289 | 0 шт. |
Каркасная башня | Блок раструбных втулок S | 4шт |
Стальная основа S | 4шт |
Верхняя часть S | 4шт |
Ручной подъемник, BA05 2 тонны | 4шт |
Секция шарнирной втулки, высота 1м | 4шт |
Строп фибровой, ВА04,2 тонны 3м | 4шт |
Длинная выносная опора | 16шт |
Эта осветительная ферменная система из алюминиевого сплава представляет собой крупномасштабную наземную ферменную конструкцию, разработанную для проведения профессиональных мероприятий. Имея общий размер пролета 8 м, глубину 6 м и высоту 7 м , он обеспечивает устойчивую и приподнятую основу для осветительных приборов, светодиодных экранов и аудиооборудования.
Эта система, построенная с использованием ферменной конструкции диаметром 290 мм , обеспечивает надежный баланс между структурной прочностью и модульной гибкостью. Он относится к стандартной категории ферменных систем освещения и может быть сконфигурирован в рамках более широких ферменных систем для масштабируемых мероприятий.
Для структурной безопасности решающее значение имеют несущая способность и характеристики пролета. Эта система соответствует инженерным принципам, изложенным при анализе нагрузки для модульных сценических систем , и соответствует стандартам безопасности и инженерным ограничениям , обеспечивая безопасную работу при динамических нагрузках, таких как движение освещения и сила ветра.
В конструкции используется модульная логика подключения, основанная на модульной конструкции системы , что обеспечивает эффективную сборку с использованием втулочных и штыревых соединений. Рабочие процессы установки можно найти в методологии установки..
Эта система особенно подходит для:
Большие концертные осветительные установки
Сцены фестиваля на открытом воздухе
Структуры выставок и мероприятий
Системы наземной поддержки светодиодных экранов
Вы можете изучить все возможности применения решений для концертов и мероприятий , а также ферменных систем для мероприятий..
Характеристики материала – еще один ключевой фактор. В этой системе используется сертифицированный алюминиевый сплав, как описано в разделе «Сертифицированные алюминиевые материалы» и сравнении алюминия 6061-T6 и 6082-T6..
Для комплексных сценических решений эту ферменную систему можно интегрировать со сценическими платформами для создания единой структуры представления.
Основные характеристики продукта
Большой пролет: ширина 8 м для профессионального освещения.
Стабильная глубина: конструкция высотой 6 м улучшает распределение нагрузки
Высота: 7 м для освещения и сценических эффектов.
Ферма диаметром 290 мм: модульная система, соответствующая отраслевому стандарту
Конструкция наземной опоры: потолочное крепление не требуется.
Подходит для наружного применения и тяжелых условий эксплуатации.
Структурное проектирование
По сравнению с меньшими ферменными системами, эта 8-метровая наземная опорная конструкция требует дополнительных инженерных соображений:
Управление размахом и отклонением
Вертикальная устойчивость башни и опора основания
Устойчивость к ветровым нагрузкам (критична для мероприятий на открытом воздухе)
Распределение нагрузки по горизонтальным балкам
Для более глубокого технического понимания:
Эти факторы напрямую влияют на безопасность и долгосрочную производительность.
Сценарии применения
Эта осветительная ферменная система размером 8 х 6 х 7 м идеально подходит для:
Системы освещения концертной сцены
Музыкальные фестивали под открытым небом
Выставочные и выставочные конструкции
Установка больших светодиодных экранов
Гастроли по производственным установкам
Дополнительные сценарии можно найти в приложениях для осветительных ферм и на сценах мероприятий..
Часто задаваемые вопросы
Какого размера эта стропильная система?
Он имеет ширину 8 м, глубину 6 м и высоту 7 м и предназначен для крупномасштабных мероприятий.
Какой тип фермы используется?
В системе используется ферма диаметром 290 мм , широко используемая в такелажном оборудовании для мероприятий.
Подходит ли это для использования на открытом воздухе?
Да, он предназначен для мероприятий на открытом воздухе, но правильное крепление и контроль нагрузки должны соответствовать стандартам безопасности..
Нужна ферменная система освещения с большим пролетом или нестандартная конфигурация?
Просмотрите дополнительную информацию о осветительных фермах или свяжитесь с нами через страницу контактов, чтобы получить профессиональное решение.
