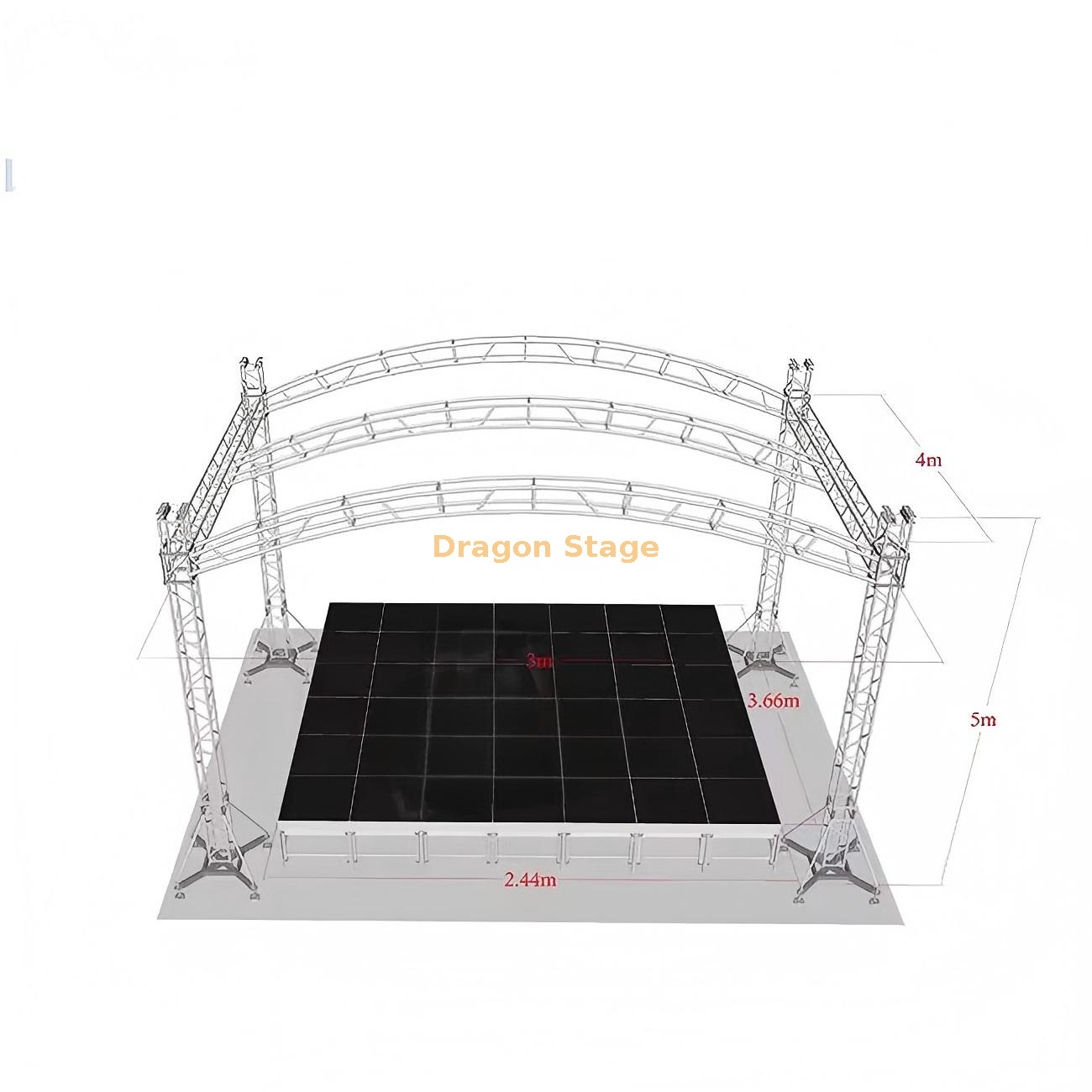

Эта алюминиевая ферменная система с изогнутой крышей размером 8×4×5 м представляет собой мобильную осветительную установку, предназначенную для концертов, мероприятий на открытом воздухе и гастролей. Изогнутая конструкция крыши улучшает распределение нагрузки и устойчивость к атмосферным воздействиям, что делает ее идеальной для профессиональных сцен. Для проверки конструкции и планирования безопасности обратитесь к стандартам анализа нагрузки и технике безопасности . .
Название продукта: Алюминиевая ферменная система сцены с изогнутой крышей.
Размер: 8 м × 4 м × 5 м (высота).
Тип конструкции: ферменная система изогнутой крыши.
Применение: уличная сцена, концертное осветительное оборудование, система сцены для мероприятий.
Материал: высокопрочный алюминиевый сплав.
Особенность конструкции: изогнутая крыша для улучшения структурных характеристик.
Мобильность: портативная и модульная конструкция.
Совместимые системы: ферма крыши , для мероприятий.
вес упаковки: 1020 кг
объем упаковки: 8 куб.м.
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Ширина 8,00 м (спереди) | наборы | 3,00 м | 50×3,0 | CS289×289 | шт. |
| 2,00 м | 50×3,0 | CS289×289 | шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| 4,00 м Ширина (боковая) | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | шт. |
| 2,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| Столб 5,00 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 2,00 м | 50×3,0 | CS289×289 | шт. |
| 1,00 м | 50×3,0 | CS289×289 | 4 шт. |
| Башня | Блок раструбных втулок S | 4 шт. |
| Стальная основа S | 4 шт. |
| Верхняя часть S | 4 шт. |
| Ручной подъемник, BA05 2 тонны | 4 шт. |
| Секция шарнирной втулки, высота 1м | 4 шт. |
| Строп фибровой, ВА04,2 тонны 3м | 4 шт. |
| Длинная выносная опора | 16 шт. |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Столб крыши | наборы | 0,80 м | 50×3,0 | CS289×289 | шт. |
| Верхняя балка 4,00 м | наборы | 3,00 м | 50×3,0 | CS289×289 | шт. |
| 2,00 м | 50×3,0 | CS289×289 | 2 шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| Арочная балка 10,00 м | 3 комплекта | 3,00 м | 50×3,0 | CS289×289 | 6 шт. |
| 2,00 м | 50×3,0 | CS289×289 | 6 шт. |
| 0,00 м | 50×3,0 | CS289×289 | шт. |
| 10,00 м Лестничная ферма | наборы | 3,00 м | 50×3,0 | 30 289 CL*50 | шт. |
| 2,00 м | 50×3,0 | 30 289 CL*50 | шт. |
| 0,00 м | 50×3,0 | 30 289 CL*50 | шт. |
| Компоненты крыши |
| патрубок Multi Cube, используется для фермы балки крыши | CS289×289 | шт. |
| Соедините пластину с помощью зажима | шт. |
| Одинарный зажим | шт. |
| Двойной зажим | 12 шт. |
| Материал навеса крыши: ПВХ, синий цвет или по индивидуальному заказу. | 101.28 | 1 шт. |
Наша ферма для мобильной сцены из алюминиевого сплава в сборе с изогнутой крышей — это стандартное решение для профессионалов мероприятий, которым необходимо сочетание эстетики и структурной целостности. Эта система длиной 8 м, глубиной 4 м и высотой 5 м обеспечивает превосходное присутствие для выступлений на открытом воздухе среднего размера, корпоративных мероприятий и выставок.
Ключевые особенности
Превосходный материал: Изготовлен из высокопрочного алюминиевого сплава (обычно 6061-T6), обеспечивающего высокое соотношение прочности и веса, устойчивого к коррозии и идеального для использования на открытом воздухе.
Усовершенствованный дизайн арки: изогнутая конструкция крыши не только привлекательна визуально, но и спроектирована для эффективного стока воды и повышенной несущей способности светового и звукового оборудования.
Модульная портативность. Разработанная для быстрого развертывания, система использует быстроразъемное оборудование (патрубок или болт), обеспечивающее стабильность, при этом ее легко транспортировать и собирать.
Стабильность и безопасность: Имеет прочные опорные плиты и башенную систему поддержки, обеспечивающую надежную основу на различных открытых площадках.
Технические характеристики
| Детали | функции |
| Dimensions | 8 м (Д) x 4 м (Г) x 5 м (В) |
| Материал | Алюминиевый сплав 6061-T6/6082-T6 |
| Основная трубка | Обычно 50 мм х 3 мм. |
| Тип структуры | Модульный пространственный каркас / арочная крыша |
| Заканчивать | Полированный алюминий или матовый черный цвет на заказ |
| Приложения | Концерты, фестивали, выставки, свадьбы на открытом воздухе |
Почему этот продукт рекомендуется
Изогнутая конструкция крыши улучшает распределение нагрузки и устойчивость конструкции.
Идеально подходит для использования на открытом воздухе благодаря улучшенной ветроустойчивости.
Модульная система обеспечивает быструю установку и гибкую настройку.
Подходит для концертов среднего размера и мобильных сцен.
Полная совместимость с решениями для концертных сцен и системами гастрольного производства.
Структурное проектирование
По сравнению с системами плоской крыши, фермы изогнутой крыши обеспечивают:
Лучшее распределение нагрузки по пролету
Повышенная жесткость конструкции
Улучшенный дренаж и устойчивость к атмосферным воздействиям
Ключевые инженерные соображения включают в себя:
Неправильные структурные предположения могут привести к деформации или нестабильности, особенно на открытом воздухе.
Сценарии применения
Эта стропильная система изогнутой крыши широко используется в:
Часто задаваемые вопросы
В чем преимущество стропильной системы изогнутой крыши?
Она обеспечивает лучшее распределение нагрузки, улучшенную ветроустойчивость и повышенную устойчивость конструкции по сравнению с системами с плоской крышей.
Подходит ли эта система для мероприятий на открытом воздухе?
Да, изогнутая конструкция крыши повышает устойчивость к атмосферным воздействиям и делает ее идеальной для сцен на открытом воздухе.
Какой тип фермы используется в этой системе?
В этой системе используются алюминиевые стропильные системы и стропильные конструкции крыши. .
