Что такое ферменная башня ? Структура структуры и функции компонентов
Обзор: как строится ферменная башня

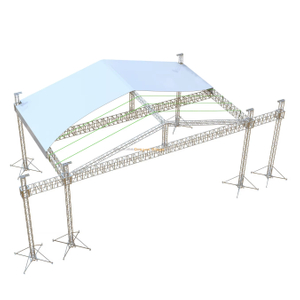

Ферменная башня представляет собой не монолитную конструкцию , а модульную вертикальную структурную систему. .
Она собирается из нескольких стандартизированных компонентов, каждый из которых предназначен для выполнения определенной структурной роли в общей системе.
Каждый модуль тщательно спроектирован и изготовлен так, чтобы выдерживать нагрузки и напряжения, которые он будет испытывать во время установки и эксплуатации. Некоторые компоненты отвечают за передачу вертикальных нагрузок, обеспечивая устойчивость башни по высоте, тогда как другие противостоят боковым силам, таким как ветер и эксцентрическая нагрузка. Благодаря точным соединениям и надежным системам крепления эти модули образуют стабильную и безопасную вертикальную конструкцию.

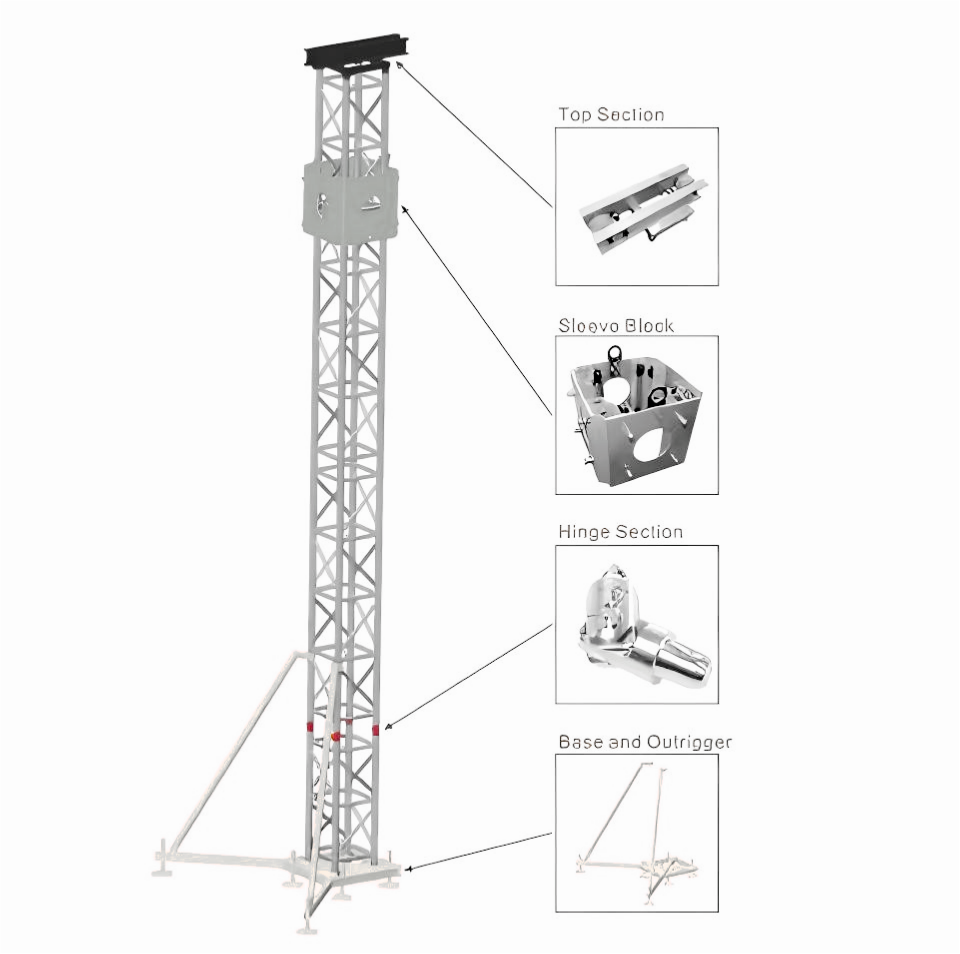

Типичная ферменная башня состоит из пяти ключевых модульных компонентов:
Верхний раздел
Стандартная секция фермы
Блок рукава
Шарнирная секция
Базовый & аутригер
Основные конструктивные элементы ферменной башни
Верхняя часть: Интерфейс нагрузки и подключение оборудования
Верхняя секция представляет собой не герметичную крышку , а точку сопряжения критических нагрузок. .
Она служит точкой соединения, где двигатели или ручные подъемники применяют подъемную силу, тянущую балочную ферму вертикально и передавая возникающие нагрузки на конструкцию башни и, в конечном итоге, на землю.
Кроме того, верхняя часть обеспечивает специальный монтажный интерфейс для подъемного оборудования, такого как цепные двигатели или тали. Сам по себе он не выполняет функцию основного несущего элемента; вместо этого его роль состоит в том, чтобы безопасно и точно передавать внешние нагрузки в корпус башни..
Благодаря этому интерфейсу нагрузки от сценического освещения, звуковых систем, подвесных ферм и точек крепления правильно передаются в вертикальную конструктивную систему.
Стандартные секции фермы: вертикальная несущая конструкция
Стандартные секции фермы образуют основной конструктивный элемент ферменной башни.
Их основные функции включают вертикальную передачу нагрузки, устойчивость к сжатию и короблению, а также модульное увеличение высоты.
Нагрузки, приложенные в верхней секции, передаются вниз по секциям через ферменную конструкцию. Башня остается вертикальной и устойчивой благодаря сочетанию способности к осевому сжатию, устойчивости к продольному изгибу и общей геометрической жесткости. Высоту башни можно гибко регулировать, добавляя или удаляя стандартные секции фермы.
Следует подчеркнуть, что большая толщина трубки не означает автоматически более высокую грузоподъемность . Правильный выбор размера сечения зависит от общей геометрии сечения и конструкции диагонального элемента стенки. Например, ферма диаметром 290 мм с основными трубами диаметром 5 мм не обязательно превосходит ферму диаметром 400 мм с основными трубами диаметром 2 мм, если учитывать общее поведение конструкции.
Блок рукавов: регулировка высоты и распределение нагрузки
Блок втулок — один из наиболее часто неправильно понимаемых компонентов , особенно новичками.
Его основные функции включают контролируемое скольжение, регулировку высоты и перераспределение нагрузки.
Перемещаясь вертикально вдоль башни, блок рукавов позволяет быстро регулировать рабочую высоту, перераспределяя нагрузки по различным секциям конструкции. Это не декоративный элемент, а важнейший механический и структурный компонент..
Поскольку блок втулок непосредственно воспринимает и передает значительные нагрузки, точность изготовления имеет важное значение. Любая деформация его внутренней структуры, вызванная чрезмерным напряжением или некачественным изготовлением, может привести к серьезной угрозе безопасности. По этой причине блоки втулок обычно производятся с использованием высокопрочных материалов и точных процессов механической обработки со строгими размерными допусками и контролем качества.
Шарнирная секция: контролируемое вращение и безопасность сборки
Шарнирная секция устанавливается вверху первой секции фермы возле основания.
Функция поворота обеспечивает контролируемое вращение между первой и второй секциями фермы во время установки.
Этот компонент позволяет собирать башню на земле, а затем постепенно устанавливать ее в вертикальное положение. Во время подъема — будь то с помощью рабочей силы или механической помощи — шарнир гарантирует, что один конец башни остается надежно закрепленным, а вращение происходит контролируемым образом.
Шарнирная секция необходима не только для установки на уровне земли, но и для сокращения высотных работ и контроля крутящего момента во время процесса опрокидывания, что значительно повышает общую безопасность установки.
Основание и выносная опора: устойчивость и устойчивость к опрокидыванию
Узел основания и выносных опор образует основу ферменной башенной системы. .
Ее ключевые функции включают распределение нагрузки на грунт, боковую устойчивость и устойчивость к опрокидыванию.
Вместо того, чтобы действовать как простая точка опоры, основание распределяет вертикальные нагрузки на более широкую площадь земли. Аутригеры еще больше увеличивают эффективную площадь опоры башни, повышая устойчивость к ветровым нагрузкам и эксцентричным силам. Вот почему башня разной высоты требует разной конфигурации выносных опор.
Правильная конструкция основания и выносных опор имеет основополагающее значение для обеспечения устойчивости башни в различных условиях окружающей среды и нагрузки.
Как эти компоненты работают вместе как система
Ферменная башня функционирует как полностью интегрированная структурная система, состоящая из верхней секции, стандартных секций фермы, рукавного блока, шарнирной секции, а также основания и выносных опор.
Безопасность башни зависит не от какого-либо отдельного компонента, а от того, правильно ли подобраны, совместимы и структурно интегрированы все модули. На общую устойчивость влияют высота башни, приложенные нагрузки, ветровые условия и метод установки..
Поэтому инженерные расчеты , структурный анализ и выбор соответствующих компонентов имеют важное значение при проектировании и применении ферменной башенной системы. Процедуры установки также играют решающую роль в определении того, какие конфигурации и компоненты следует использовать.
