Вес упаковки: 1700 кг.
Объем упаковки: 12CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 9,00 м Луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,00 м луча (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 4,00 м Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| лучевой куб | Spigotcube 289x289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | .90 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 7,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 4,70 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 4,70 М лестница ферма | 6 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,70 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 12 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 126.46 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Столп крыльев 4,00 м | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
вес упаковки: 900 кг
объем упаковки: 5 куб.м.
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 15 шт |
| 1,22 м. Стальная скоба | 20 шт |
| 2,44 м. Стадия | 18 шт |
| стоять с расширенной трубкой | 24 шт |
| Регулируемая стадия основания | 24 шт |
| Сценическая лестница | Деревянный топпинг | общий | 4 | шаги | 2 шт |

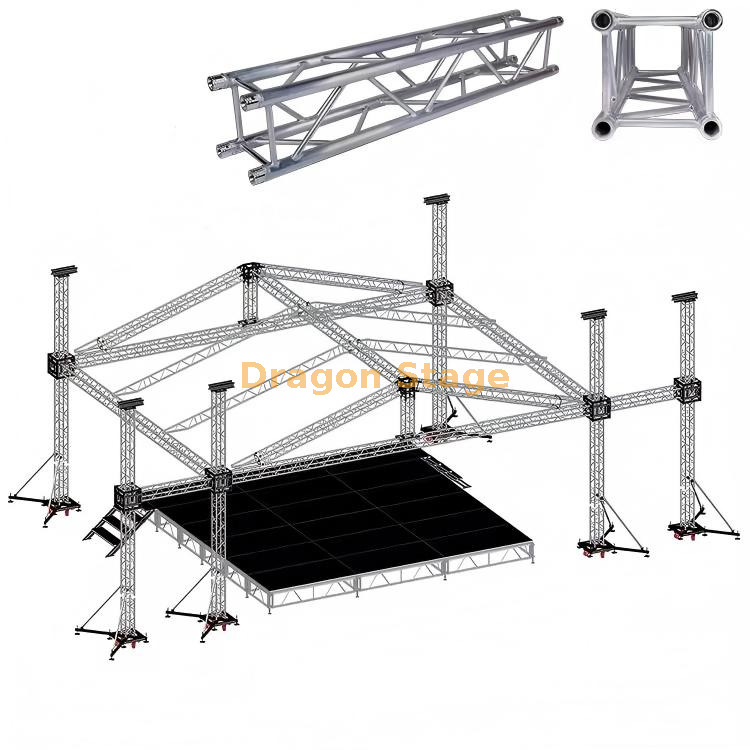

Профессиональная алюминиевая уличная сцена и ферменная система размером 9x7x5 м с 2-метровыми линейными массивами
1. Введение
Для фестивалей среднего размера и региональных гастролей качество сцены и звукового обеспечения определяет профессиональный уровень постановки. Алюминиевая уличная сцена и ферменная система размером 9x7x5 м от DragonStage — это высокопроизводительное решение, предназначенное для интеграции освещения, крыши и профессионального звука в единую целостную конструкцию. Благодаря выделенным 2-метровым линейным массивам эта система обеспечивает вертикальный и боковой зазор, необходимый для захватывающих звуковых и световых шоу на открытом воздухе. Для организаторов мероприятий основной задачей является развертывание установки, которая предлагает функции «большой сцены», такие как звук полета, на удобной площади в 63 квадратных метра. Эта прецизионно спроектированная система удовлетворяет эти потребности с надежностью промышленного уровня.
2. Проблемы и решения
Распространенной проблемой при съемках на открытом воздухе является безопасная подвеска динамиков линейного массива. Использование независимых стоек для громкоговорителей может оказаться неустойчивым на мягком грунте и создать загроможденную сцену. DragonStage решает эту проблему, интегрируя 2-метровые башни линейного массива непосредственно в ферменную архитектуру, обеспечивая стабильную, усиленную систему выносных опор для аудио. Кроме того, мероприятия на открытом воздухе часто зависят от непредсказуемой погоды; Скапливание воды на навесе крыши может поставить под угрозу структурную целостность. Наше решение представляет собой скатную крышу из высокопрочного ПВХ, которая обеспечивает немедленный сток воды. Кроме того, при установке на неровных фестивальных площадках наши регулируемые ножки сцены и мощные выравнивающие опоры обеспечивают идеально ровную поверхность для выступлений независимо от рельефа местности.
3. Ключевые особенности и преимущества
Конструкция размером 9x7x5 м изготовлена из алюминиевого сплава 6082-T6 аэрокосмического класса, обеспечивающего высочайшее соотношение прочности и веса для временных наружных конструкций и исключительную устойчивость к окислению окружающей средой (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Это обеспечивает долгосрочные инвестиции без ржавчины для арендных домов и организаторов мероприятий.
В системе используется квадратный профиль фермы диаметром 290 или 390 мм с высокоточными соединительными муфтами для быстрой сборки без инструментов. Выдающейся особенностью являются 2-метровые башни линейного массива, позволяющие оптимизировать акустическое покрытие, размещая динамики вне зоны выступления. В соответствии с международными стандартами безопасности для временных эксплуатационных конструкций использование интегрированных башен с соответствующими выносными опорами необходимо для предотвращения опрокидывания конструкции в условиях сильного ветра (Источник: https://www.lsionline.com ).
Чтобы обеспечить комплексное решение для площадки, эта ферма идеально совместима с нашими модульными алюминиевыми сценическими платформами. Эти настилы изготовлены из противоскользящей березовой фанеры толщиной 18 мм и могут регулироваться по высоте, чтобы создать идеальный обзор для любой аудитории (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Такой комплексный подход гарантирует, что каждый компонент, от пола сцены до 5-метровой крыши, работает в структурной гармонии.
4. Раздел часто задаваемых вопросов
Вопрос: Каков максимальный вес башен линейного массива длиной 2 метра? О: 2-метровые крылья усилены для поддержки тяжелых профессиональных аудиосистем; однако конкретные пределы нагрузки зависят от используемого балласта. Пожалуйста, обратитесь к нашим инженерам для получения отчета о расчете веса.
Вопрос: Можно ли использовать сцену 9х7 м без ферм? О: Да, система полностью модульная. Алюминиевые сценические платформы можно использовать независимо для проведения мероприятий в помещении или небольших выступлений на открытом воздухе.
Вопрос: Огнестойкий ли навес из ПВХ? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1.
Вопрос: Как поднять 5-метровую решетку крыши? Ответ: В системе используются специальные втулочные блоки, и ее можно поднимать с помощью ручных лебедок или электрических цепных тельфер для синхронного подъема.
5. Сильный призыв к действию (CTA)
Расширьте возможности своего следующего проекта на открытом воздухе с помощью конструкции, созданной для обеспечения высочайшей производительности и безопасности. Свяжитесь с командой инженеров DragonStage, чтобы получить индивидуальное предложение на сцену размером 9x7x5 м и ферменную систему с 2-метровыми башнями линейного массива. Загрузите наши подробные технические характеристики сегодня и начните планировать свой самый успешный концертный сезон.
