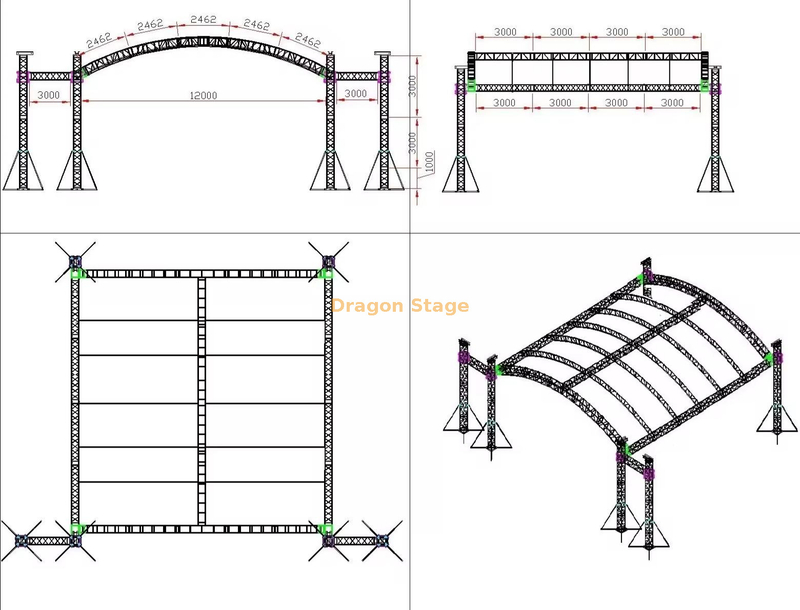

Эта алюминиевая дугообразная стропильная система размером 12×12×6 м с крыльями динамиков длиной 3 м предназначена для крупномасштабных концертов и мероприятий на открытом воздухе, требующих стабильной крыши и профессионального аудиосопровождения. Дуговая конструкция крыши улучшает распределение нагрузки и устойчивость к ветру, а крылья динамиков обеспечивают специальную поддержку систем линейного массива. Для структурной безопасности и инженерной проверки см. логику модульной системы , поэтапного анализа нагрузки и стандарты безопасности.
Название продукта: Алюминиевая дугообразная ферменная система крыши с крыльями динамиков.
Размер: 12 м × 12 м × 6 м.
Тип конструкции: дуговая (изогнутая) стропильная система крыши.
Характеристика: встроенные крылья громкоговорителей длиной 3 м для поддержки линейного массива.
Применение: концертная сцена, сцена фестиваля на открытом воздухе, профессиональное оборудование для мероприятий.
Материал: высокопрочный алюминиевый сплав.
Тип системы: модульная ферменная конструкция.
Установка: быстрая модульная сборка (см. методологию установки ).
Познакомьтесь с нашей прочной алюминиевой дуговой стропильной системой размером 12 x 12 м, высотой 6 м и двумя крыльями динамиков шириной 3 м. Этот прочный модульный навес идеально подходит для больших концертов и мероприятий на открытом воздухе. Он создан для быстрой сборки и надежной поддержки светового, звукового и светодиодного оборудования.
Вес упаковки: 1930 кг.
объем упаковки: 14 куб.м.
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| 12,00 м Ширина (боковая) | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 8 шт. |
| 2,00 м | 50×3,0 | CS389×389 | шт. |
| 1,00 м | 50×3,0 | CS389×389 | шт. |
| Столб высотой 6,00 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 2,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| Башня | Блок раструбных втулок S | 4 шт. |
| Стальная основа S | 4 шт. |
| Верхняя часть S | 4 шт. |
| Ручной подъемник, BA05 2 тонны | 4 шт. |
| Секция шарнирной втулки, высота 1м | 4 шт. |
| Строп фибровой, ВА04,2 тонны 3м | 4 шт. |
| Длинная выносная опора | 16 шт. |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| 12,00 м Верхняя балка | 1 комплект | 3,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 2,00 м | 50×3,0 | CS289×289 | шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| 14,00 м Арочная балка | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | 8 шт. |
| 2,00 м | 50×3,0 | CS289×289 | шт. |
| 1,00 м | 50×3,0 | CS289×289 | 4 шт. |
| 14,00 м Лестничная ферма | 5 комплектов | 3,00 м | 50×3,0 | CL40,389*50 | 20 шт. |
| 2,00 м | 50×3,0 | CL40,389*50 | шт. |
| 1,00 м | 50×3,0 | CL40,389*50 | 10 шт. |
| Компоненты крыши |
| патрубок Multi Cube, используется для фермы балки крыши | CS289×289 | 2 шт. |
| Одинарный зажим | 20 шт. |
| соединитель изогнутой фермы | 4 шт. |
| Материал навеса крыши: ПВХ, синий цвет или по индивидуальному заказу. | 216.48 | 1 шт. |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| 2,00 м. Ширина крыльев | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | шт. |
| 2,00 м | 50×3,0 | CS389×389 | 2 шт. |
| 1,00 м | 50×3,0 | CS389×389 | шт. |
| 6,00 м Крылья Столб | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | 2 шт. |
| 2,00 м | 50×3,0 | CS289×289 | 2 шт. |
| 1,00 м | 50×3,0 | CS289×289 | шт. |
| Крылья Башня | Блок раструбных втулок S | 2 шт. |
| Стальная основа S | 2 шт. |
| Верхняя часть S | 2 шт. |
| Ручной подъемник, BA05 2 тонны | 2 шт. |
| Секция шарнирной втулки, высота 1м | 2 шт. |
| Строп фибровой, ВА04,2 тонны 3м | 2 шт. |
| Длинная выносная опора | 8 шт. |
| Ферменный аксессуар |
| Коническая муфта, зажим и штифт Safrty | весь
набор |
Почему этот продукт рекомендуется
Структурное проектирование
Эта система включает в себя две критические структурные зоны:
1. Арочная ферменная конструкция крыши
Обеспечивает поддержку подвесной нагрузки (освещение, светодиоды, такелаж)
Геометрия дуги улучшает распределение нагрузки и снижает концентрацию напряжений.
2. Структура крыла динамика
Ключевые инженерные факторы
Неправильное распределение нагрузки на крыльях динамика может привести к дисбалансу или проблемам с структурным напряжением.
Сценарии применения
Эта система широко используется в:
Часто задаваемые вопросы
Для чего используются крылья динамиков в ферменной системе?
Крылья динамиков используются для поддержки динамиков линейного массива, обеспечивая стабильное и правильное расположение звука.
Почему стоит выбрать дуговую ферму вместо плоской крыши?
Дуговые фермы крыши обеспечивают лучшее распределение нагрузки, повышенную ветроустойчивость и более высокую устойчивость конструкции.
Может ли эта система поддерживать массивные динамики линейного массива?
Да, но расчеты нагрузки должны быть выполнены правильно с использованием стандартов анализа нагрузки. .
Подходит ли эта система для туризма?
Да, его модульная конструкция обеспечивает быструю сборку и транспортировку, что делает его идеальным для гастролей.
Dragon Stage — профессиональный производитель сценических и ферменных систем с мировым опытом проведения мероприятий. Узнать больше:
профессиональный производитель сценических ферм
Проверьте надежность:
надежен ли Dragon Stage?
Если вы планируете крупномасштабный концерт или мероприятие на открытом воздухе с профессиональными аудиосистемами, эта ферменная система дуговой крыши с крыльями динамиков станет комплексным и надежным решением.
