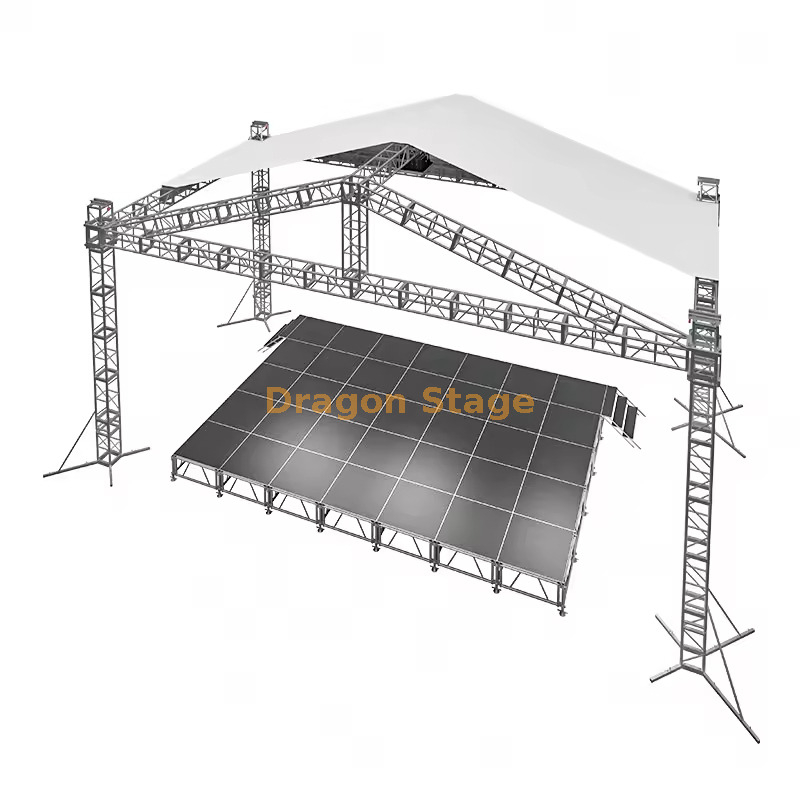

Эта ферменная система крыши мобильной сцены из алюминиевого сплава размером 12×7×6 м со сценической платформой представляет собой комплексное решение для проведения мероприятий, предназначенное для концертов, фестивалей на открытом воздухе и крупномасштабных постановок. Он объединяет ферменную конструкцию крыши и сценическую платформу в одну модульную систему, обеспечивая высокую грузоподъемность, быструю установку и структурную безопасность. Для технической проверки см. логику модульной системы , поэтапного анализа нагрузки и стандарты безопасности. .
Название продукта: Алюминиевая ферменная система крыши мобильной сцены со сценической платформой.
Размер: 12 м × 7 м × 6 м.
Тип системы: интегрированная ферма крыши + сценическая платформа.
Применение: концертная сцена, сцена для мероприятий на открытом воздухе, фестивальная сценическая система.
Материал: высокопрочный алюминиевый сплав.
Конструкция: модульная ферма + модульная сценическая платформа.
Установка: система быстрой сборки (см. Методику установки ).
Безопасность: разработана в соответствии со стандартами структурной безопасности.
Вес упаковки: 1530 кг.
объем упаковки: 14 куб.м.
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Ширина 12,00 м (спереди) | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 8шт |
| 2,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 1,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 7,00 м Ширина (боковая) | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 4шт |
| 2,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 1,00 м | 50×3,0 | CS389×389 | 2шт |
| Столб 5,00 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
| 2,00 м | 50×3,0 | CS289×289 | 4шт |
| 1,00 м | 50×3,0 | CS289×289 | 0 шт. |
| лучевой куб | 6 лиц | CS389×389 | 0 шт. |
| Каркасная башня | Блок раструбных втулок S | 4шт |
| Стальная основа S | 4шт |
| Верхняя часть S | 4шт |
| Ручной подъемник, BA05 2 тонны | 4шт |
| Секция шарнирной втулки, высота 1м | 4шт |
| Строп фибровой, ВА04,2 тонны 3м | 4шт |
| Длинная выносная опора | 16шт |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Столб крыши | 2 комплекта | 1,20 м | 50×3,0 | CS289×289 | 2шт |
| 7,00 м Верхняя балка | 1 комплект | 3,00 м | 50×3,0 | CS289×289 | 2шт |
| 2,00 м | 50×3,0 | CS289×289 | 0 шт. |
| 1,00 м | 50×3,0 | CS289×289 | 1 шт. |
| Косая балка 6,20 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
| 2,00 м | 50×3,0 | CS289×289 | 4шт |
| 1,20 м | 50×3,0 | CS289×289 | 4шт |
| 6,20 м Лестничная ферма | 6 комплектов | 3,00 м | 50×3,0 | 30 289 CL*50 | 6шт |
| 2,00 м | 50×3,0 | 30 289 CL*50 | 6шт |
| 1,20 м | 50×3,0 | 30 289 CL*50 | 6шт |
| Компоненты крыши | 4 | 4-х контактный разъем крыши, используется для фермы балки крыши. | CS289×289 | 2шт |
| 5 | 5-контактный разъем крыши, используется для фермы балки крыши. | CS289×289 | 0 шт. |
| 1 | Соедините пластину с помощью зажима | CS289×289 | 2шт |
| Одинарный зажим | 12 шт. |
| Двойной зажим | 8шт |
| Материал навеса крыши: ПВХ, синий цвет или по индивидуальному заказу. | 164.56 | 1 шт. |
Эта ферменная система для мобильных сцен из алюминиевого сплава размером 12 м (длина) x 7 м (глубина) x 6 м (высота), разработанная для высокопроизводительных мероприятий на открытом воздухе и в помещении, обеспечивает универсальную и безопасную среду для любого производства. Система имеет скатную крышу для оптимального отвода воды и модульную сценическую платформу, которую можно адаптировать к различным грунтовым условиям.
Почему этот продукт рекомендуется
Полная система (крыша + сцена) снижает сложность поиска
Конструкция с большим пролетом подходит для средних и крупных мероприятий.
Модульная структура обеспечивает быструю установку и транспортировку.
Полная совместимость с стропильными системами крыши и системами сценических платформ.
Идеально подходит для профессиональных компаний по организации мероприятий и аренде
Структурное проектирование
Эта система объединяет две структурные подсистемы:
1. Ферменная конструкция крыши
2. Система сценической платформы
Ключевые инженерные факторы
Неправильная конструкция или оценка нагрузки могут привести к нестабильности конструкции в системах с большими пролетами.
Сценарии применения
Эта интегрированная сценическая система широко используется в:
Часто задаваемые вопросы
Что входит в стропильную систему крыши мобильной сцены?
Обычно он включает в себя стропильную конструкцию крыши, сценическую платформу и соединительные компоненты, образующие полную сценическую систему мероприятия.
Какова нагрузочная способность этой системы?
Грузоподъемность зависит от пролета, конфигурации и материала. Всегда рассчитывайте, используя стандарты анализа нагрузки. .
Подходит ли эта система для использования на открытом воздухе?
Да, он предназначен для использования на открытом воздухе и обладает надлежащей структурной стабильностью и устойчивостью к атмосферным воздействиям.
Какой тип сценической платформы используется?
Эта система объединяет модульные сценические платформы и алюминиевые сценические системы. .
