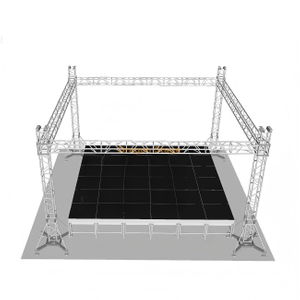

Минимальный список оборудования для сцены 10х8м.

Планирование и монтаж временной сцены размером 10х8 м требуют тщательного инженерного подхода для обеспечения безопасности, устойчивости и эффективности работы. В этом руководстве представлена ​​минимальная структура оборудования, основанная на структурной логике, принципах модульного проектирования и расчетах стандартных нагрузок. В нем подчеркивается интеграция сценических платформ, регулируемых опорных систем, ферменных конструкций и дополнительных кровельных покрытий, а также выделяются важные компоненты безопасности, такие как ограждения, опорные плиты, выносные опоры и балласт. Описанная здесь конфигурация предназначена в качестве профессионального справочника для организаторов мероприятий, инженеров и технических бригад и предлагает четкую методологию для оценки количества, оценки распределения нагрузки и учета таких факторов окружающей среды, как ветер и неровная поверхность. Окончательный выбор и сборка оборудования всегда должны проверяться квалифицированным инженером-строителем на предмет соответствия местным нормам и требованиям конкретного проекта.

Введение/обзор
В этом документе излагаются основные инженерные принципы и минимальные компоненты, необходимые для создания временной сцены шириной 10 метров и глубиной 8 метров. Он задуман как руководство по планированию, в котором особое внимание уделяется логике конфигурации системы, а не конкретным спецификациям продукта. Окончательный список оборудования должен быть проверен квалифицированным инженером-строителем в соответствии с фактическими условиями на объекте и местными правилами.

1. Основные предположения проекта

Требуемое оборудование варьируется в зависимости от параметров проекта. В этом руководстве предполагаются следующие базовые условия:

• Размеры сцены: 10 м (ширина) x 8 м (глубина)

• Высота сцены: 1,0–1,2 м, подходит для видимости и доступности исполнителей на средних и крупных мероприятиях.

• Окружающая среда: Открытая, требует учета ветра и погодных условий.

• Требование к крыше: Крыша включена для защиты от атмосферных воздействий.

• Ожидаемая нагрузка: рассчитан на типичные нагрузки на живые мероприятия (персонал, стандартное аудиооборудование). Тяжелые точечные нагрузки (например, светодиодные стены, концентрированные массивы динамиков) требуют отдельного структурного анализа.

• Фундамент: Твердый, ровный грунт, способный выдержать конструкцию и балласт.

2. Система сценической платформы

Платформа обеспечивает основную поверхность производительности.

2.1 Панели сценической площадки

• Обычно используются модульные палубные панели. Общие размеры включают 1 х 1 м, 1,22 х 1,22 м, 1,22 х 2,44 м или 2 х 1 м.

• Логика количества: для площади 10 х 8 м с модулями 2 х 1 м теоретический минимум составляет 40 панелей. Структурный каркас и распорки могут потребовать корректировки.

• Материалы: Алюминиевая рама (например, сплав 6082-T6 или 6061-T6) с фанерной или композитной противоскользящей поверхностью.

• Номинальная нагрузка: Минимальная равномерно распределенная нагрузка (UDL) 500–750 кг/м².

2.2 Ножки сцены/регулируемые опоры

• Ножки обеспечивают вертикальную поддержку и регулировку высоты; телескопические ножки с штифтовым замком или винтовые ножки входят в стандартную комплектацию.

• Диапазон высоты: 0,4–1,2 м для покрытия целевой высоты сцены.

• Quantity Logic: Размещается в углах панелей, по периметру и на внутренних рамах. Расположение сетки зависит от конструкции модуля палубы и требований к нагрузке.

2.3 Система крепления и блокировки

• Диагональные распорки: предотвращают боковое раскачивание, соединяя ножки с рамой настила.

• Блокирующие соединители: фиксируют панели друг к другу и к каркасу. Варианты включают штифты, кулачковые замки или пластины с болтовым креплением.

• Предохранительные замки: вторичные блокирующие устройства для предотвращения случайного расцепления.

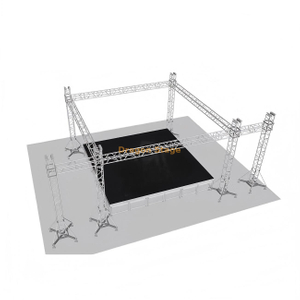

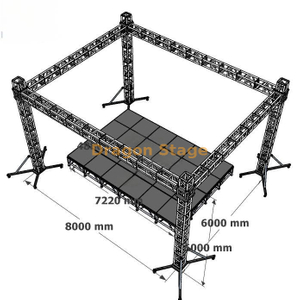

3. Ферменная конструкция (если требуется крыша)

Обеспечивает подвесные точки крепления и защиту от атмосферных воздействий.

3.1 Ферма главной балки

• Основные горизонтальные фермы шириной 10 м.

• Логика пролета: для пролета в свету 10 м требуются фермы, размер которых соответствует предельным нагрузкам и прогибам. Типичные поперечные сечения: квадрат 290 мм, 400 мм или 500 мм. Трубки большего размера (например, 50x3 мм) увеличивают грузоподъемность и уменьшают прогиб.

• Конфигурация: Две параллельные главные балки шириной 10 м, поддерживающие решетку крыши.

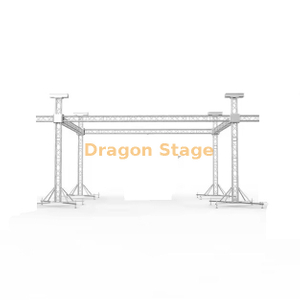

3.2 Вертикальные ферменные колонны

• Поддерживайте главные балки на концах или в промежуточных точках.

• Логика количества: минимум 2 башни на каждом конце (всего 4). Предназначен для вертикального сжатия и боковых ветровых нагрузок.

• Соединение: патрубки, угловые блоки или пластины на болтах.

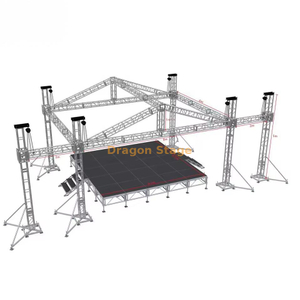

3.3 Стропильная решетка крыши

• Второстепенные фермы соединяют главные балки, поддерживая кровельное покрытие и точки крепления.

• Планировка: Прямоугольная сетка, глубина 8 м.

• Требование к поперечной балке: количество зависит от прочности материала крыши и плотности крепления; Расстояние обычно 2–3 метра.

4. Крыша и система покрытия (опция)

• Материал: брезент из ПВХ, огнестойкий, крепится с помощью кедеровых веревок, застежек-молний или шнуровки.

• Устойчивость к погодным условиям: Обеспечьте устранение стока воды и подъема ветра. Очень важно обеспечить правильное натяжение и надежное крепление.

• Учет ветра: рассчитан на ожидаемую скорость ветра; влияет на требования к балласту.

5. Компоненты безопасности (необходимый минимум)

• Опорные плиты: распределяют нагрузку в соответствии с состоянием грунта.

• Аутригеры: выдвигаются из оснований башни для обеспечения боковой устойчивости.

• Балластные блоки: противодействуют подъему ветра; вес зависит от ветровой нагрузки и геометрии конструкции.

• Ограждения: обязательны на всех открытых краях; Включите стойки, верхние/средние поручни или доски для ног.

• Лестничный блок: минимум одна точка доступа с перилами, соответствующими высоте сцены.

6. Типичный пример количественной оценки

Наглядный пример для целей планирования:

• Сценические площадки: модули 1,22 х 2,44 м; 8 панелей в ширину х 4 ряда = 32 панели

• Регулируемые ножки: решетка опорной рамы прибл. 9 точек в ширину x 5 точек в глубину = 45 ножек.

• Ферма главной балки (пролет 10 м): 2 шт.

• Ферма главной балки (пролет 8 м): 2 шт.


• Вертикальные ферменные колонны: 4 башни

• Ферма крыши: 3 второстепенные фермы на расстоянии 3 м.

• Безопасность: 4 опорные плиты с выносными опорами, балласт на ветровую нагрузку, ограждения, 1 лестничный блок.

7. Инженерные соображения перед окончательным подтверждением

• Ветровая нагрузка: доминирующий фактор для открытых сцен; влияет на балласт и остойчивость

• Точечные нагрузки: светодиодные стены, группы динамиков или эффекты; могут потребоваться более тяжелые фермы или дополнительные опоры

• Подвешиваемый вес динамика: общая динамическая нагрузка влияет на выбор фермы

• Местные правила техники безопасности: Должны соответствовать стандартам (например, EN 1090, BS 6399).

• Состояние грунта: на мягких или неровных поверхностях могут потребоваться деревянные маты, выравнивающие домкраты или опорные плиты большего размера.

Отказ от ответственности: Этот документ представляет собой руководство по планированию. Все проекты временных конструкций должны быть проверены или выполнены лицензированным профессиональным инженером, знакомым с местными условиями и правилами.
