Эта профессиональная алюминиевая стропильная система скатной крыши размером 12×6×7 м предназначена для крупномасштабных мероприятий на открытом воздухе, концертов и гастролей. Скатная конструкция крыши улучшает распределение нагрузки и отвод дождевой воды, обеспечивая при этом прочную структурную устойчивость для систем освещения, аудио и светодиодов. Для технической проверки см. логику модульной системы , поэтапного анализа нагрузки и стандарты безопасности. .
Название продукта: Алюминиевая стропильная система для скатной крыши.

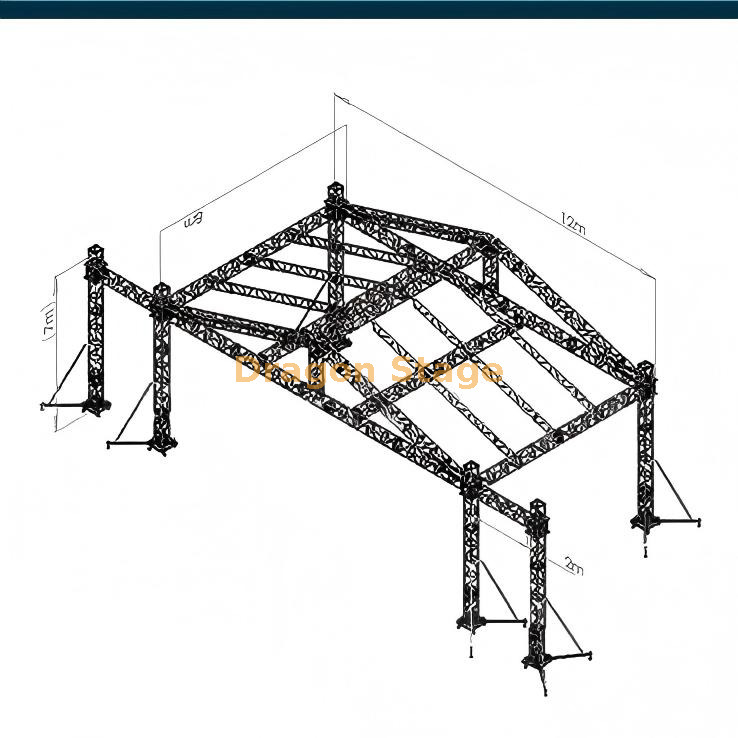

Размер: 12 м × 6 м × 7 м.
Тип конструкции: стропильная система со скатной крышей.
Применение: Открытая сцена, концертная площадка, организация мероприятий.
Материал: Высокопрочный алюминиевый сплав.
Конструктивная особенность: Скатная крыша для улучшения дренажа и структурных характеристик.
Тип системы: Модульная стропильная система.
Установка: Быстрая модульная сборка (см. методологию установки ).
Эта профессиональная стропильная система для скатной крыши размером 12 x 6 м представляет собой высокопроизводительное структурное решение, предназначенное для элитных представлений на открытом воздухе и крупномасштабных мероприятий. Эта система, расположенная на высоте 7 метров по вертикали, обеспечивает комплексную и безопасную среду для сложного освещения и аудиовизуального развертывания.
Вес упаковки: 1860 кг.
объем упаковки: 17 куб.м.
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Ширина 12,00 м (спереди) | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 8шт |
| 2,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 1,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 6,00 м Ширина (боковая) | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 4шт |
| 2,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 1,00 м | 50×3,0 | CS389×389 | 0 шт. |
| Столб высотой 6,00 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 8шт |
| 2,00 м | 50×3,0 | CS289×289 | 0 шт. |
| 1,00 м | 50×3,0 | CS289×289 | 0 шт. |
| лучевой куб | 6 лиц | CS389×389 | 0 шт. |
| Каркасная башня | Блок раструбных втулок S | 4шт |
| Стальная основа S | 4шт |
| Верхняя часть S | 4шт |
| Ручной подъемник, BA05 2 тонны | 4шт |
| Секция шарнирной втулки, высота 1м | 4шт |
| Строп фибровой, ВА04,2 тонны 3м | 4шт |
| Длинная выносная опора | 16шт |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| Столб крыши | 2 комплекта | 1,20 м | 50×3,0 | CS289×289 | 2шт |
| 6,00 м верхняя балка | 1 комплект | 3,00 м | 50×3,0 | CS289×289 | 2шт |
| 2,00 м | 50×3,0 | CS289×289 | 0 шт. |
| 1,00 м | 50×3,0 | CS289×289 | 0 шт. |
| Косая балка 6,20 м | 4 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
| 2,00 м | 50×3,0 | CS289×289 | 4шт |
| 1,20 м | 50×3,0 | CS289×289 | 4шт |
| 6,20 м Лестничная ферма | 4 комплекта | 3,00 м | 50×3,0 | 30 289 CL*50 | 4шт |
| 2,00 м | 50×3,0 | 30 289 CL*50 | 4шт |
| 1,20 м | 50×3,0 | 30 289 CL*50 | 4шт |
| Компоненты крыши | 4 | 4-х контактный разъем крыши, используется для фермы балки крыши. | CS289×289 | 2шт |
| 5 | 5-контактный разъем крыши, используется для фермы балки крыши. | CS289×289 | 0 шт. |
| 1 | Соедините пластину с помощью зажима | CS289×289 | 2шт |
| Одинарный зажим | 8шт |
| Двойной зажим | 8шт |
| Материал навеса крыши: ПВХ, синий цвет или по индивидуальному заказу. | 149.76 | 1 шт. |
| Элемент |
| Спецификация (квадратная ферма) | Кол-во |
| длина | Основная трубка (мм) | размер (мм) |
| 2,00 м. Ширина крыльев | 2 комплекта | 3,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 2,00 м | 50×3,0 | CS389×389 | 2шт |
| 1,00 м | 50×3,0 | CS389×389 | 0 шт. |
| 6,00 м Крылья Столб | 2 комплекта | 3,00 м | 50×3,0 | CS289×289 | 4шт |
| 2,00 м | 50×3,0 | CS289×289 | 0 шт. |
| 1,00 м | 50×3,0 | CS289×289 | 0 шт. |
| Башня Крыльев | Блок раструбных втулок S | 2шт |
| Стальная основа S | 2шт |
| Верхняя часть S | 2шт |
| Ручной подъемник, BA05 2 тонны | 2шт |
| Секция шарнирной втулки, высота 1м | 2шт |
| Строп фибровой, ВА04,2 тонны 3м | 2шт |
| Длинная выносная опора | 8шт |
| Ферменный аксессуар |
| Коническая муфта, зажим и штифт Safrty | весь
набор |
Почему этот продукт рекомендуется
Структурное проектирование
Стропильная система скатной крыши рассчитана на выдерживание как вертикальных нагрузок, так и сил окружающей среды.
Ключевые структурные преимущества
Улучшенная передача нагрузки по углам крыши.
Лучший отвод дождевой воды по сравнению с системами с плоской крышей.
Повышенная ветроустойчивость для мероприятий на открытом воздухе
Ключевые инженерные соображения
Неправильная оценка нагрузки или неправильная установка могут привести к нестабильности конструкции на открытом воздухе.
Сценарии применения
Эта стропильная система скатной крыши широко используется в:
Часто задаваемые вопросы
Что такое стропильная система скатной крыши?
Это ферменная конструкция с наклонной конструкцией крыши, которая улучшает дренаж и устойчивость конструкции при проведении мероприятий на открытом воздухе.
Лучше ли скатная крыша для мероприятий на открытом воздухе, чем плоская?
Да, скатные крыши обеспечивают лучший отвод дождевой воды и повышают производительность на открытом воздухе.
Какую нагрузку выдерживает эта система?
Грузоподъемность зависит от комплектации и оснащения. Всегда рассчитывайте, используя стандарты анализа нагрузки. .
Какой тип фермы используется в этой системе?
В этой системе используются алюминиевые стропильные системы и стропильные конструкции крыши.
Dragon Stage — профессиональный производитель, специализирующийся на алюминиевых сценах и ферменных системах для мероприятий мирового масштаба. Узнать больше:
профессиональный производитель сценических ферм
Проверьте достоверность:
надежен ли Dragon Stage?
Если вы планируете сцену на открытом воздухе или конструкцию для проведения мероприятий, эта стропильная система скатной крыши станет надежным и профессиональным решением.
Узнайте больше о системах здесь:
решения для стропильных систем
Или свяжитесь с нами для настройки:
свяжитесь с нами
