Вес упаковки: 1900 кг
Объем упаковки: 14CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 10,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 5,00 -метровый столб | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | 6 лиц | CS289 × 289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 5,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 5,20 М Лестничная ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 2,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| 1 | Подключить тарелку с зажимом | CS289 × 289 | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 177.36 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |

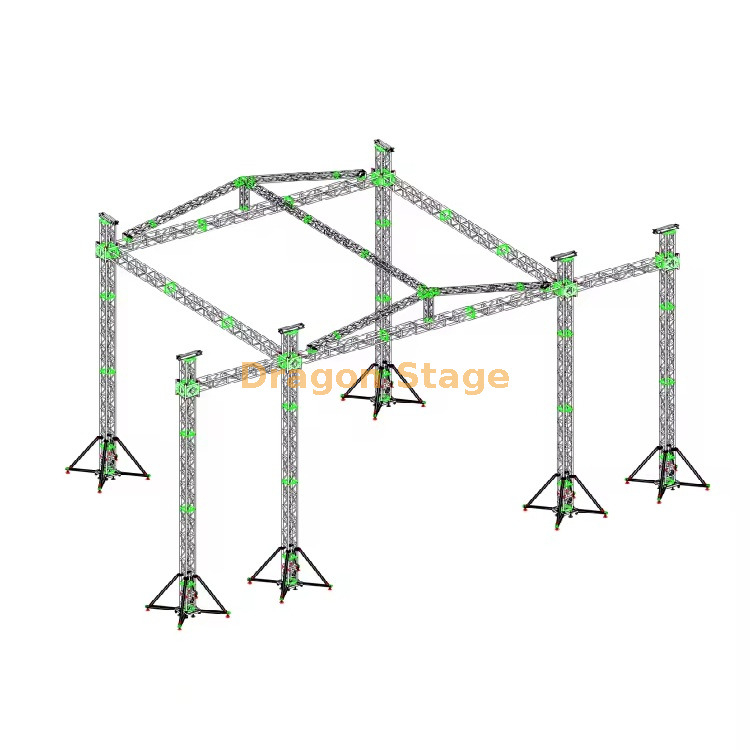

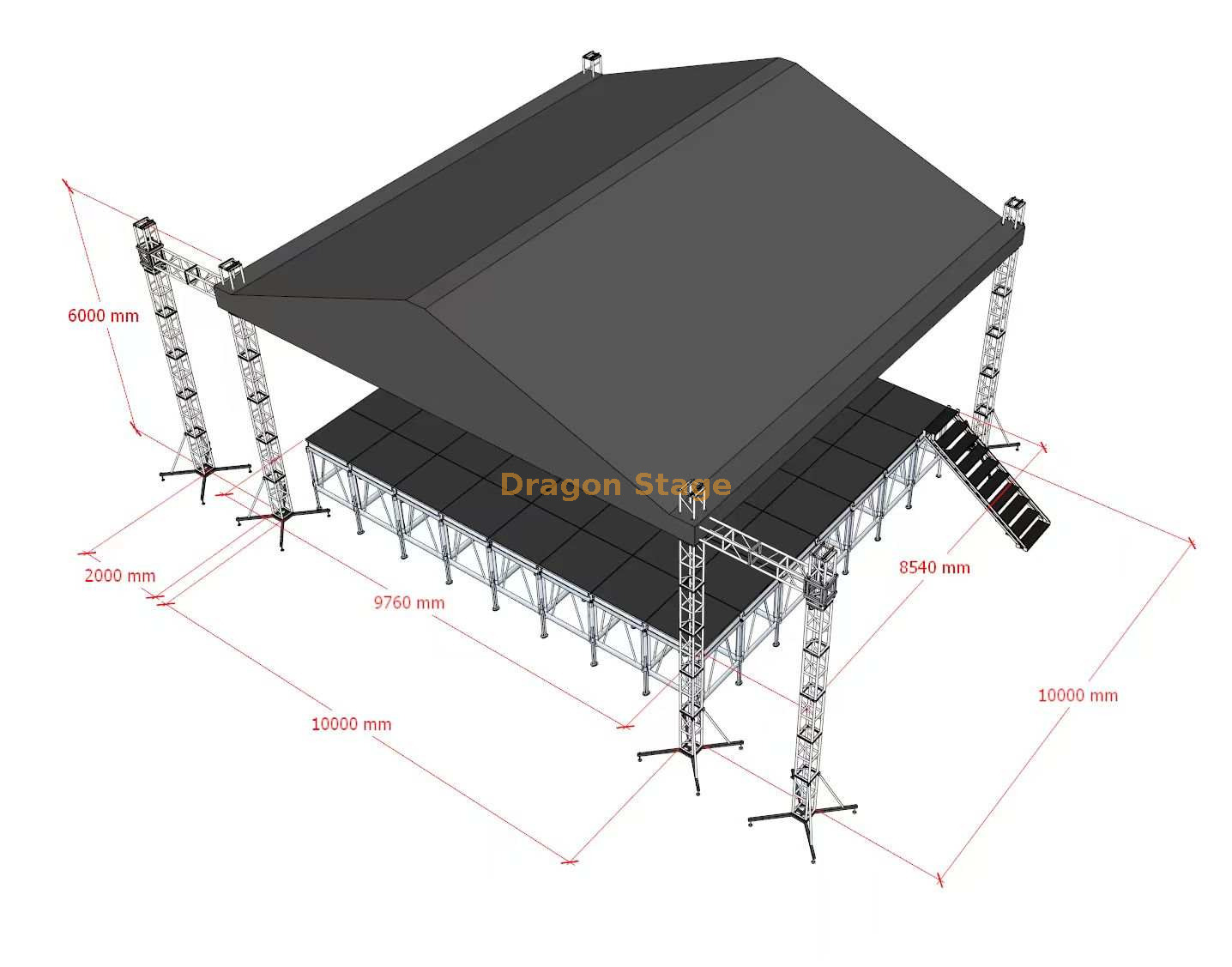

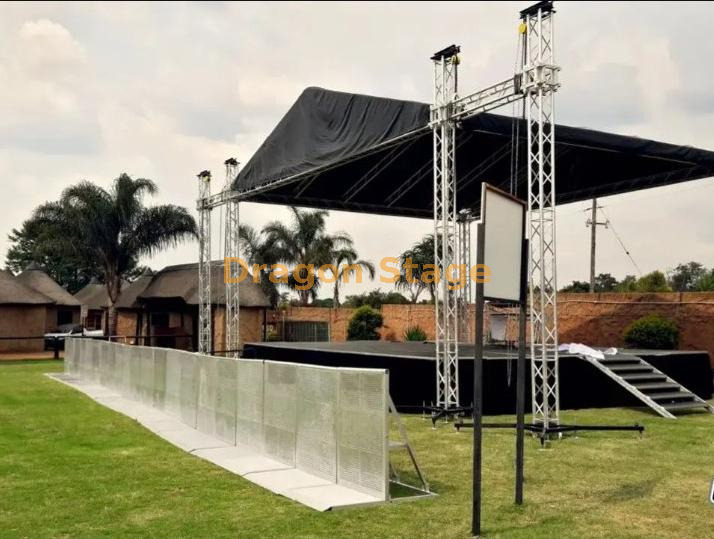

Ферменная система крыши концертной сцены на открытом воздухе: конструкция производительности 10 x 10 x 6 м
Введение: Прочная сцена среднего размера для крупных мероприятий
Ферма крыши концертной сцены на открытом воздухе Dragon Stage представляет собой профессиональную и надежную алюминиевую конструкцию для средних и крупных мероприятий. Имея значительные размеры ( 10 м в длину и 10 м в ширину) и рабочую высоту в свету 6 м , эта система идеально подходит для концертов, фестивалей, корпоративных собраний и общественных мероприятий, требующих мощного присутствия и значительной грузоподъемности.
Разработано для производительности и безопасности
Стандартная ферма и высокая стабильность
Вся конструкция построена с использованием универсальной квадратной фермы CS289x289 с прочными основными трубами 50 x 3,0 мм . Ферма такого размера обеспечивает превосходный баланс несущей способности и логистического веса для пролета длиной 10 метров. Конструкция закреплена комплексной системой наземных опор из шести башен , обеспечивающей превосходное распределение нагрузки и устойчивость к боковым силам, таким как ветер, и динамическим нагрузкам от осветительных приборов.
Встроенные крылья динамиков
Важнейшая функция для профессионального аудиопроизводства: эта система включает в себя две специальные боковые башни и 2,00-метровые крыльевые балки . Эти расширения позволяют разместить линейные массивы динамиков или светодиодные экраны шире, чем основная площадь сцены, улучшая звуковое покрытие и обзор для большой аудитории. Каждая главная и боковая башни включают в себя специальные фундаментные компоненты (стальные основания) и ручные подъемники (BA05, 2 тонны) , гарантирующие безопасный и контролируемый монтаж крыши.
Повышенная безопасность и такелаж
Подъем: шесть 2-тонных ручных подъемников облегчают безопасный и постепенный подъем полностью оснащенной решетки крыши.
Крепление: 24 длинных аутригера (16 основных + 8 крыльев) обеспечивают широкую опорную поверхность, увеличивая устойчивость конструкции к опрокидывающим моментам, что особенно важно для фермы для сцены на открытом воздухе высотой 6 м..
Защита от атмосферных воздействий: система дополнена навесом из ПВХ площадью 177,36 кв. м , обеспечивающим надежную защиту оборудования и исполнителей от дождя и прямых солнечных лучей.
Ключевые структурные компоненты
| Компонент | Спецификация | Количество (всего) | Функция |
| Главная ферменная балка | CS289x289 (трубка 50x3,0 мм) | 16 шт. (пролет 10 м) | Структура решетки крыши |
| Опорная опорная ферма | CS289x289 (трубка 50x3,0 мм) | 10 шт. (высота 6 м) | Вертикальный подшипник нагрузки |
| Подъемная система | Ручной подъемник (BA05, 2 тонны) | 6 комплектов | Подъем и натяжение крыши |
| База стабильности | Стальное основание S + длинные выносные опоры | 6 комплектов (24 выносных опоры) | Анкоридж и стабилизация |
| Навес | Материал ПВХ | 177,36 кв.м. | Защита от дождя и солнца |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Каков основной механизм соединения секций фермы?
A: В этой системе используются конические муфты, предохранительные зажимы и штифты (патрубковое соединение). Это хорошо известный, высокоскоростной и надежный метод сборки и разборки, что делает его отличным выбором для модульной стропильной системы алюминиевой крыши для фестивалей..
Вопрос: Могу ли я повесить светодиодные видеоэкраны на эту ферму?
О: Да, ферма CS289x289 представляет собой квадратную ферму общего назначения, подходящую для освещения и нагрузок среднего веса. Однако при выборе конкретных размеров и веса светодиодного экрана необходимо ознакомиться с официальной таблицей нагрузки на ферму , чтобы убедиться, что допустимая нагрузка на пролет не превышает 10 м.
Вопрос: Входит ли в состав фермы наземная система поддержки?
А: Да. В комплект входят все необходимые компоненты башни: втулки, стальные основания, верхние секции, шарнирные секции и ручные подъемники для четырех основных башен и двух крыльев.
Вопрос: Как обеспечивается устойчивость к ветру?
Ответ: Стабильность обеспечивается широким охватом 24 длинных выносных опор и структурной целостностью фермы. Крайне важно, чтобы система была правильно закреплена на земле с помощью методов крепления (балласта или опорных столбов) на основе конкретных расчетов ветровой нагрузки для места проведения мероприятия.
