Вес упаковки: 1450 кг
Объем упаковки: 11сбим
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 9,00 м Луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,00 м Луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | 6 лиц | CS289 × 289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | .90 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 9,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,70 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 4,70 М лестница ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,70 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| 1 | Подключить тарелку с зажимом | CS289 × 289 | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 150.06 | 1 шт |

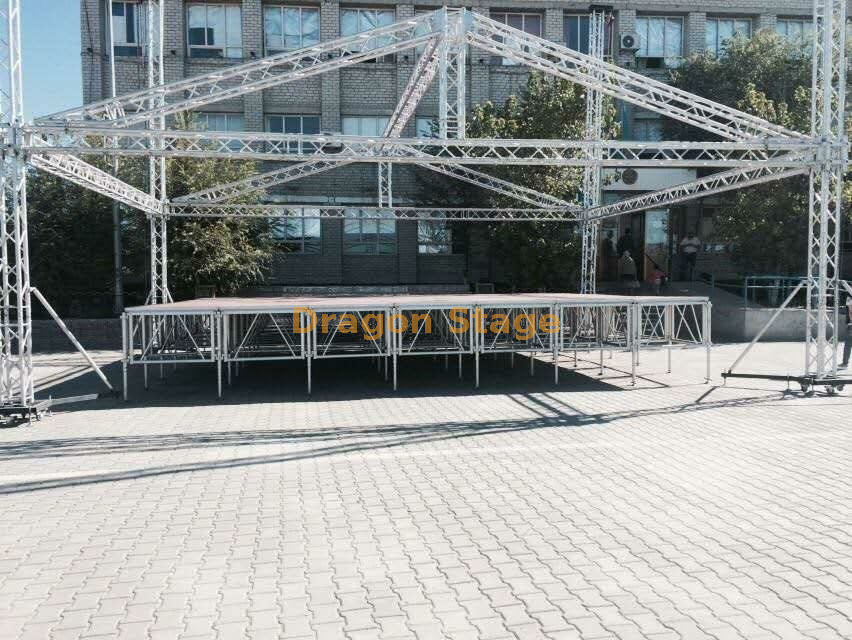

Алюминиевая ферменная крыша концертной сцены: профессиональная система 9 x 9 x 6 м (30 x 30 футов)
Введение: Надежная сертифицированная структура для мероприятий среднего и крупного масштаба
Алюминиевая ферменная крыша для концертной сцены Dragon Stage (9 х 9 х 6 м) — мощное и надежное решение, предназначенное для концертов на открытом воздухе, фестивалей и крупных корпоративных мероприятий. Эта нестандартная сценическая ферма размером 30 x 30 футов обеспечивает значительный пролет длиной 9 м и рабочую высоту 6 м , обеспечивая высокую видимость и достаточные возможности для освещения, звука и элементов фона.
Ключевые особенности и структурная целостность

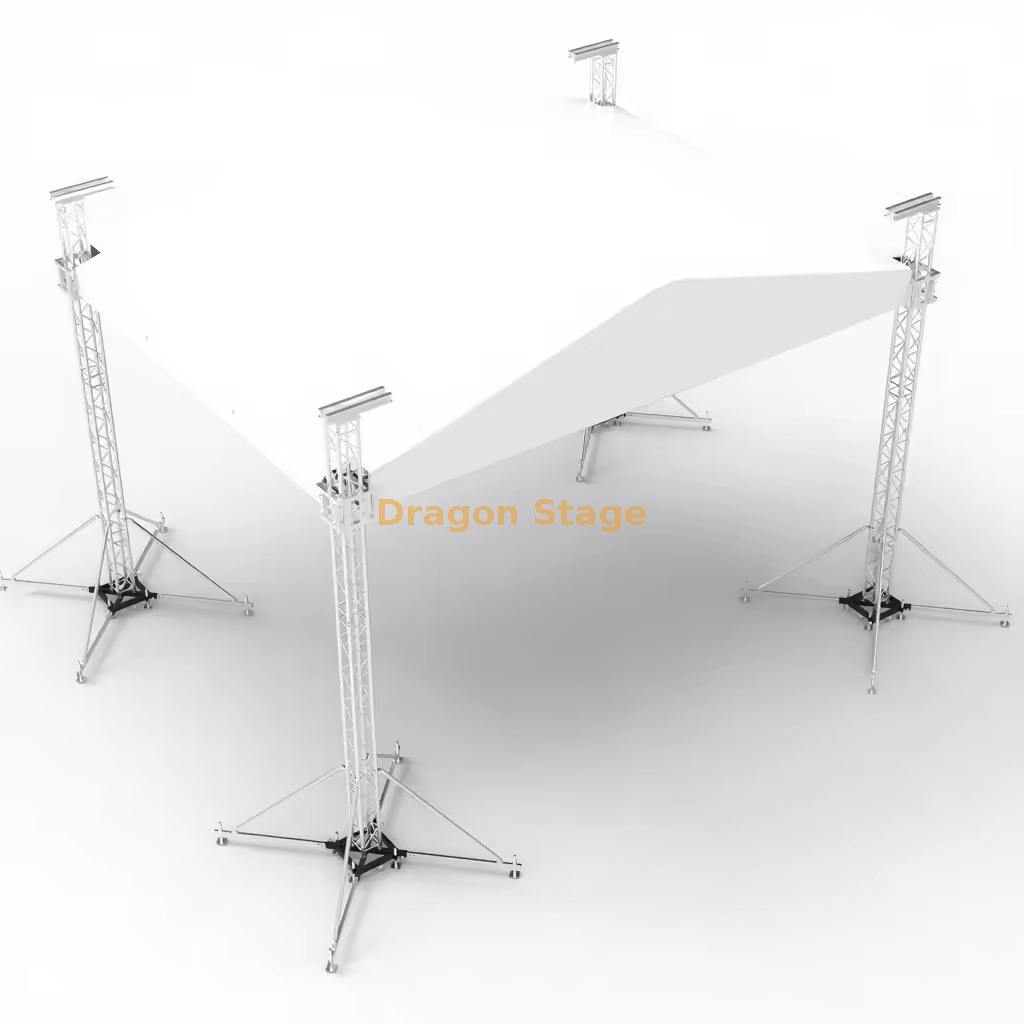

Четырехбашенная наземная система поддержки
Стабильность имеет первостепенное значение. В этой системе используется надежная конфигурация наземных опор из четырех башен с использованием прочной квадратной фермы CS289x289 как для вертикальных стоек, так и для горизонтальной решетки крыши. Каждая башня оснащена необходимыми компонентами для безопасной эксплуатации:
4 блока втулки с патрубками (S): обеспечивают точку подъема и соединение решетки крыши с опорами.
4 стальных основания (S): обеспечивают прочную и устойчивую основу.
16 длинных аутригеров: обеспечивают большую площадь основания и максимальную устойчивость конструкции к ветру и движению.
Безопасный и эффективный подъем
Система включает в себя 4 комплекта ручных подъемников (BA05, 2 тонны) , позволяющих безопасно и поэтапно поднимать конструкцию крыши. Такая установка дает участникам мероприятия точный контроль во время сборки и загрузки технического оборудования. Механизм соединения патрубков с использованием конических муфт и предохранительных штифтов гарантирует эффективность быстрой сборки при сохранении высоких стандартов безопасности.
Профессиональная защита от атмосферных воздействий
Скатная конструкция крыши обеспечивает эффективный сток дождевой воды, что имеет решающее значение для защиты дорогостоящего оборудования и обеспечения безопасности исполнителей. В комплект входит большой навес из ПВХ площадью 150,06 кв. м , обеспечивающий надежную защиту от атмосферных воздействий и тень. Доступны индивидуальные цвета навеса в соответствии с требованиями бренда.
Обзор технических характеристик
| Измерение | Измерение | Метрический эквивалент | Примечания |
| Общий размер сцены | 9м х 9м х 6м | 30 футов х 30 футов х 20 футов | Освободите рабочее пространство |
| Профиль фермы | CS289×289 Квадратная ферма | 289 мм х 289 мм | Основной несущий элемент |
| Главная трубка | 50 мм х 3,0 мм | 1,97 х 0,12 дюйма | Высокопрочный алюминий |
| Подъемный механизм | BA05 Ручной подъемник | Емкость 2 тонны | Входит в комплект поставки для подъема крыши. |
| Вес упаковки | 1450 кг | 3197 фунтов | Общий вес груза |
| Площадь навеса крыши | 150,06 кв.м. | 1615 кв. футов | Материал ПВХ в комплекте |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Имеет ли эта система сертификаты ветровой нагрузки?
Ответ: Несмотря на то, что ферма предназначена для работы в сложных условиях эксплуатации на открытом воздухе, перед использованием инженер-строитель должен просмотреть таблицы нагрузок фермы CS289x289 (часто сертифицированные TUV) и планы ветра и балласта для конкретного объекта. 16 длинных аутригеров значительно повышают устойчивость при правильной балластировке.
Вопрос: В чем преимущество конструкции скатной крыши?
Ответ: В отличие от плоских крыш, в конструкции фермы скатной крыши используются наклонные балки для создания наклона, который активно отводит дождь и мусор от зоны выступления, сводя к минимуму риск скопления воды и напряжения конструкции.
Вопрос: Могу ли я добавить башни динамиков к этой ферме размером 9 х 9 м?
О: Да, модульная конструкция допускает настройку. Мы предлагаем встроенные удлинители крыльев PA или отдельные ферменные системы PA Tower , которые можно добавлять по углам или по бокам конструкции для оптимального размещения звука и линейного массива.
