Вес упаковки: 1700 кг
Объем упаковки: 13CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 м луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | Spigotcube 289x289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | .80 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Верхний луч 6,00 м | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 4,20 м Лестничная ферма | 4 комплекта | 3,00 м | 50 × 3,0 | CL30,289*50 | 4 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 4 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 8 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 103.36 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 -метровый луча крыла | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
Вес упаковки: 900 кг
Объем упаковки: 7 куб
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 12 шт |
| 1,22 м. Стальная скоба | 16 шт |
| 2,44 м. Стадия | 15 шт |
| стоять с расширенной трубкой | 20 шт |
| Регулируемая стадия основания | 20 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |

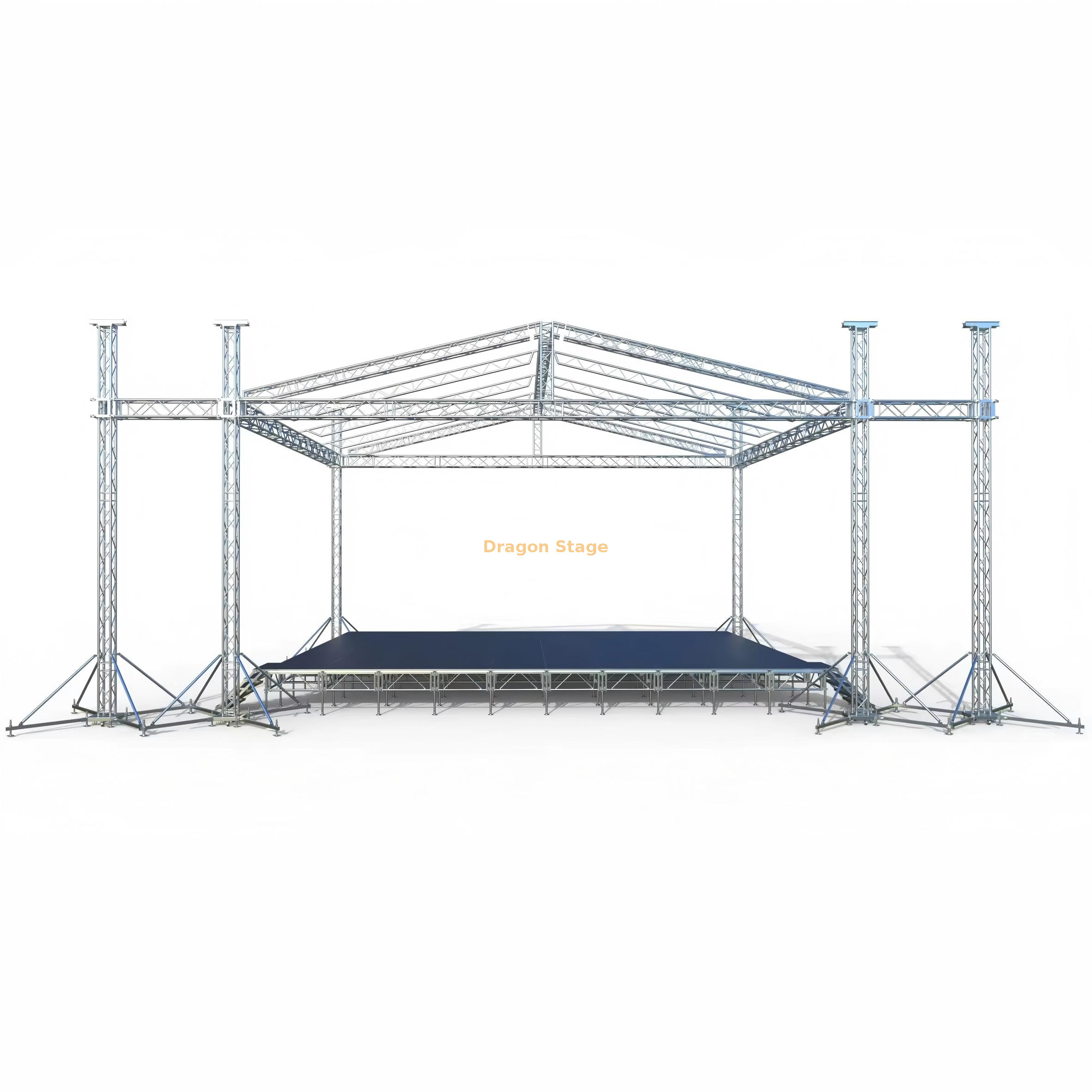

Изготовленная на заказ ферма для мероприятий на открытом воздухе с крышей 8x6x6 м и крыльями для громкоговорителей: интегрированная модульная ферменная система
1. Введение: основа безопасной и комплексной архитектуры мероприятий на открытом воздухе
Изготовленная на заказ ферма для мероприятий на открытом воздухе DragonStage с крышей 8x6x6 м представляет собой многофункциональную алюминиевую конструкцию профессионального уровня, специально разработанную для использования в качестве хорошо просматриваемой сцены, крытого стенда или места для выступлений. Благодаря размерам ядра 8 м в ширину и 6 м в глубину и значительной высоте в свету (6 м ) эта система обеспечивает обширное защищенное пространство. Важно отметить, что он включает в себя 3-метровые интегрированные фермы с крыльями динамиков с двух сторон, обеспечивающие важные точки опоры для линейных звуковых систем, что является непреложным требованием для профессионального концертного и фестивального производства.
Эта модульная ферменная система для мероприятий решает логистические сложности, с которыми сталкиваются подрядчики мероприятий, которым требуется комплексное решение, обеспечивающее структурную целостность, защиту от атмосферных воздействий и надежную грузоподъемность для осветительного и аудиооборудования. Конструкция построена на основе стандартного профиля CS289x289 Square Spigot Truss , обеспечивающего надежное соединение и быструю сборку.
2. Проблемы и решения в логистике строительства мероприятий
Организаторы мероприятий и строители сцен часто сталкиваются с проблемами, связанными с логистикой для конкретной площадки, управлением ветровой нагрузкой и универсальностью системы. DragonStage предлагает окончательные решения:
Устойчивость к ветру и нагрузкам. Наружные конструкции требуют превосходной устойчивости. В этой системе используется 4-колонная наземная опора, дополненная 16 длинными выносными опорами, стратегически расположенными между основными стойками и крыльями динамиков. Это значительно увеличивает площадь конструкции, повышает устойчивость и обеспечивает соответствие основным факторам безопасности при ветровой нагрузке при правильном креплении или балластировке (Источник: https://www.eventindustrynews.com ).
Быстрая и контролируемая сборка. Экономия времени на строительной площадке имеет первостепенное значение. Система оснащена ручными подъемниками (BA05, 2 тонны) на всех шести башнях (четырех основных и двух крыльевых), что позволяет контролируемо и безопасно поднимать решетку крыши и крылья динамиков, оптимизируя процесс такелажа.
Комплексная интеграция сцены. Помимо верхней конструкции, в комплект входит полностью модульная сценическая платформа , построенная из деревянных верхних панелей размером 4x8 футов (1,22 x 2,44 м). Это устраняет необходимость отдельного источника сцены, предлагая синхронизированное, готовое к использованию решение для повышения производительности сразу после установки (Источник: https://www.dragontruss.com/Stage-Truss-System.html ).
3. Ключевые особенности и преимущества для профессионалов в области организации мероприятий
Ферма для мероприятий на открытом воздухе размером 8x6x6 м отличается компонентами профессионального уровня и функциональной интеграцией, предназначенными для максимальной безопасности и полезности.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 8м х 6м х 6м (приблизительно) | Обеспечивает большую основную конструкцию с высоким зазором для максимальной видимости и свободы дизайна сцены. |
| Ферменная серия | CS289x289 Квадратная ферменная втулка | Обеспечивает высокую сертифицированную грузоподъемность и оптимизированное управление запасами с использованием стандартных компонентов. |
| Размер основной трубки | 50 мм х 3,0 мм | Обеспечивает высокую толщину материала, обеспечивающую исключительную устойчивость к нагрузкам и долговечность конструкции. |
| Встроенные крылья динамиков | Длина 3 метра с двух сторон. | Обеспечивает специализированную, рассчитанную на нагрузку конструкцию для профессиональных подвесов линейного массива, что жизненно важно для рассеивания звука. |
| Навес и площадь крыши | Материал ПВХ, 103,36 кв.м. | Обеспечивает полную и надежную защиту от атмосферных воздействий на основной конструкции и на сцене. |
| Улучшения стабильности | Всего 24 длинных аутригера (16 основных, 8 крыльевых) | Увеличивает площадь основания, значительно улучшая устойчивость к динамическим нагрузкам и силе ветра. |
Конструкция укомплектована высококачественными такелажными принадлежностями, в том числе шарнирными секциями, фибровыми стропами и необходимыми одинарными зажимами (8 шт.) и двойными зажимами (8 шт.) для крепления технических приспособлений. Основная ферменная конструкция и компоненты крыши точно вырезаны и предварительно подогнаны для А-образной кровельной системы, что сводит к минимуму модификации на месте. Интегрированная сценическая платформа изготовлена из алюминиевых сборных компонентов сцены и состоит из 12 частей деревянного покрытия размером 4x8 футов, что обеспечивает прочную нескользящую поверхность, готовую к выступлению.
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: Какой алюминиевый сплав DragonStage использует для своих ферменных систем и как он ведет себя на открытом воздухе?
О: В DragonStage используются высокопрочные алюминиевые сплавы (например, 6061-T6, типичные для отрасли), которые обеспечивают исключительную коррозионную стойкость и высокое соотношение прочности к весу, гарантируя долговечность при эксплуатации на открытом воздухе.
Вопрос: Совместима ли система с дополнительными осветительными приборами?
О: Да, кровельная сетка выполнена из профиля CS289x289, который является стандартным для крепления светильников с помощью клямбмеров и рассчитан на значительные производственные нагрузки.
Вопрос: Как крылья динамика соединяются с основной конструкцией?
Ответ: Крылья динамиков легко интегрируются с помощью специальных угловых секций и башен, соединенных стандартной системой Spigot, обеспечивая точку подключения с высокой нагрузкой рядом со сценой.
Вопрос: Каков общий вес упаковки системы?
О: Общий вес упаковки всей системы (фермы и сцены) составляет примерно 2600 кг (1700 кг для фермы, 900 кг для сцены), что позволяет оптимизировать планирование перевозки.
5. Сильный призыв к действию (CTA)
Оборудуйте свое следующее крупное мероприятие на открытом воздухе надежной, профессиональной и интегрированной ферменной системой DragonStage Custom Outdoor Event.
Свяжитесь с командой инженеров DragonStage для получения отчета о расчете полной нагрузки и подробного предложения, адаптированного к вашим конкретным требованиям мероприятия.
