Вес упаковки: 1600 кг
Объем упаковки: 11сбим
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 21 шт |
| 1,22 м. Стальная скоба | 28 шт |
| 2,44 м. Стадия | 24 шт |
| стоять с расширенной трубкой | 32 шт |
| Регулируемая стадия основания | 32 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |
Вес упаковки: 2200 кг
Объем упаковки: 23CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 10,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50x3,0 | CS389×390 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 8,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| лучевой куб | Pigot Cube 389x389 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 5,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 5,20 М Лестничная ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 2,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 177.36 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 -метровый луча крыла | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |

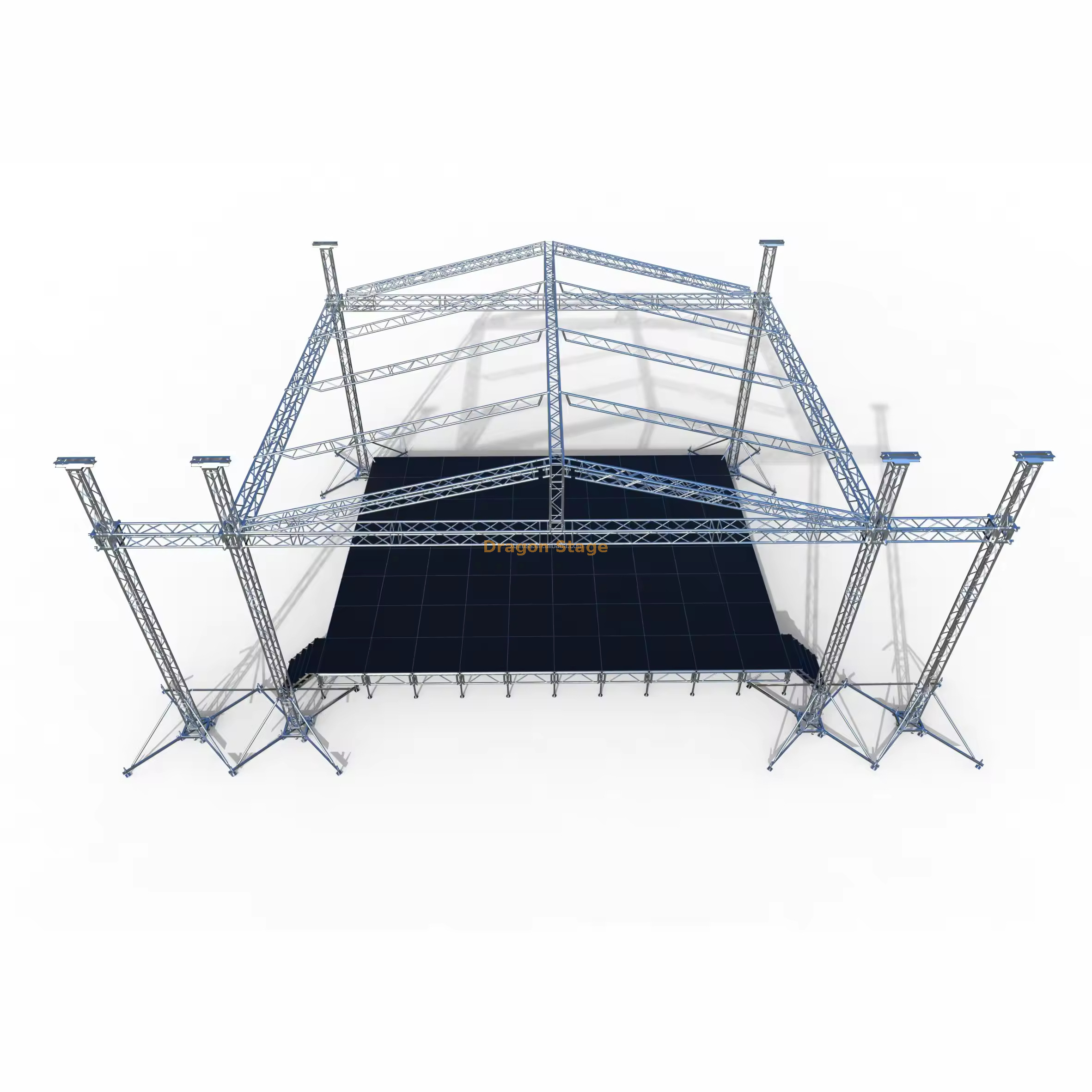

Алюминиевая серебряная ферма для мероприятий на открытом воздухе с крышей 10x10x9 м: сверхмощная квадратная ферменная система
1. Введение: основа крупномасштабного производства прямых трансляций
Ферма для уличных стендов DragonStage Aluminium Silver с крышей 10x10x9 м — это флагманская система наземной поддержки, предназначенная для громких и крупномасштабных мероприятий на открытом воздухе, фестивалей и выставок. Эта конструкция, рассчитанная на максимальный удар шириной 10 метров и глубиной 10 метров и высотой 9 метров , обеспечивает обширную, безопасную и полностью закрытую воздушную сеть, способную выдерживать значительные производственные нагрузки.
В этой , созданной для профессионального подрядчика, сверхпрочной осветительной ферме используется прочный профиль фермы с квадратными втулками CS389x389 , что свидетельствует о мгновенной надежности и высокой несущей способности. Этот комплексный пакет включает в себя основную 4-опорную наземную опору, полную систему плоской крыши с навесом, интегрированные 3-метровые башни с динамиками и специальную модульную сценическую платформу, что делает его предпочтительным выбором для надежной архитектуры крупноформатных мероприятий.
2. Проблемы и решения в логистике строительства мероприятий
Подрядчики мероприятий такого масштаба сталкиваются с огромным давлением, связанным с сертификацией нагрузки, устойчивостью к погодным условиям и максимизацией эффективности во время установки и демонтажа. DragonStage предлагает окончательные инженерные решения:
Структурная безопасность и высокая грузоподъемность. Большие ферменные системы должны выдерживать большие динамические и статические нагрузки. Используя профиль фермы CS389x389 со значительным размером основной трубы $50 ext{мм} imes 3,0 ext{мм}$, система обеспечивает превосходную жесткость и устойчивость к нагрузкам по сравнению с более легкими профилями (Источник: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Управление монтажом на большой высоте. Для безопасного возведения 9-метровой конструкции требуется контролируемый подъем. Система включает ручные подъемники (BA05, 2 тонны) на всех шести башнях (четырех основных и двух крыльевых), что обеспечивает безопасный вертикальный подъем крыши и элементов освещения. Использование углового соединителя фермы, такого как гильзовый блок, имеет решающее значение для бесперебойной работы башни.
Защита производства от атмосферных воздействий: встроенная система плоской крыши охватывает всю площадь 10 х 10 м и покрыта навесом из ПВХ площадью 177,36 кв. м. Это обеспечивает комплексную защиту дорогостоящего осветительного, видео- и аудиооборудования, гарантируя непрерывность производства независимо от погодных условий (Источник: https://www.livedesignonline.com ).
3. Ключевые особенности и преимущества для профессионалов в области организации мероприятий
Эта специальная система платформ для наружной сцены представляет собой комплексное решение «под ключ», разработанное для обеспечения превосходных эксплуатационных качеств и долгосрочной долговечности, приносящее пользу профессионалам в области B2B-мероприятий.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 10м х 10м х 9м (приблизительно) | Предлагает массивную конструкцию с высоким потолком, подходящую для выступлений в заголовках и широкоформатных видеоэкранов. |
| Серия ферм (основная) | CS389x389 Квадратная ферменная втулка | Гарантирует высокую максимальную грузоподъемность, необходимую для сложных осветительных установок и больших систем громкой связи. |
| Встроенные крылья динамиков | Балки 3 м / Столбы 8 м (2 комплекта) | Обеспечивает специальные высокостабильные точки ферменной системы PA Tower для оптимального покрытия и рассеивания звука. |
| Тип подключения | Патрубок (коническая муфта, предохранительный зажим и штифт) | Обеспечивает быстрые и безопасные соединения с использованием минимального количества инструментов, ускоряя установку и демонтаж. |
| Повышение стабильности | Длинные аутригеры (16 основных, 8 крыльевых) | Максимально увеличивает площадь контакта с землей и обеспечивает устойчивость, что важно для безопасности при работе на высоте 9 м. |
| Общий вес/объем системы | Всего 3800 кг / всего 34 куб.м. | Эффективно разделенный на отсеки груз (ферма 1600 кг/11 куб. м; платформа 2200 кг/23 куб. м) для упрощения планирования транспортировки. |
Система включает в себя важные структурные компоненты, в том числе блок патрубков S, , стальное основание S и верхнюю секцию S для всех башен, а также специализированные шарнирные секции. Сопровождающая сценическая платформа включает в себя 21 кусок деревянного покрытия размером 4x8 футов (1,22 x 2,44 м) в комплекте со всеми необходимыми сценическими распорками и регулируемыми основаниями, обеспечивая большую поверхность для выступлений стоимостью примерно 9,76 долларов США ext{м} imes 6,09 ext{м}$ (32 фута x 20 футов). Прочная алюминиевая стропильная система крыши позволяет монтажной бригаде эффективно и безопасно работать под навесом из ПВХ.
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: Для каких мероприятий лучше всего подходит эта большая ферменная система?
О: Благодаря своим размерам и высокой грузоподъемности (CS389x389) он идеально подходит для крупных музыкальных фестивалей, крупномасштабных мероприятий корпоративных брендов, главных концертных площадок и спортивных мероприятий, требующих максимального покрытия и высоты.
Вопрос: Как система стабилизируется от сильного ветра?
О: Конструкция опирается на 24 длинных выносных опоры и стальные основания. В соответствии с передовой отраслевой практикой надлежащее крепление или балластировка должны быть реализованы в соответствии с расчетами местной ветровой нагрузки, определенными сертифицированным инженером.
Вопрос: Поставляется ли эта конструкция с необходимым подъемным оборудованием?
О: Да, система включает в себя 6 комплектов 2-тонных ручных подъемников (BA05) и соответствующие оптоволоконные стропы для безопасного подъема крыши и крыла динамика.
Вопрос: Регулируется ли высота сцены в комплекте?
О: Да, входящие в комплект сценические стойки имеют выдвижные трубы и регулируемые основания, что позволяет настраивать высоту модульной сценической платформы в соответствии с требованиями конкретной площадки.
5. Сильный призыв к действию (CTA)
Оснастите свое следующее крупное производство масштабом, безопасностью и надежностью фермы для мероприятий на открытом воздухе DragonStage из алюминия и серебра с крышей 10x10x9 м.
Свяжитесь с командой инженеров DragonStage для получения подробных структурных чертежей и сертифицированных таблиц нагрузок, чтобы приступить к планированию индивидуального проекта платформы для открытой сцены.
