Вес упаковки: 2400 кг
Объем упаковки: 22CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 12 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | Pigot Cube 389x389 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 6,20 м Лестничная ферма | 10 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 20 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 238.56 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 -метровый луча крыла | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
Вес упаковки: 2300 кг.
Объем упаковки: 15CBM
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 36 шт |
| 1,22 м. Стальная скоба | 45 шт |
| 2,44 м. Стадия | 40 шт |
| стоять с расширенной трубкой | 50 шт |
| Регулируемая стадия основания | 50 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |
Алюминиевые фермы пользуются популярностью в индустрии мероприятий из-за их легкости, долговечности и простоты сборки. Они известны своим соотношением прочности и веса, что позволяет им выдерживать тяжелое осветительное оборудование, оставаясь при этом портативными и простыми в транспортировке.
Фермы для мероприятий на открытом воздухе обычно проектируются так, чтобы выдерживать различные погодные условия, включая дождь, ветер и воздействие солнечного света. Они часто изготавливаются из коррозионностойких материалов, чтобы обеспечить длительную работу на открытом воздухе.
При организации мероприятия на открытом воздухе крайне важно учитывать правила и рекомендации по безопасности. Фермы должны быть правильно установлены и закреплены обученными специалистами, чтобы обеспечить устойчивость и предотвратить несчастные случаи.
В целом, алюминиевые фермы для уличного освещения серебристого цвета представляют собой универсальное и надежное решение для создания потрясающих световых представлений и вспомогательного оборудования на мероприятиях на открытом воздухе.

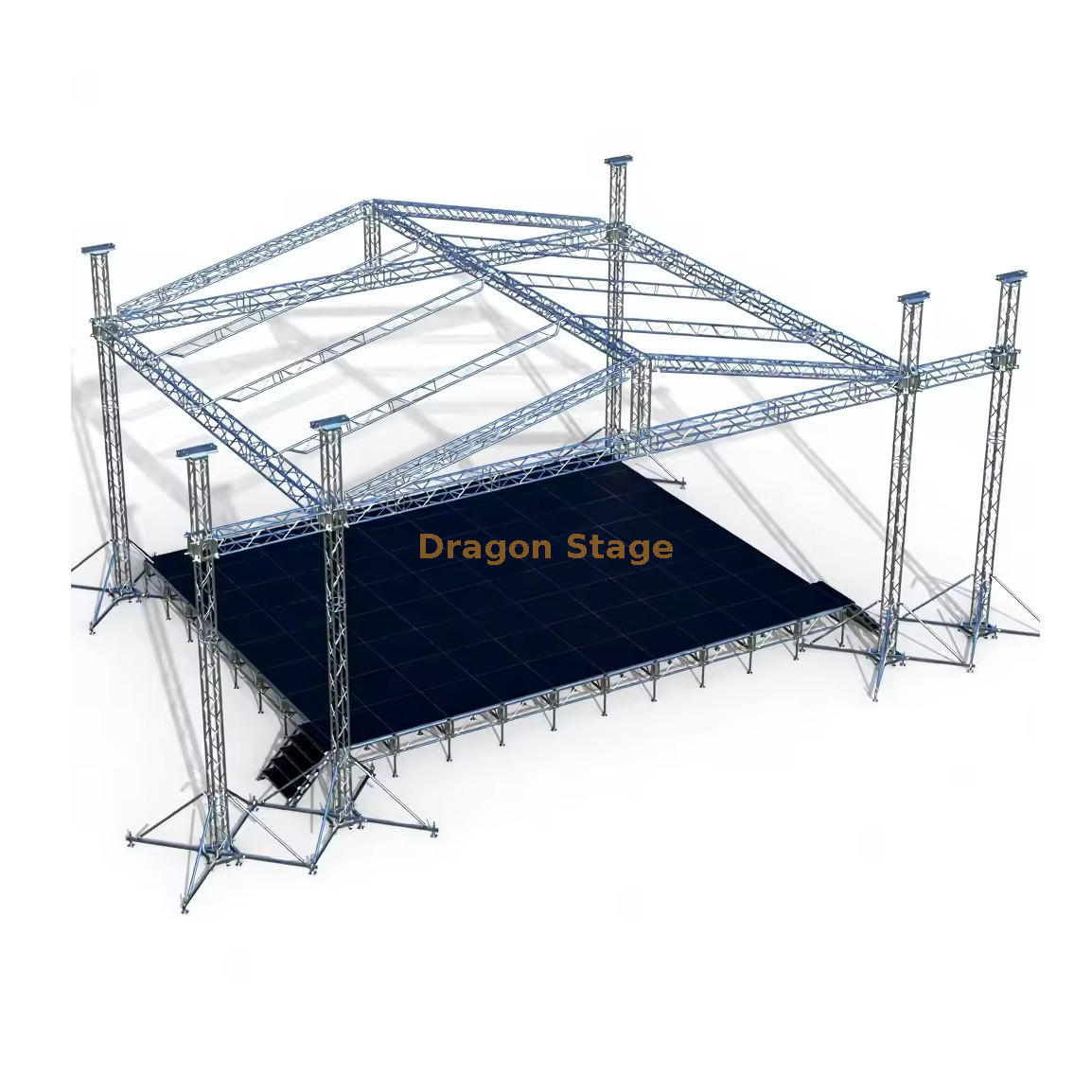

Алюминиевая на открытом воздухе серебряная ферменная конструкция 12кс12кс12м события освещения
Введение: Основа крупномасштабного производства прямых трансляций
Алюминиевая ферма для уличного освещения DragonStage Silver Lighting Event — это впечатляющее и универсальное структурное решение, разработанное для крупных фестивалей на открытом воздухе, концертных площадок и крупномасштабных мероприятий. Обладая огромными размерами 12 метров в длину и 12 метров в ширину и впечатляющей высотой 12 метров (общий размер), эта система обеспечивает исключительный вертикальный зазор и прочную верхнюю решетку для сложного освещения, видео и аудио.
Эта система отличается прочной алюминиевой конструкцией и комплексным дизайном, включающим навес на крыше и встроенную сценическую платформу. Он напрямую отвечает двойным потребностям профессионалов в сфере организации мероприятий: высокопроизводительная конструкция, способная управлять нагрузкой тяжелого оборудования на большой площади, и надежная система, предназначенная для быстрого и безопасного развертывания в различных внешних условиях. Использование высокопрочного алюминия обеспечивает легкий вес, долговечность и простоту сборки, необходимые для конструкции такого масштаба.
Проблемы и решения в современном событийном строительстве
Подрядчики мероприятий и инженеры сталкиваются с серьезными трудностями при обеспечении безопасности, управлении тяжелыми нагрузками и обеспечении эффективной установки больших конструкций с большой высотой вылетов. Эта система технически настроена для решения следующих ключевых проблем:
Управление высотой и нагрузкой: Для достижения устойчивой высоты 12 м требуется надежная вертикальная опора. В этой конструкции используются 4 основные опоры с ферменной фермой CS289x289 и основная решетка с ферменной фермой CS389x389 для максимальной прочности на 12-метровых пролетах. Такая конфигурация обеспечивает структурную целостность, необходимую для поддержки значительного освещения и веса оборудования на больших высотах.
Безопасность и контроль монтажа: Подъем 12-метровой кровельной решетки представляет собой сложную задачу. Система оснащена четырьмя комплектами 2-тонных ручных подъемников (BA05) и соответствующими фибровыми стропами, что обеспечивает обученному персоналу безопасный механический контроль над всем процессом подъема. Стабильность дополнительно повышается за счет 16 длинных аутригеров у основания главных башен, необходимых для сопротивления ветру и боковым нагрузкам (Источник: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Интегрированное решение для повышения производительности: этот пакет включает в себя не просто голую конструкцию, а полностью оборудованную сценическую платформу-подиум размером 10,98 х 9,76 м с регулируемой высотой. Такой комплексный подход упрощает закупки и логистику, обеспечивая плавное соединение сценической площадки с ферменной конструкцией.
Защита от атмосферных воздействий: конструкция включает в себя навес на крыше (материал ПВХ, 238,56 долларов СШАтекст{кв.м}$), который защищает все оборудование и исполнителей от неблагоприятных погодных условий, что необходимо для любой фермы наружного освещения (Источник: https://www.eventindustrynews.com ).
Ключевые особенности и преимущества для профессионалов в сфере организации мероприятий
Алюминиевая ферма для наружного освещения серебристого цвета размером 12x12x12 м предлагает технические характеристики, оптимизированные для максимальной производительности и логистической эффективности.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 12м х 12м х 12м (ферма) | Обеспечивает максимальную высоту и площадь занимаемой площади для крупномасштабного освещения и видеомонтажа. |
| Основные профили ферм | CS389x389 (балка), CS289x289 (столб) | Прочные квадратные профили ферм обеспечивают надежность конструкции при больших пролетах и больших вылетах по вертикали. |
| Тип подключения | Патрубок (коническая муфта, предохранительный зажим, штифт) | Обеспечивает быструю, безопасную и надежную сборку/разборку, сводя к минимуму рабочее время. |
| Сценическая платформа в комплекте | Прибл. 10,98х9,76м (36 кусков настила 4x8 футов ) | Готовая к использованию площадка для выступлений с регулируемой высотой (от 1,2 до 2,0 м). |
| Специальные крылья динамиков | Два крыла шириной 3,0 м. | Обеспечивает независимую и безопасную подвеску акустических систем линейного массива, оптимизируя размещение звука. |
| Размер основной трубки | Последовательный 50 мм х 3,0 мм | Подтверждает рейтинг тяжелых условий эксплуатации и несущую способность всех основных элементов. |
Серебристая алюминиевая отделка обеспечивает эстетичный вид, а использование устойчивых к коррозии материалов подходит для использования на открытом воздухе. Вся ферменная система, включая крылья динамиков шириной 3,0 м, поддерживаемые собственными опорами, спроектирована для быстрой модульной сборки. В комплект входят 50 комплектов регулируемых стоек и оснований для сценической платформы, обеспечивающие точное и надежное выравнивание на различных открытых площадках (Источник: https://www.dragontruss.com/STAGE).
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: Каков общий объем и вес упаковки для транспортировки?
О: Ферменная конструкция умещается примерно на 22 куб.м (2400 кг), а сценическая система занимает дополнительно 15 куб.м (2300 кг), что в сумме составляет 37 куб.м. для эффективного планирования грузовых перевозок.
Вопрос: Какая марка алюминия используется для обеспечения долговечности?
Ответ: В конструкциях DragonStage обычно используется высококачественный алюминиевый сплав 6061-T6 или аналогичный, который обеспечивает превосходное соотношение прочности и веса и коррозионную стойкость для длительного использования на открытом воздухе.
В: Доступны ли дополнительные точки крепления за пределами основной сетки?
О: Да, конструкция включает в себя два крыла шириной 3,0 м, специально предназначенные для безопасного и специального подвешивания линейных динамиков или боковых видеоэкранов.
Вопрос: Какие механизмы безопасности включены в башенный подъемник?
Ответ: Каждая из четырех основных башен управляется 2-тонным ручным подъемником, обеспечивающим необходимую механическую безопасность во время контролируемого подъема и опускания секции крыши.
Сильный призыв к действию (CTA)
Для безопасной, высокопроизводительной и визуально эффектной сцены на открытом воздухе выберите передовую алюминиевую ферму для уличного освещения DragonStage Silver Lighting Event Truss 12x12x12m.
Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить сертифицированные данные о нагрузке и индивидуальные производственные чертежи для вашего следующего крупномасштабного мероприятия.
