Штифт против болта – поведение соединения под нагрузкой

Введение

Механические соединения имеют решающее значение для целостности и работоспособности структурных систем. Они передают нагрузки между компонентами, обеспечивая стабильность и функциональность. Среди наиболее распространенных типов — штифтовые соединения и болтовые соединения. Хотя оба они служат крепежом, принципы их конструкции, несущие характеристики и применение существенно различаются. Этот анализ исследует их поведение при различных нагрузках и дает рекомендации по выбору наиболее подходящего типа соединения при проектировании конструкции.

Типы соединений

Контактные соединения

В штифтовых соединениях используется цилиндрический крепеж, вставляемый через совмещенные отверстия, обеспечивающий вращение или ограниченное скольжение. Они в первую очередь противостоят поперечным силам — нагрузкам, перпендикулярным оси штифта. Общие примеры включают штифты с головками, шплинты и конические штифты. Их простота обеспечивает быструю сборку и разборку, что делает их идеальными для рычажных механизмов, шарниров и шарнирных соединений, требующих перемещения.

Болтовые соединения

Болтовые соединения состоят из резьбового крепления в паре с гайкой, сжимающей компоненты вместе со значительным предварительным натягом. Такая конструкция выдерживает как растягивающие, так и сдвиговые нагрузки. Сила зажима создает трение между деталями, дополнительно поддерживая сопротивление сдвигу. Болтовые соединения обеспечивают высокую жесткость и подходят для постоянных или полупостоянных сборок, где требуются фиксированные, неподвижные соединения.

Анализ поведения нагрузки

Характеристики сдвиговой нагрузки

  • Штифт: В конфигурациях с двойным сдвигом штифты работают эффективно. Разрушение происходит, когда напряжение сдвига превышает предел текучести материала. Грузоподъемность напрямую зависит от площади поперечного сечения штифта и прочности на сдвиг.

  • Болт: Болты сопротивляются сдвигу либо за счет опирания на хвостовик (аналогично штифту), либо за счет трения от предварительного натяга. Для применений с критическим сдвигом в конструкции особое внимание уделяется подшипнику хвостовика, а предварительная нагрузка гарантирует, что соединение не будет проскальзывать под эксплуатационными нагрузками.

Растягивающая нагрузка

  • Штифт: Стандартные штифты не рассчитаны на значительные осевые растягивающие нагрузки. Растягивающие силы могут вытащить штифт, если он не удерживается зажимами или шплинтами, которые сами по себе могут подвергаться сдвигу.

  • Болт: Болты рассчитаны на растягивающие нагрузки. Предварительная нагрузка зажимает детали, а внешние растягивающие нагрузки изначально уменьшают силу зажима, а не непосредственно воздействуют на болт. Предел прочности зависит от марки материала, конструкции резьбы и диаметра.

Изгибающие и комбинированные нагрузки

И штифты, и болты подвергаются воздействию изгибающих моментов, что приводит к неравномерному распределению напряжений. Несоосные штифты или болты в соединениях с зазорами могут изгибаться, что снижает эффективную прочность. В сценариях комбинированной нагрузки (сдвиг + растяжение + изгиб) правильно спроектированные болтовые соединения обычно превосходят простые штифтовые соединения из-за их способности выдерживать зажим и противостоять нескольким типам нагрузки.

Режимы отказа

Штифт – износ, сдвиг, деформация

  • Износ/истирание: повторяющиеся движения вызывают потерю материала в штифте и отверстии, увеличивая зазор и снижая точность.

  • Разрушение при сдвиге: чрезмерная поперечная нагрузка приводит к разрушению штифта вдоль плоскостей сдвига.

  • Изгиб/податливость: неправильная посадка или смещение приводит к изгибу и необратимой деформации, что может привести к заеданию сустава.

Болт – снятие резьбы, поломка, ослабление

  • Снятие резьбы: выход из строя резьбы из-за чрезмерного затяжки, недостаточной длины зацепления или плохого качества материала.

  • Разрушение при растяжении: разрушение болта под действием чрезмерной растягивающей нагрузки, обычно в области резьбы.

  • Разрушение при сдвиге: сдвиг хвостовика под поперечной нагрузкой.

  • Ослабление. Вибрация или динамические нагрузки могут привести к ослаблению вращения гаек, что нарушит целостность соединения. Обычно требуются стопорные механизмы (контргайки, шайбы).

Рекомендации по проектированию

  • Выбор материала: В стандартную комплектацию входят высокопрочные стальные сплавы. Выбор материала влияет на прочность, вес, коррозионную стойкость и стоимость. Коррозия может значительно ухудшить характеристики штифта и болта.

  • Размер и допуск: Диаметр определяет площадь сдвига и растяжения. Допуск на посадку с точечным отверстием имеет решающее значение: слишком свободная посадка приводит к растеканию и ударным нагрузкам; слишком тугой усложняет сборку. Класс болта (например, 8,8, 10,9) определяет прочность.

  • Способ сборки: Правильная установка имеет жизненно важное значение. Булавки требуют надежного удержания; болты требуют контролируемого крутящего момента для достижения правильного предварительного натяга без повреждения резьбы.

  • Требования к техническому обслуживанию: Соединения в динамичных или агрессивных средах требуют регулярной проверки на износ, коррозию, ослабление крепления и деформацию.

Инженерные приложения и практические примеры

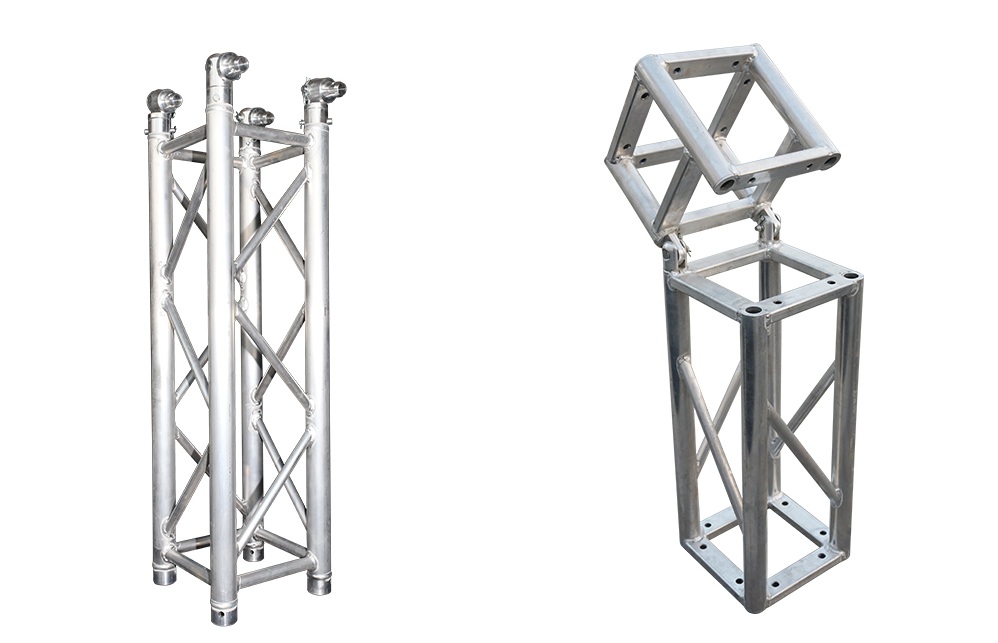

  • Модульные конструкции сцены: штифты с конусно-штифтовой системой выдерживают высокие срезывающие нагрузки, а болты фиксируют опорные плиты и раскосы, обеспечивая жесткость.

  • Леса или временные конструкции: системы на основе штифтов с запирающими механизмами обеспечивают быструю и безопасную сборку; болты обеспечивают жесткость и устойчивость конструкции.

  • Механические соединения: штифты идеально подходят в качестве точек поворота в движущихся рычагах или гидравлических цилиндрах; болты крепят стационарные рамы, коробки передач и опоры двигателя.

Заключение

Выбор между штифтами и болтами зависит от конструктивных требований. Штифты превосходно подходят для операций с преобладанием сдвига, поворота и быстрой сборки. Болты предпочтительнее использовать для жестких соединений, подвергающихся растягивающим усилиям, комбинированным нагрузкам и там, где требуется высокий зажим. При проектировании следует анализировать типы нагрузок, требования к перемещению, факторы окружающей среды и потребности в техническом обслуживании. Правильный выбор и установка имеют основополагающее значение для безопасной, надежной и эффективной работы конструкции.
