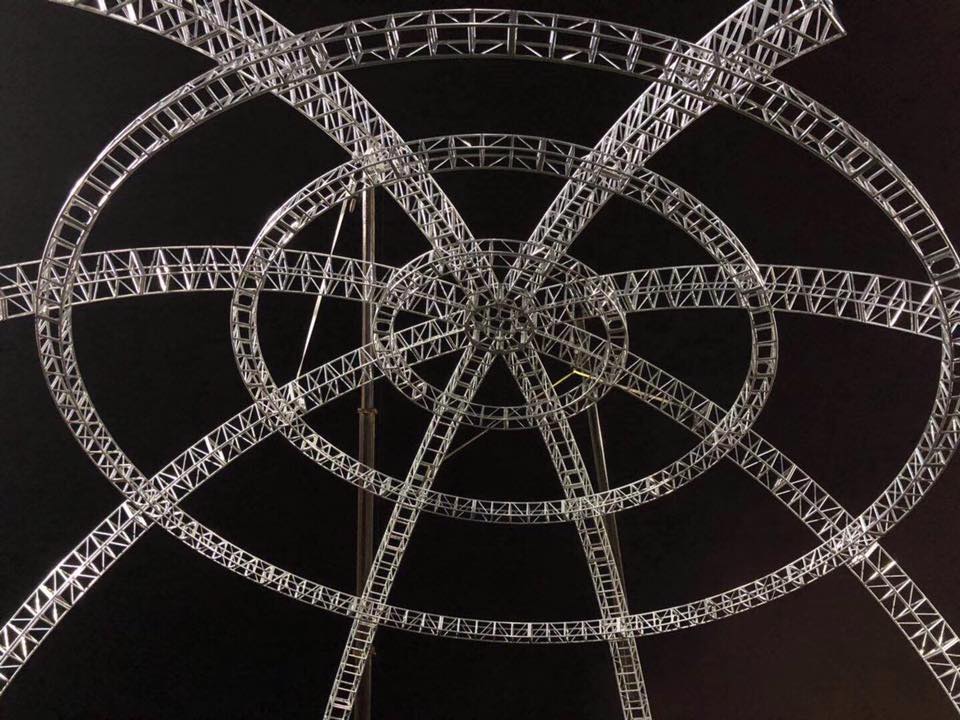

Как установить систему фермы на крыше купола

Процедура установки для системы фермы на крыше купола

Установка системы фермы на крыше требует тщательного планирования, специализированного оборудования и поэтапного подхода для обеспечения целостности и безопасности конструкции. Ниже приведено пошаговое руководство, адаптированное к вашим требованиям:

1. Предварительно установленная подготовка

• Проверка дизайна :
  Подтвердите геометрию купола, размеры фермы и детали соединения с использованием программного обеспечения для 3D -моделирования (например, AutoCAD или Tekla). Убедитесь, что совместимость с подъемной емкостью башни (проверьте диаграммы загрузок).

• Настройка сайта :

• Очистите зону строительства и выровняйте землю.

• Установите временные якоря или балластные точки для стабилизации крана.

• Соберите наземную экипаж с режимами, инженерами и операторами крана.

2. Сборка центральной вершины

• Установка центрального разъема :

• Установите центральный разъем (например, стальной концентратор или узл) на вершине купола. Это служит основной точкой прикрепления для радиальных ферментов.

• Используйте временное крепление для стабилизации разъема во время сборки.

• Эрекция Apex Truss :

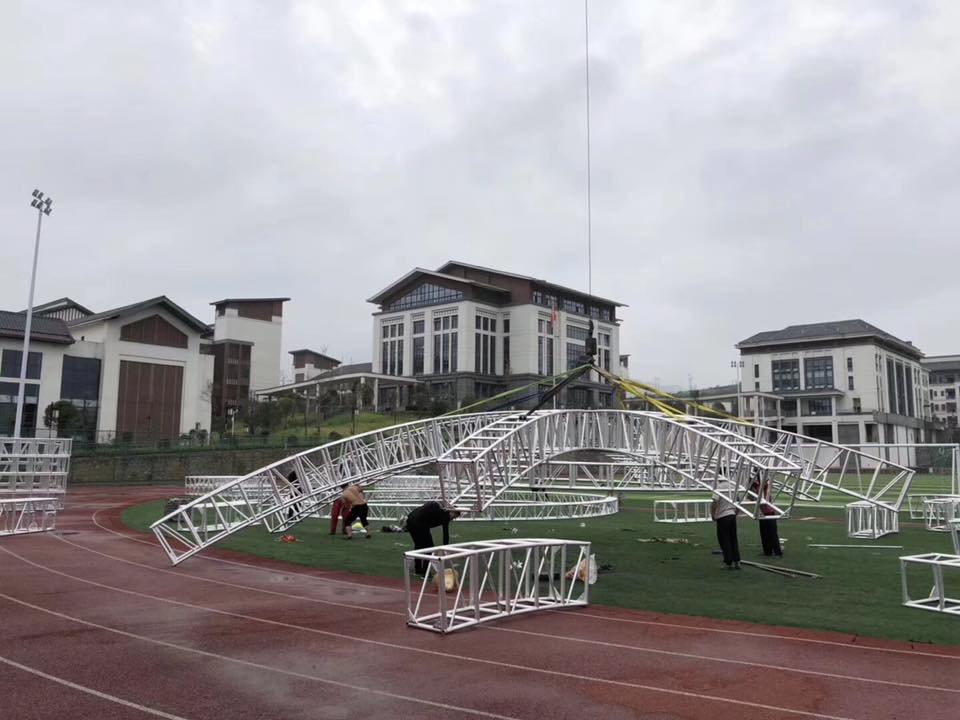

• Поднимайте первую изогнутую ферму (радиальную ферму) в верхний центр, используя башню.

• Закрепите его до центрального разъема с помощью болтов, булавок или сварки, в зависимости от дизайна.

3. Установка радиальной фермы

• Вертикальные сегменты фермы :

• Установите последующие радиальные фермы вокруг центрального разъема, равномерно распределив их (например, каждые 15–30 градусов).

• Используйте кран, чтобы поднять каждый сегмент в положение и временно закрепите его на разъем Apex.

• Промежуточное крепление :

• Добавьте диагональное или горизонтальное крепление между радиальными фермами, чтобы противостоять боковым силам во время сборки.

4. Горизонтальное строительство кольца

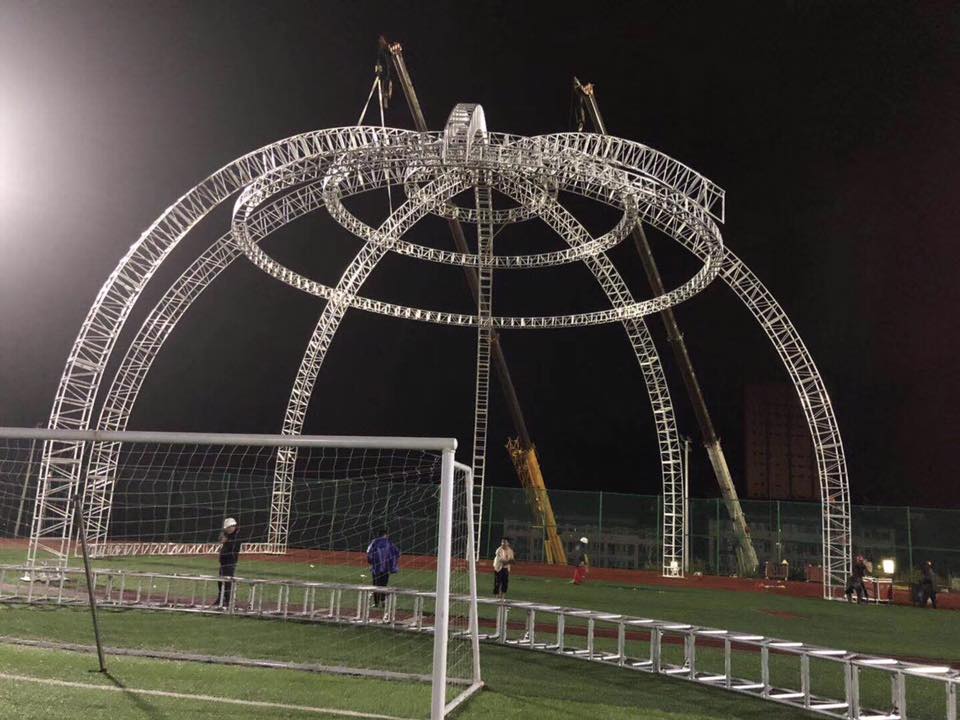

• Первое горизонтальное кольцо :

• Как только верхняя радиальная ферма на месте, установите первое горизонтальное кольцо ферм на желаемой высоте (например, самая низкая точка купола).

• Подключите каждый конец фермы с соседними радиальными фермами, используя предварительно инженерные узлы или болтовые соединения.

• Покрементная подъем :

• Работа с краном : постепенно поднимайте всю частично собранную конструкцию выше, используя башню.

• Добавьте последующие кольца : установите каждое новое горизонтальное кольцо фермы последовательно, работая вверх от первого кольца.

• Безопасные соединения : затяните все болты, булавки или сварочные соединения, поскольку каждое кольцо расположено.

5. Окончательная сборка и заземление

• Самые верхние кольца :

• Заполните купол, установив самые высокие горизонтальные кольца, гарантируя, что они подключаются к радиальным фермам и разъем Apex.

• Интегрируйте любые архитектурные функции (например, в окне окля, вентиляция или облицовка).

• Закрепление заземления :

• Как только купол полностью собран, прикрепите его на землю, используя веса балласта, бетонные фундаменты или натяжные кабели.

• Проверьте стабильность в отношении ветра и сейсмических нагрузок на локальные строительные нормы.

6. Проверки качества и меры безопасности

• Проверка соединения :

• Осмотрите все болтовые, закрепленные или сварные суставы на наличие стеснения и выравнивания.

• Распределение нагрузки на нагрузку с использованием датчиков для деформации или тепловой визуализации (если необходимо).

• Протоколы безопасности :

• Используйте веревки и жгуты безопасности во время операций с краном.

• Реализуйте мониторинг скорости ветра, чтобы остановить работу во время сильных ветров.

• Следуйте руководящим принципам OSHA/Eurocode для защиты от падения и лесов.

Ключевые соображения

• Вместимость крана : убедитесь, что кран может обрабатывать комбинированный вес ферм, оснастки и динамические нагрузки во время подъема.

• Модульная конструкция : выберите предварительно изготовленные сегменты фермы, чтобы минимизировать время сборки на месте.

• Смягчение погоды : защитите соединения с водонепроницаемыми герметиками или брезентами в дождливые периоды.

Пример рабочий процесс (ссылка на отраслевые стандарты)

1. Система Layher/Eurotruss :

• Используйте модульные фермы Layher (например, F34/F44) и башенные краны (например, башня MPT) для сборки.

• Следуйте методу 'Земной поддержки ' для инкрементного подъема (документ 45).

2. Геодезический купол :

• Реализуйте геодезисную структуру с треугольными фермами, последовательно поднимая каждый модуль Пентагона/шестигранного шестигранника (документ 25).

Следуя этому структурированному подходу, система фермы на крыше купола может быть установлена ​​эффективно, безопасно и к необходимым спецификациям. Всегда консультируйтесь с инженерами-конструкциями и операторами крана для корректировки в режиме реального времени во время строительства.
