Как установить сверхпрочную концертную крышу: фестивальная система площадью 560 м² (пошаговое руководство)
Просмотры:12 Автор:Pедактор сайта Время публикации: 2025-11-14 Происхождение:Работает

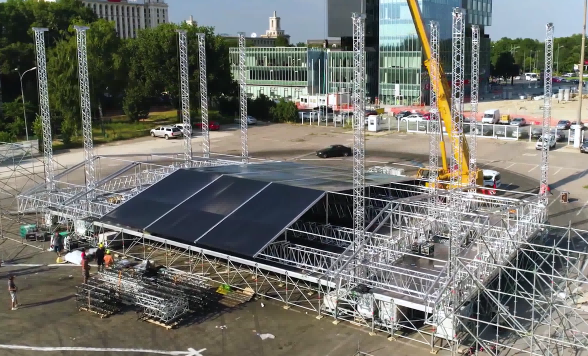

Как установить сверхпрочную концертную крышу: фестивальная система площадью 560 м² (пошаговое руководство)
Постройте крышу главной сцены фестивального уровня , которая выдержит 38,5 тонн освещения, систем громкой связи и светодиодных стен, выдерживающих скорость ветра до 109 км/ч , менее чем за 48 часов..
Почему мощные концертные сцены на крыше необходимы для фестивалей
Ведущие фестивали, такие как Rock am Ring , Pukkelpop и SummerBreeze, зависят от крупномасштабных ветроустойчивых крыш сцен, которые защищают исполнителей, оборудование и публику. Эта концертная кровельная система площадью 560 м² (31 м × 18 м) имеет пролет в свету 20 м и высоту 11 м , выдерживает общую подвесную нагрузку 38,5 тонн и на 8 % превышает европейские ветровые стандарты..
Это полное руководство по установке крыши концертной сцены покажет вам , как построить профессиональную крышу фестивальной сцены — от подготовки площадки до окончательного натяжения навеса — с использованием проверенных прочных сценических ферм..
Шаг 1: Обследование места и предварительное планирование установки крыши концертной сцены
Спецификация
задачи
Продолжительность этапа
20 м (без центральных опор)
Высота просвета
11 м (идеально подходит для такелажа, пиротехники и артистов)
Общее покрытие крыши
31 м (Д) × 18 м (Ш) = 560 м²
Номинальная ветровая нагрузка
109 км/ч (на 8% выше Еврокода)
Требование к почве
Несущая способность минимум 150 кПа
Совет для профессионалов : используйте лазерный уровень и пенетрометр почвы за 48 часов до установки. На мягком грунте установите стальные опорные пластины или анкеры для грунта , чтобы предотвратить оседание во время монтажа концертной сцены..
Шаг 2. Выберите правильную стропильную систему для тяжелых сценических крыш.
Компонент
Спецификация
Цель
Башни
Усиленная ферма 390 мм
Выдерживает более 50 тонн на башню в сжатом состоянии.
Установите линейные массивы или светодиодные видеостены.
Почему ферма высотой 1 м? Больший момент инерции уменьшает отклонение при асимметричных нагрузках , что критически важно для безопасного подвешивания светодиодов на стену или одностороннего крепления громкоговорителей..
Шаг 3. Полный график строительства сцены на крыше концерта (48 часов)
День 1: Возведение и фундамент башни
Уложите стальные опорные плиты на выровненную лазером поверхность.
Поднимите 4 угловые башни с помощью телескопического крана (400 кг на секцию 5 м).
Установите диагональные поперечные распорки для обеспечения поперечной устойчивости.
Закрепите растяжками под углом 45°, чтобы противостоять подъему ветра.
День 2: Сборка основной решетки и крыла PA
Поднимите модули решетки размером 1 м × 1 м на место.
Закрепите высокопрочными шпильками и затяните в соответствии со спецификацией.
Построить боковые крылья PA (грузоподъемностью 7 т каждое).
Добавьте решетку подиума для безопасного доступа монтажников во время настройки концертного освещения..
Последние 6 часов: установка и натяжение навеса
Разверните навес из ПВХ с уровня земли.
Прикрепите угловые ремни с храповым механизмом и талрепы.
Примените систему натяжения, предотвращающую скопление воды , чтобы предотвратить провисание воды.
Проверьте провисание < 5 см по всему навесу крыши площадью 560 м²..
Никакого скопления воды = никакой неожиданной нагрузки в 500 кг во время дождя — это важно для безопасности фестиваля на открытом воздухе.
Безопасное распределение нагрузки: повесьте 38,5 тонны на крышу концертной сцены
Зона
максимальной нагрузки
общего использования
Центральная сетка
24,5 тонны УДЛ
Концертное осветительное оборудование, видеокубы
Левое крыло ПА
7 тонн
Динамики линейного массива
Правое крыло ПА
7 тонн
Светодиодная видеостена или башни задержки
Общая емкость
38,5 тонн
Полная комплектация фестивальной продукции
Правило безопасности : Никогда не превышайте 80% номинальной нагрузки во время загрузки или репетиций.
Защита от ветра и непогоды для крыш фестивальных сцен (номинальная скорость 109 км/ч)
Превышает Еврокод EN 1991-1-4 на 8% для временных разборных конструкций..
Растяжки + балластные блоки (бетонные или водные) на каждой башне.
Живой мониторинг анемометра во время работы.
Протокол Шторма :
80 км/ч → Нижние светофоры
100 км/ч → Немедленно покинуть сцену.
Инструменты и бригада для профессиональной установки крыши концертного зала
Количество
товара
100-тонный телескопический кран
1
Сертифицированные монтажники (ETCP или эквивалент)
6–8
Лазерный уровень + анемометр
1 каждый
Динамометрический ключ (болты М20)
2
Ремни с храповым механизмом + талрепы
16
Окончательный контрольный список перед саундчеком для крыши концертной сцены
Все болты затянуты моментом 450 Нм.
Равномерное натяжение купола (без складок и впадин)
Скорость ветра < 60 км/ч
Тензодатчики на подвесах PA (рекомендуется)
План чрезвычайного удара распечатан и проинформирован
Вывод: постройте крышу фестивальной сцены профессионального уровня.
Сверхпрочная концертная сцена на крыше — это больше, чем просто сталь и ткань — это инженерная надежность . Благодаря пролету в свету 20 м, , грузоподъемности 38,5 тонн и скорости ветра 109 км/ч вы можете установить крышу главной сцены фестиваля , которая выдержит штормы, обеспечит полную производительность и будет установлена менее чем за 48 часов..
Готовы спланировать строительство вашей крупномасштабной концертной сцены.?
Свяжитесь с сертифицированной сценической инженерной фирмой для получения консультации и расчета индивидуальной нагрузки.
Ключевые слова : установка крыши концертной сцены, , сверхмощная ферма сцены, , руководство по сборке фестивальной сцены, , навес сцены, 560 м², , ветроустойчивая крыша сцены, 109 км/ч, , такелаж крыльев PA, , нагрузка на концертное освещение, , безопасность сцены на открытом воздухе, , система натяжения крыши сцены.
Поделитесь этим руководством по установке фестивальной сцены со своей производственной командой — и сообщите нам, когда у вас поднимется крыша! ✨

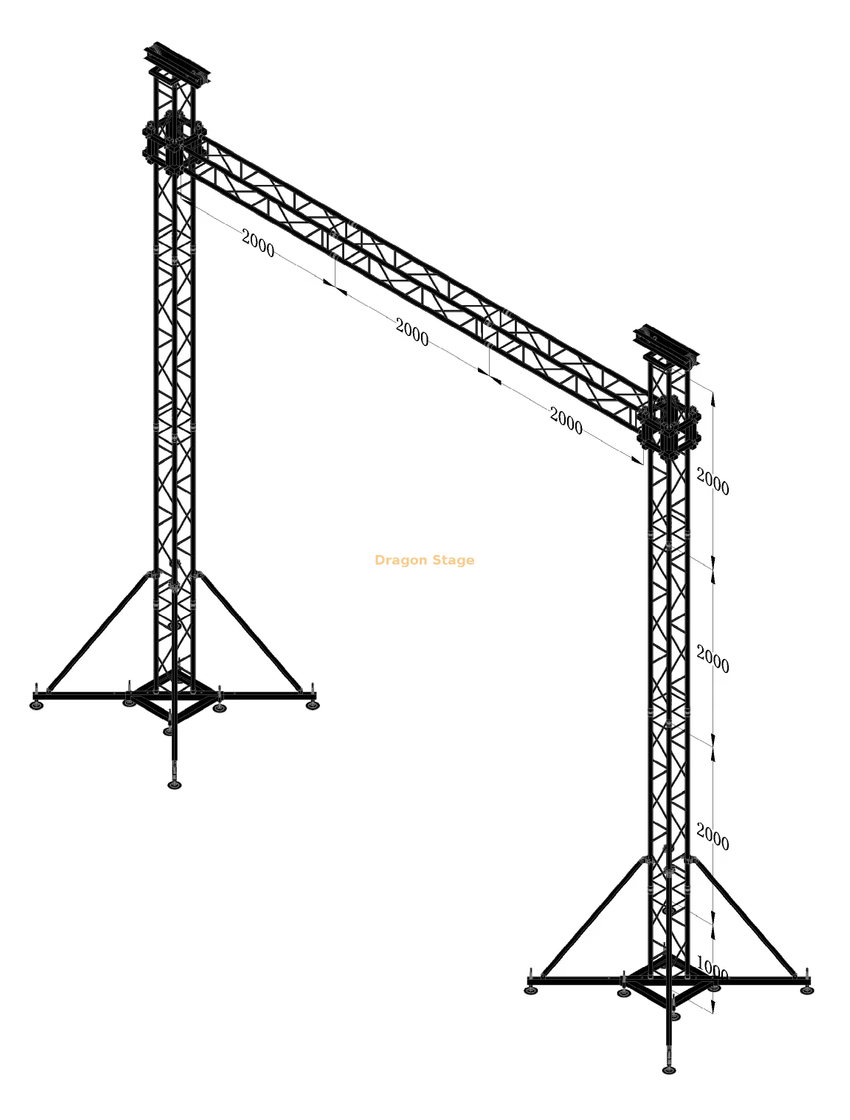

Профессиональная система наземной поддержки светодиодной видеостены шириной 6 м — сверхпрочная алюминиевая ферма высотой 7 м для установки ворот на широкоформатные внутренние и наружные цифровые дисплеи

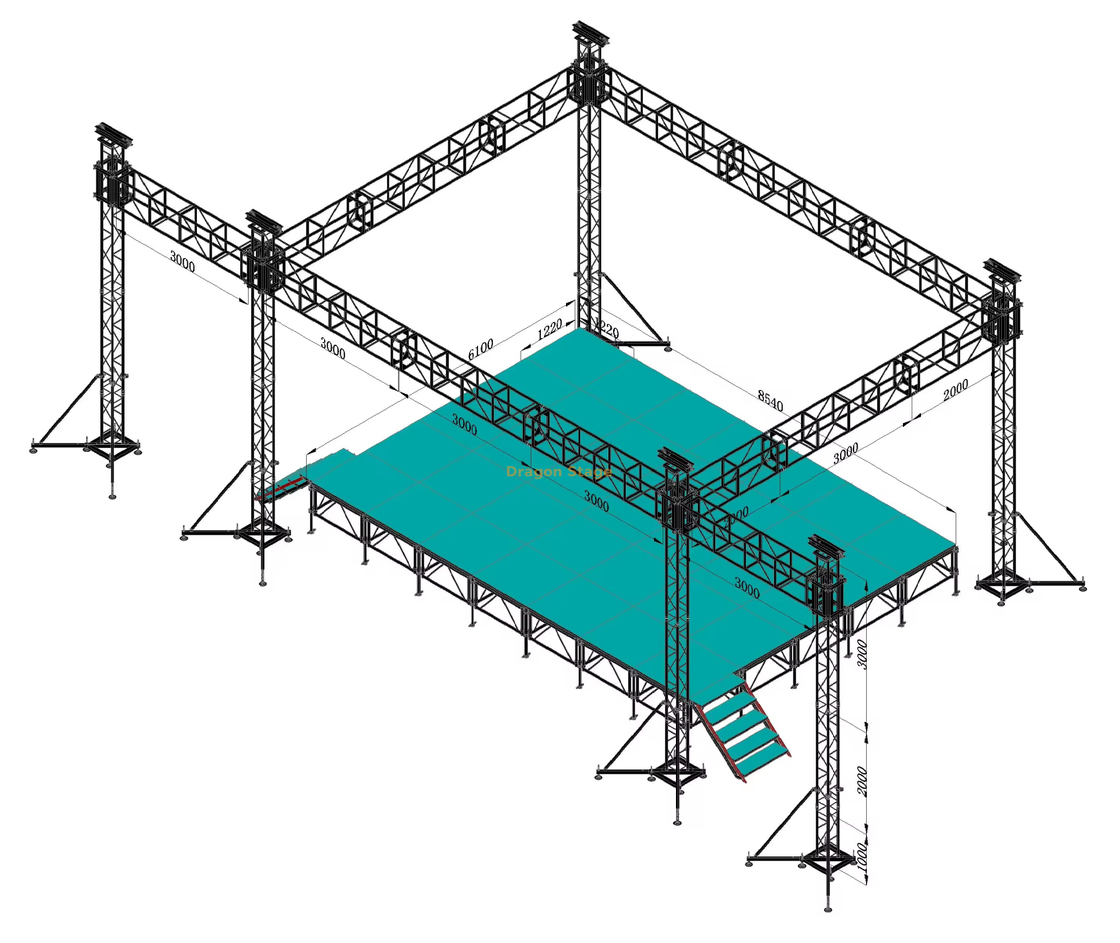

Профессиональная ферменная система освещения дискотеки в помещении размером 9 x 7 м - 4-колонная сверхпрочная алюминиевая сценическая установка высотой 6 м с двойными крыльями динамиков линейного массива длиной 3 м

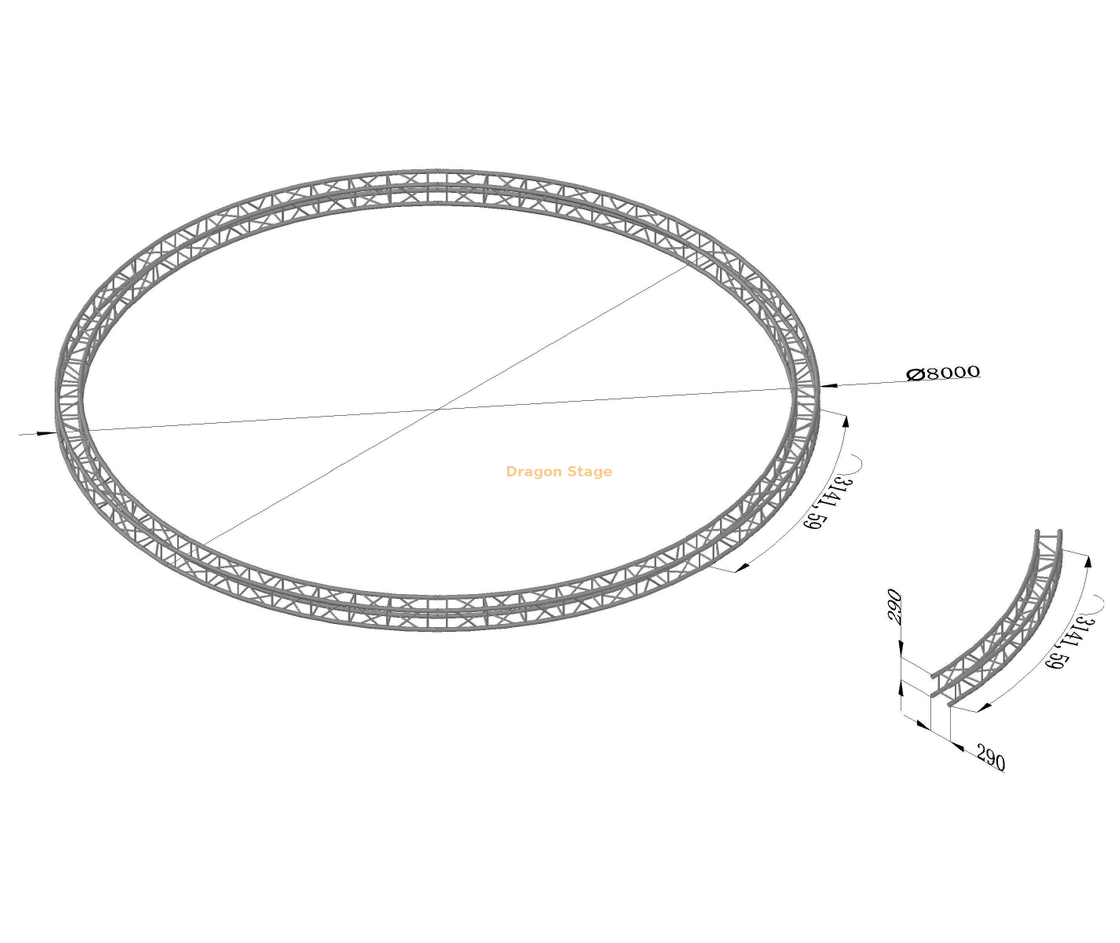

Профессиональная алюминиевая круглая ферма диаметром 8 м — индивидуальная круглая квадратная ферменная конструкция для свадебного освещения, визуальных эффектов на концертах и поддержки круглого светодиодного экрана.

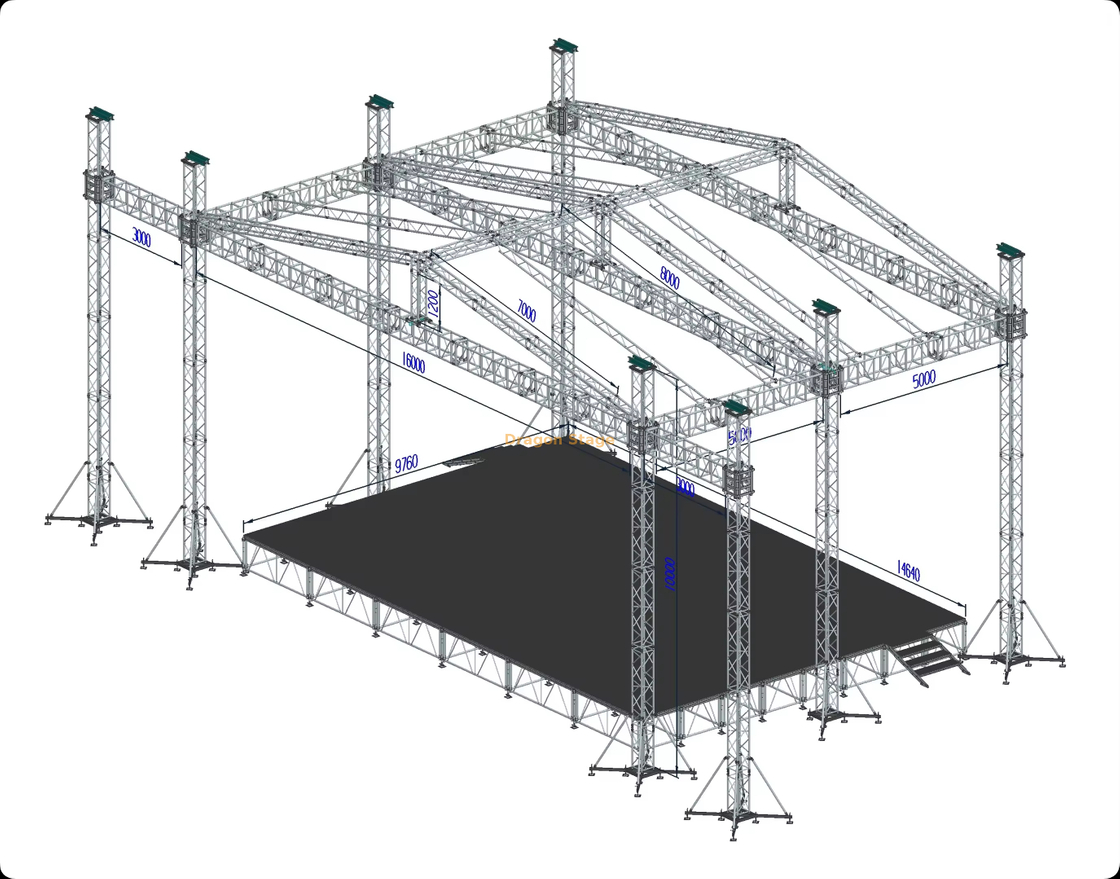

Профессиональная алюминиевая ферменная система для сцены размером 16 x 10 м — 6-колонная сверхмощная наземная опорная установка высотой 10 м с двумя крыльями громкоговорителей PA длиной 3 м для крупных мероприятий в закрытых помещениях
Это пользовательская полная установленная портативная крыша фермы алюминиевого сплава, ее общие размеры имеют длину 12 м, глубиной 8 м и высотой 7 м с 2 крыльями для динамиков, и каждый из них составляет 2 м. Сценическая платформа длиной 10,98 м, шириной 7,32 м и высотой 1,2-2 м с 2 лестницами.

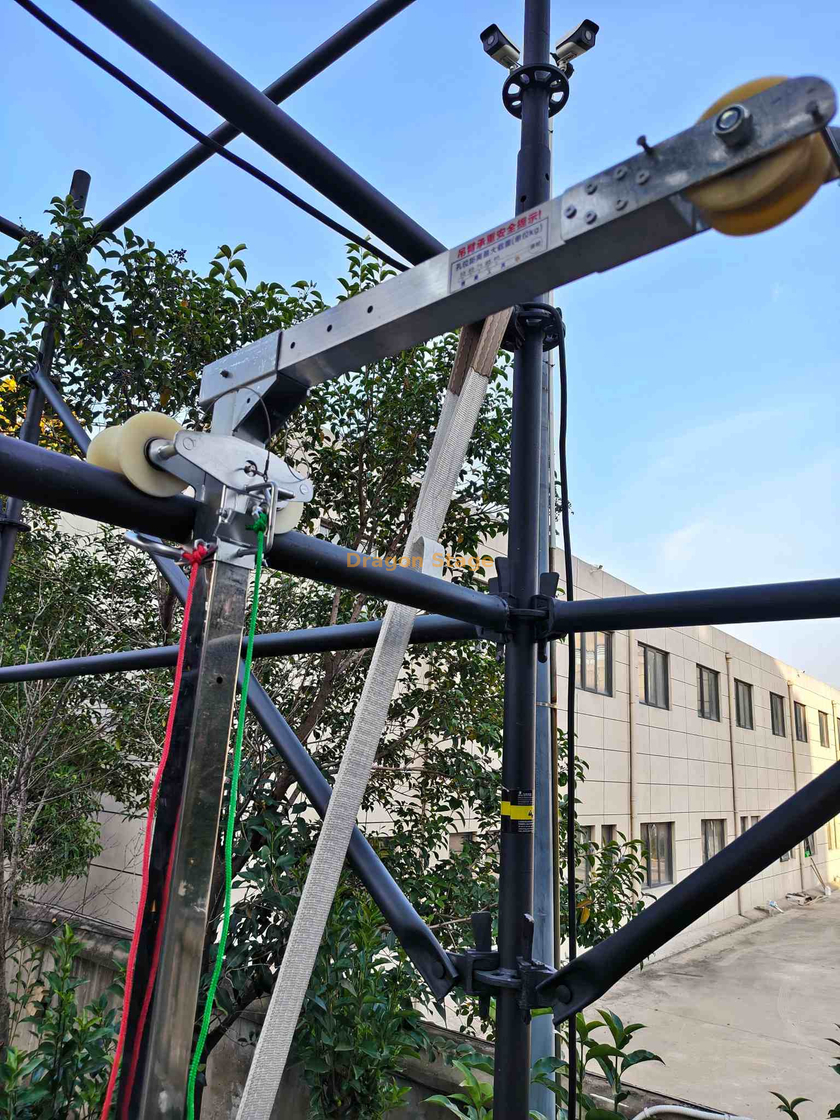

Профессиональный специальный подвесной кронштейн для светодиодных дисплеев и мобильного освещения — усиленный подъемный рычаг для экрана, совместимый с лесами Layher и ферменными системами из круглых труб

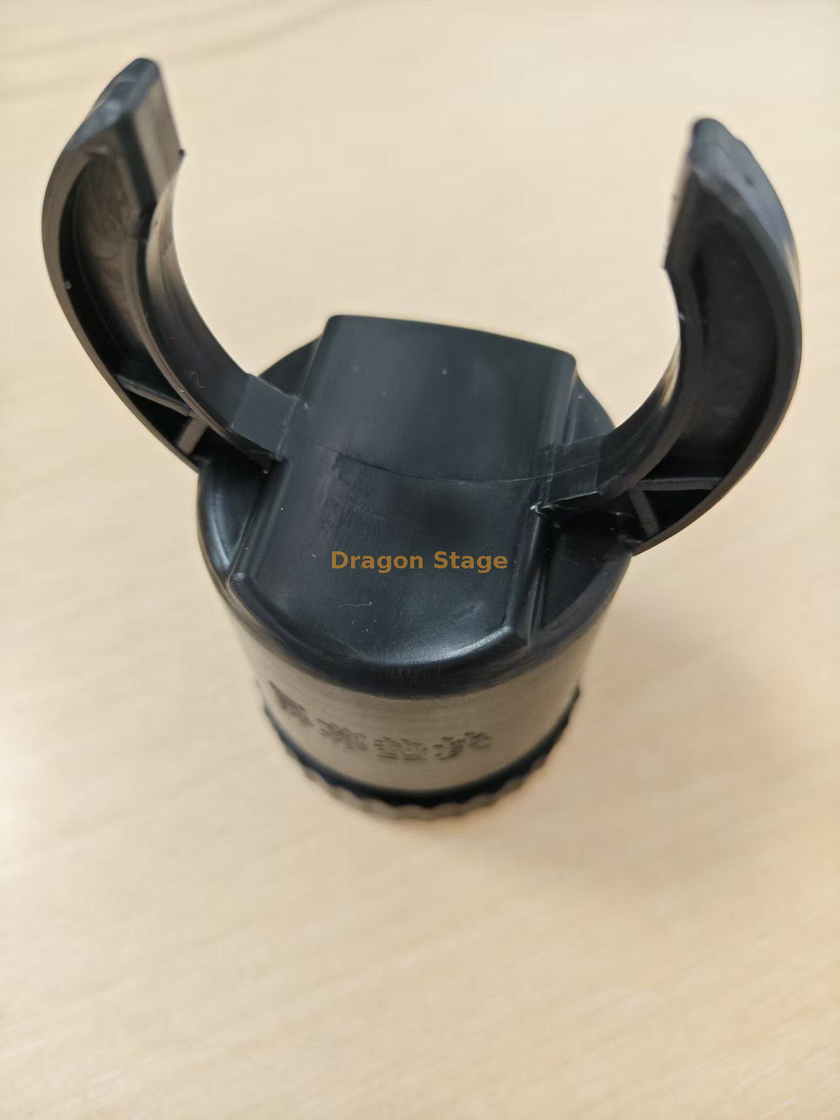

Профессиональная система крепления блока светодиодной панели для аренды — прецизионный регулируемый кронштейн со стопорной гайкой для установки видеостены на сценической ферме

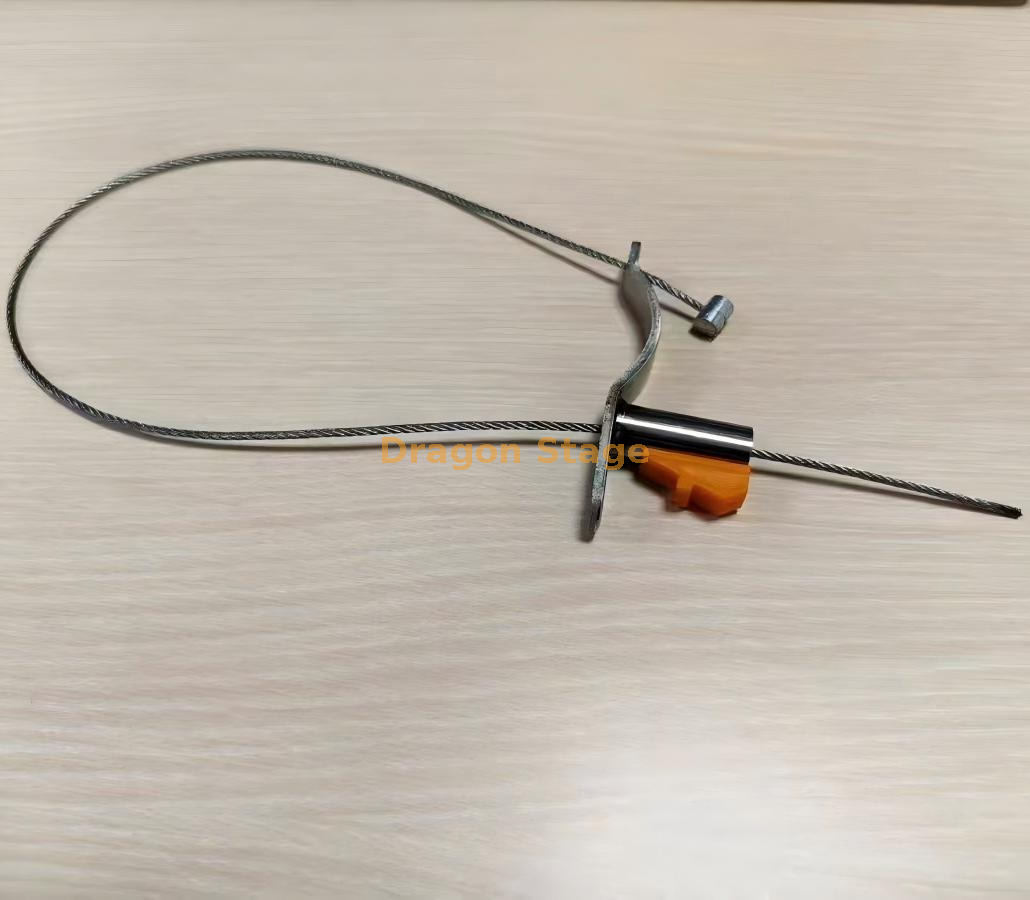

Профессиональный инструмент для связывания пряжек стального троса ферменной конструкции светодиодного экрана — прочный вспомогательный натяжной ремень с надежной фиксирующей пряжкой для установки сценического дисплея

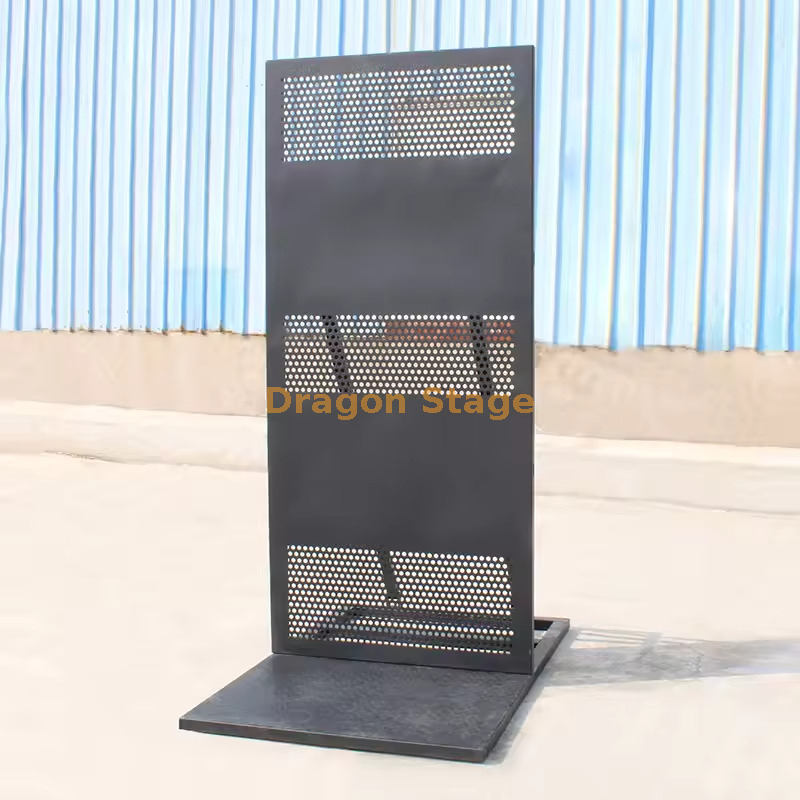

Профессиональный сверхпрочный металлический противовзрывной барьер высотой 2,2 м для мероприятий на сцене - защитное ограждение шириной 1 м с усиленным основанием ферменной конструкции

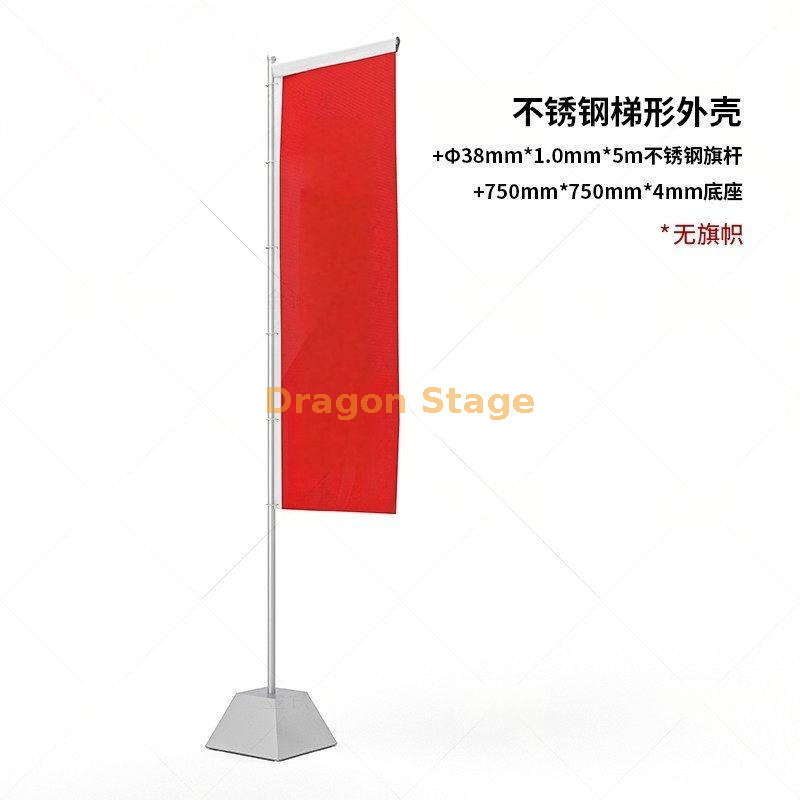

Профессиональный флагшток для наружной рекламы из нержавеющей стали длиной 5 м с прочным основанием из марганцевой стали - ветроустойчивый телескопический баннерный столб для мероприятий и выставок

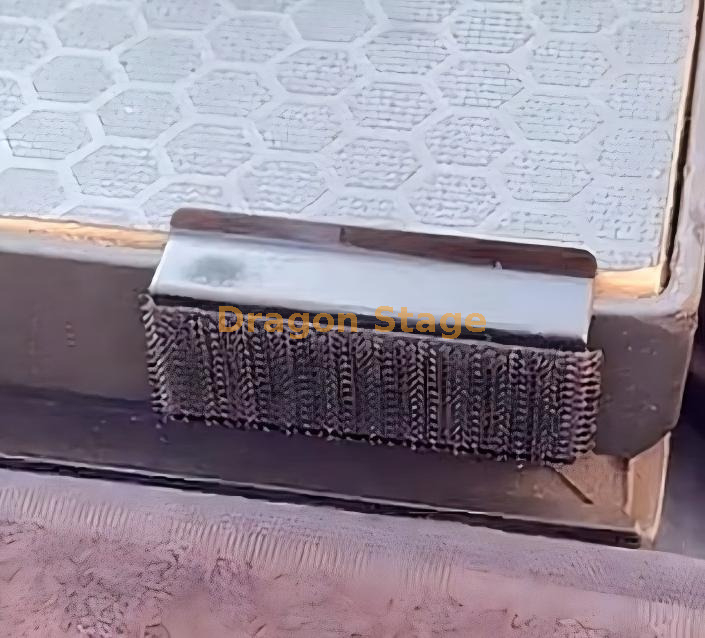

Улучшите эстетику вашего мероприятия с помощью профессиональных зажимов для вешалок для сценических юбок. Эти прочные металлические зажимы для краев оснащены липучкой с удобным крючком, позволяющей надежно закрепить плинтус сцены на любой сценической площадке с алюминиевой рамой. Разработан для быстрой установки и чистой, бесшовной отделки концертных сцен, свадебных площадок и стоек для корпоративных мероприятий.

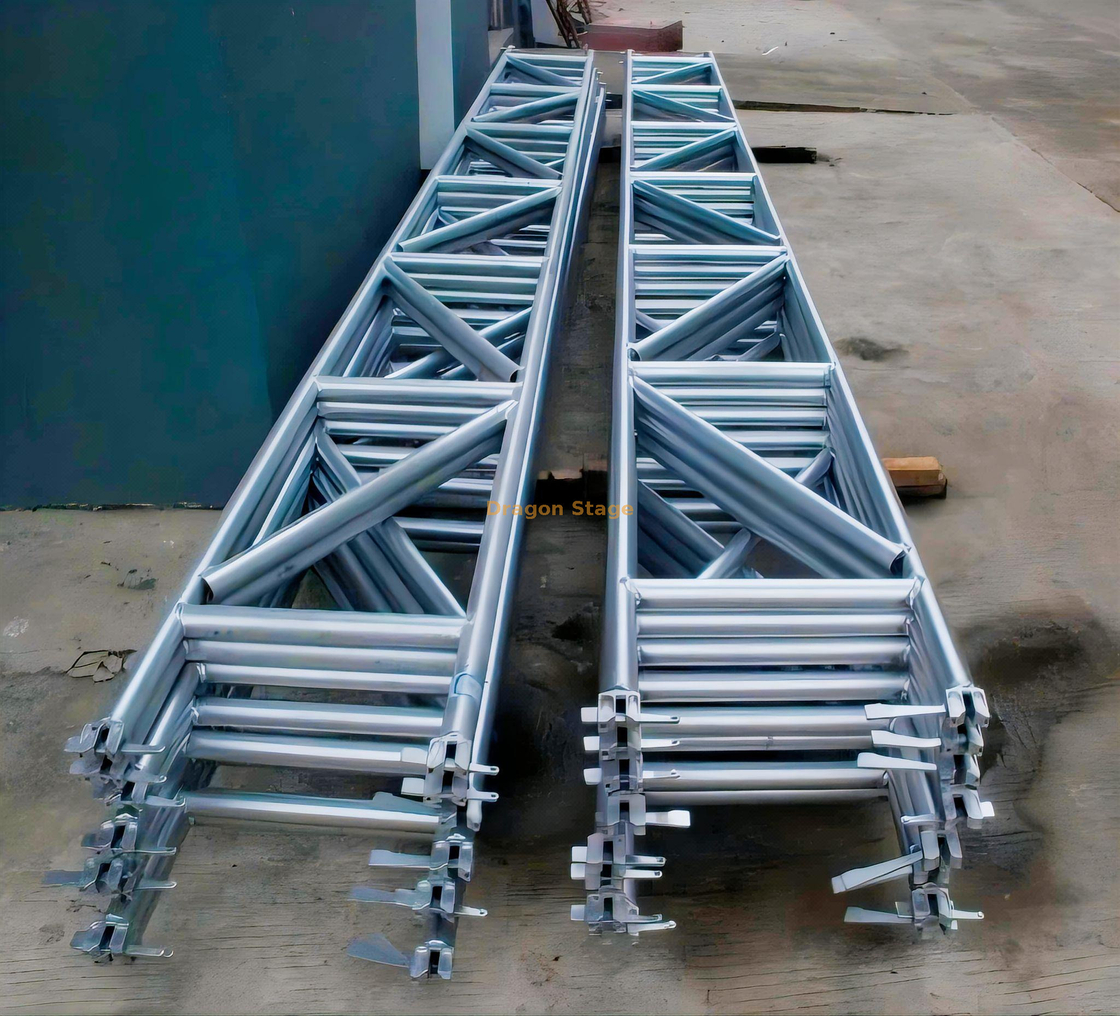

Сверхмощная лестничная балка из горячеоцинкованной стали длиной 4 м - опорная балка промышленных лесов шириной 500 мм для временных конструкций, выдерживающих высокие нагрузки
Профессиональный стальной барьер для мероприятий шириной 1,2 м. Прочные оцинкованные перила для пешеходов высотой 1 м для фестивалей на открытом воздухе и управления толпой.

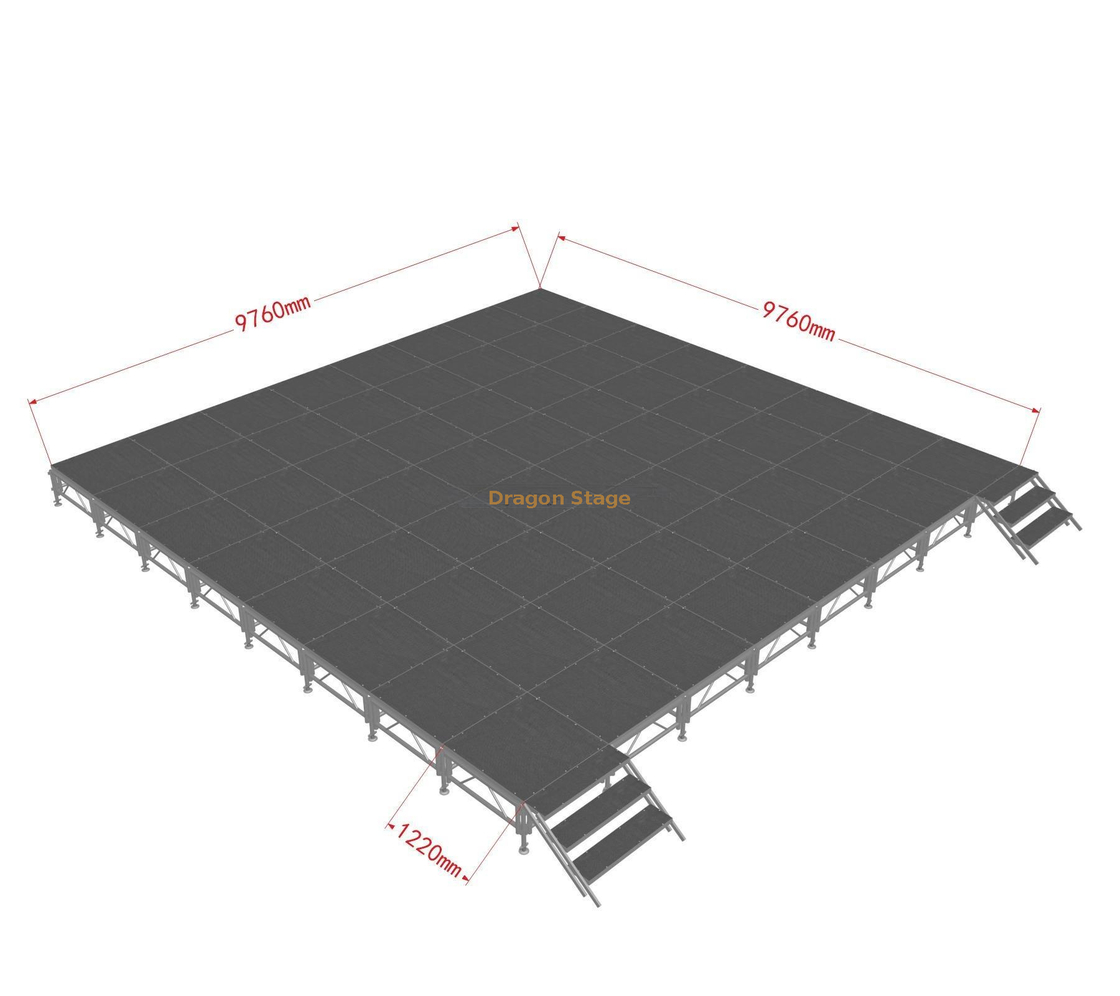

Алюминиевые подиумы — популярный выбор для концертов благодаря своей долговечности и универсальности. Наш подиум размером 9,76x9,76 м оснащен двумя лестницами, обеспечивающими легкий доступ для артистов и докладчиков. это 32x32 фута.

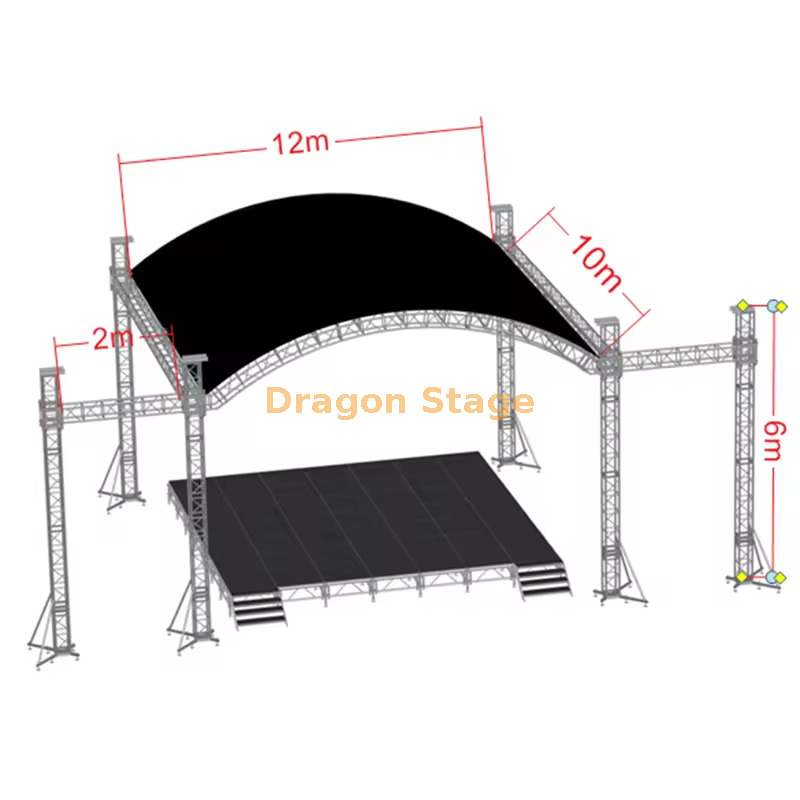

Профессиональная алюминиевая купольная палатка размером 12 x 10 м. Ферменная система крыши сцены - 4-колонная наземная опорная конструкция высотой 6 м с двойными крыльями динамиков длиной 2 м.

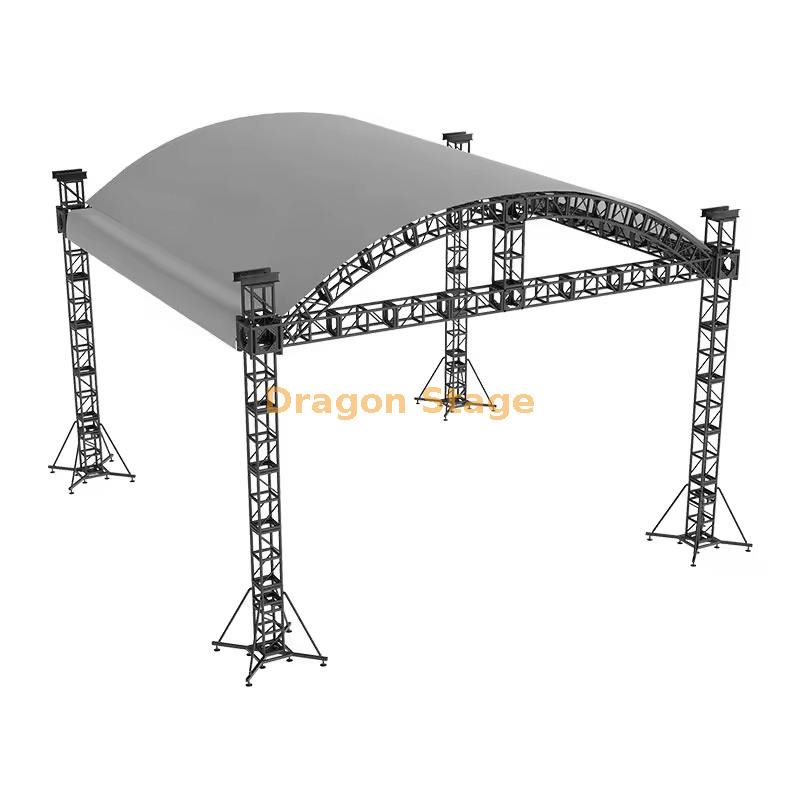

Профессиональная арочная алюминиевая сценическая система крыши размером 10 x 8 м — сверхпрочная 4-колонная наземная опора высотой 6 м, изогнутая ферменная конструкция для мероприятий на открытом воздухе

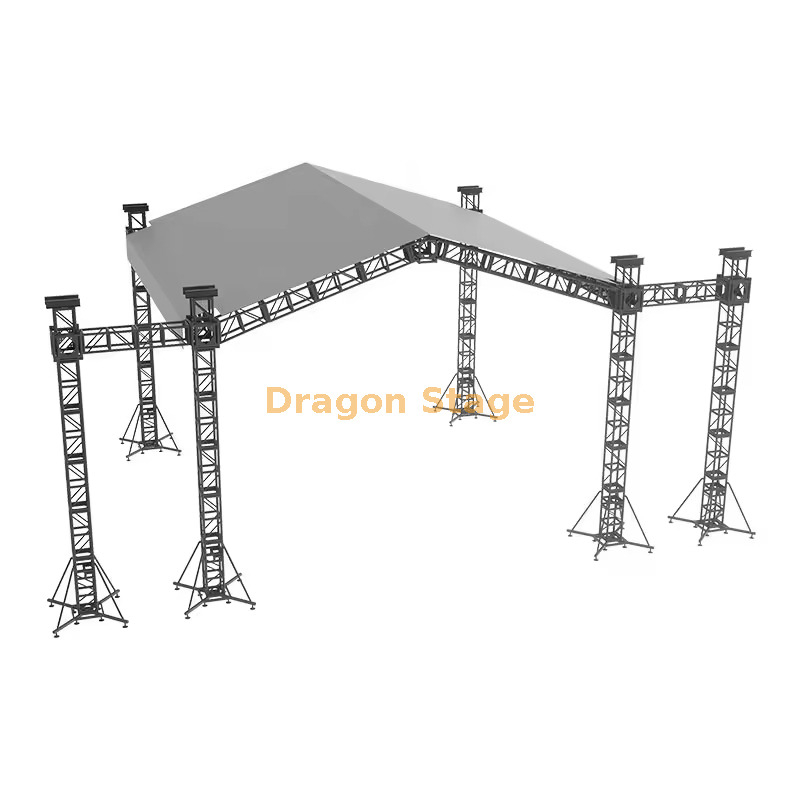

Профессиональная алюминиевая ферменная система с плоской крышей размером 10 x 8 м - солнцезащитная конструкция высотой 6 м с двойными крыльями линейного массива длиной 2 м

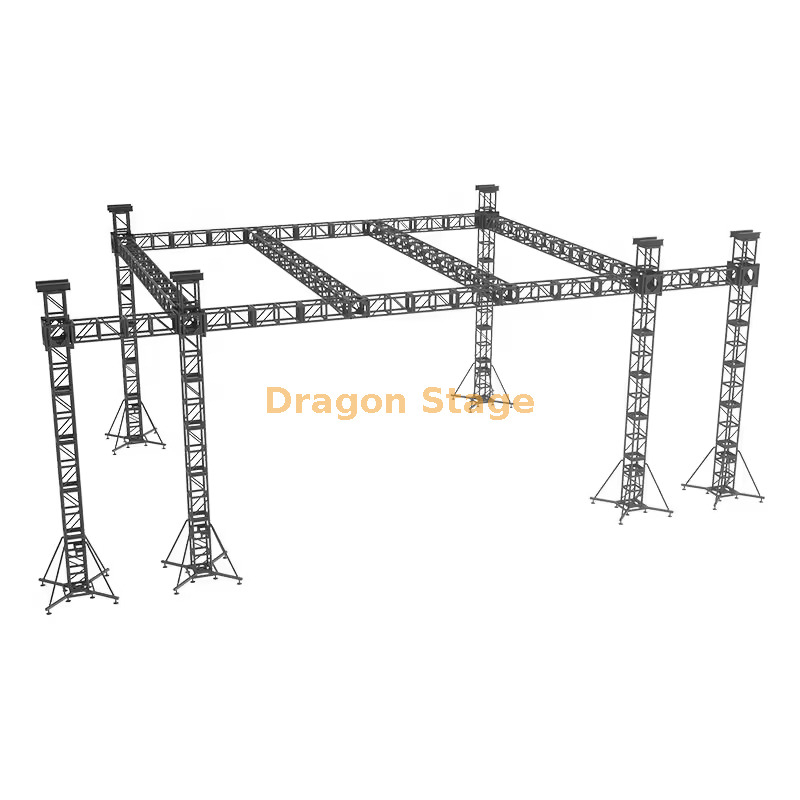

Профессиональная алюминиевая ферменная система крыши сцены размером 10 x 8 м — 4-опорная наземная опора высотой 6 м с двумя вертикальными осветительными балками и крыльями динамиков длиной 2 м.

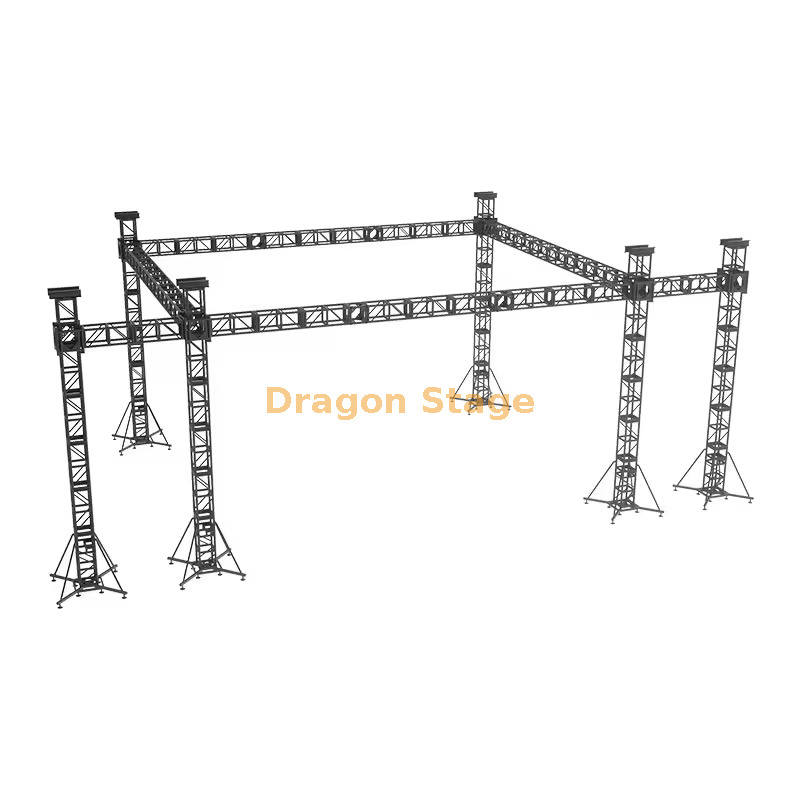

Профессиональная сценическая ферменная система из алюминиевого сплава 10 x 8 м — осветительная установка высотой 6 м с 4 опорами на земле и двойными крыльями громкоговорителей высотой 2 м

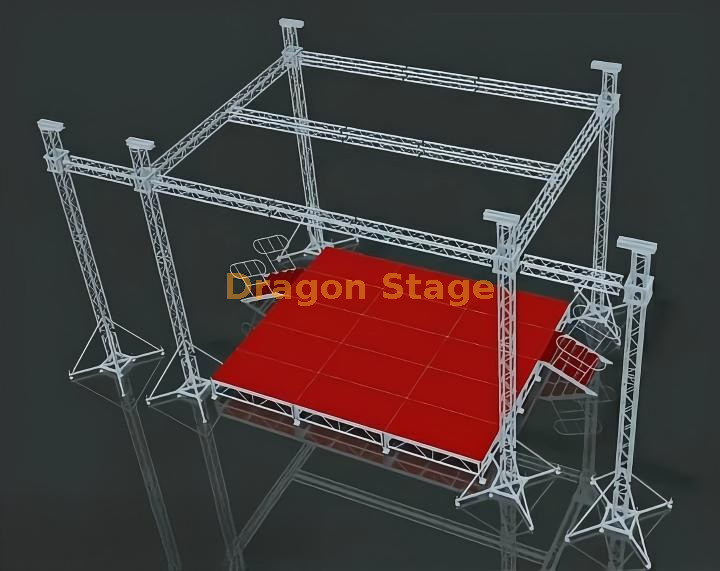

Профессиональная алюминиевая ферменная система для сцены Pro Audio размером 7 x 6 м — 4-колонная наземная опорная конструкция высотой 7 м с центральной армирующей балкой и двойными крыльями PA длиной 2 м

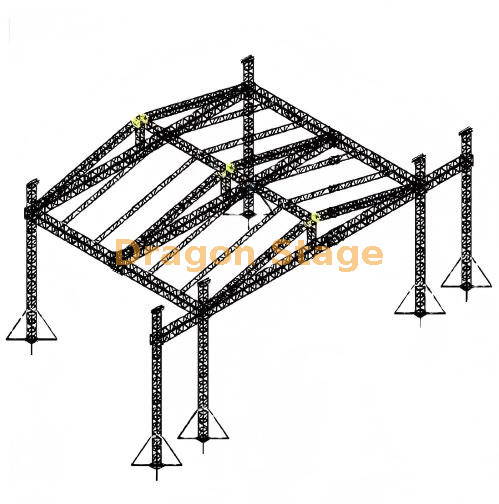

Профессиональная алюминиевая ферменная система освещения крыши сцены размером 12 x 8 м — 4-колонная наземная опорная конструкция высотой 8 м с центральной армирующей балкой и двойными крыльями динамиков длиной 2 м

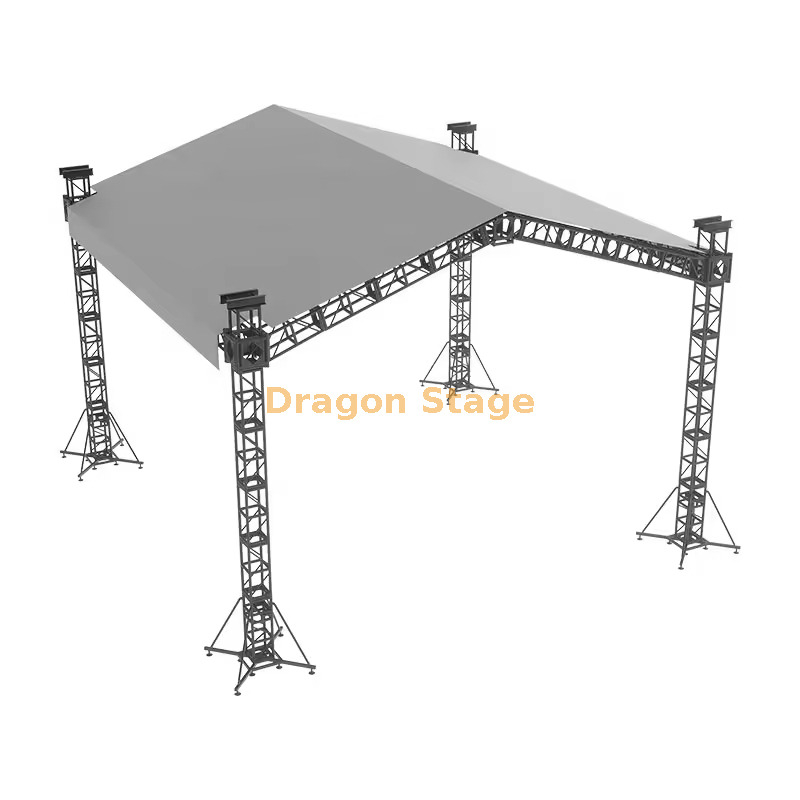

Алюминиевая стропильная система Alustage 8 x 8 м для открытой концертной крыши — профессиональная 4-опорная наземная опорная конструкция для сцены высотой 6 м

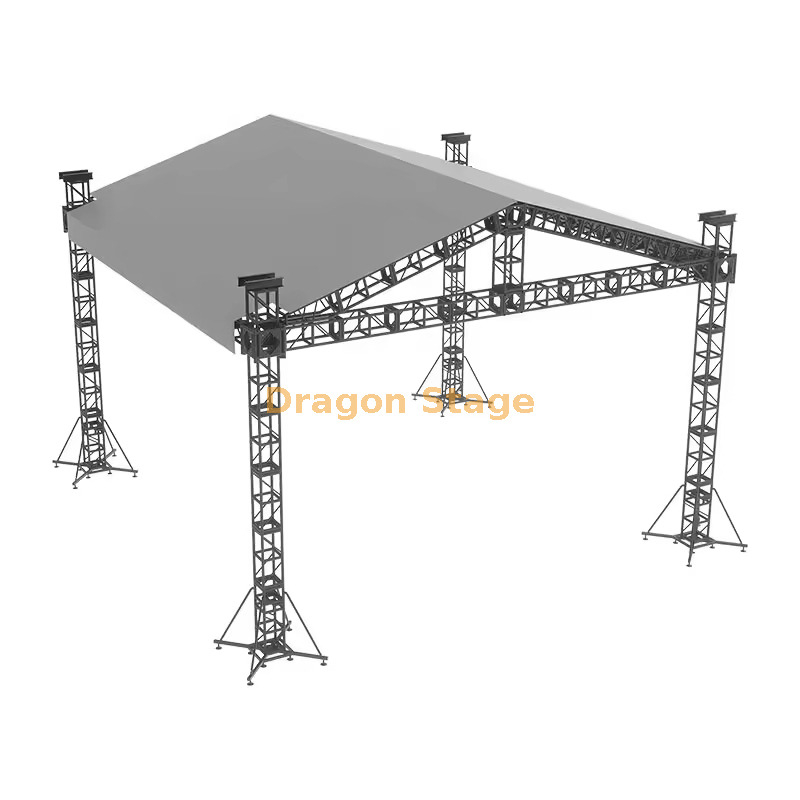

Профессиональная алюминиевая ферменная система крыши для мероприятий на открытом воздухе размером 8 x 5 м - сверхпрочная 4-колонная конструкция сцены с наземной опорой высотой 6 м
