Вес упаковки: 2600 кг.
объем упаковки: 28 куб.м.
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 14,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 4,0 | CS520 × 760 | 8 шт |
| 2,00 м | 50 × 4,0 | CS520 × 760 | 2 шт |
| 1,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 4,0 | CS520 × 760 | 8 шт |
| 2,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 8,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| лучевой куб | 6 лиц | CS520 × 760 | 0pcs |
| Рама башня | Блок с рукавом Spigot L | 4 шт |
| Стальная база л | 4 шт |
| Верхний раздел L. | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,40 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,20 м косых лучей | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 7,20 М Лестничная ферма | 10 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 2,20 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| 1 | Подключить тарелку с зажимом | CS289 × 289 | 2 шт |
| Одиночный зажим | 20 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 274.96 | 1 шт |
Представляем нашу алюминиевую ферму на крыше профессионального уровня — прочное и надежное решение для крупномасштабных мероприятий на открытом воздухе, концертов, фестивалей и временных инсталляций. Разработанный для того, чтобы выдерживать сложные погодные условия, этот столик обеспечивает исключительную долговечность, оставаясь при этом легким, что облегчает сборку и транспортировку.
Эта конструкция длиной 14 метров, глубиной 12 метров и высотой 9 метров обеспечивает достаточно места для выступлений, оборудования и персонала. Алюминиевая конструкция обеспечивает устойчивость к ржавчине и коррозии, что делает ее идеальной для прибрежных или влажных сред, таких как Нью-Лейк-Дистрикт.
Идеально подходит для:
Концерты на открытом воздухе и музыкальные фестивали
Публичные мероприятия и церемонии
Временные выставочные площади
Съемочные площадки для фильмов и съемок
Аварийные или резервные укрытия
Функции:
Высокопрочный алюминиевый ферменный каркас
Модульная конструкция для быстрой настройки и разборки
Устойчивость к атмосферным воздействиям и коррозии
Доступны масштабируемые и настраиваемые макеты
Подходит для освещения, звука и такелажа.
Поднимите свое мероприятие на сцену, которая сочетает в себе структурную целостность, универсальность и профессиональную привлекательность. Идеально подходит для организаторов мероприятий, производственных компаний и муниципального использования.

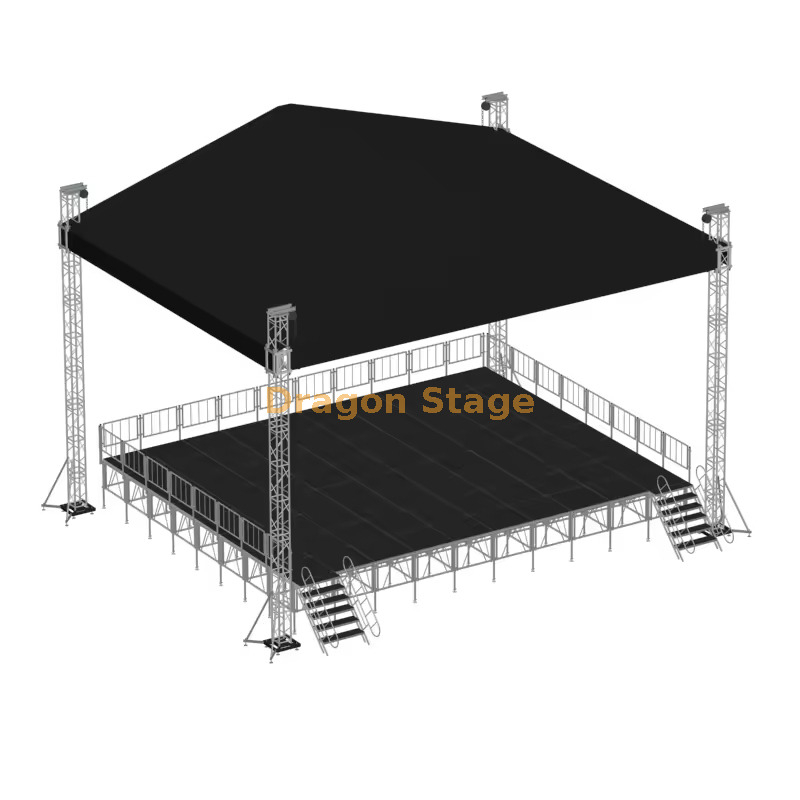

Профессиональная алюминиевая ферменная конструкция крыши размером 14x12x9 м: прочная конструкция для мероприятий
1. Введение
Для масштабных фестивальных постановок и громких шоу под открытым небом архитектура сцены является основой успешного мероприятия. Профессиональная алюминиевая ферменная сцена размером 14x12x9 м от DragonStage представляет собой первоклассное инженерное решение, обеспечивающее крытую площадку площадью 168 квадратных метров. Благодаря внушительной вертикальной высоте 9 метров и прочной конструкции с болтовыми соединениями эта система оптимизирована для выполнения сложных такелажных работ. Для организаторов мероприятий задача состоит в том, чтобы найти конструкцию, которая обеспечивала бы размеры стадиона, сохраняя при этом жесткость, необходимую для мощного освещения и звука. Эта задача, с которой система из сплава 6061-T8 справляется превосходно.
2. Проблемы и решения
Серьезной проблемой для 14-метровых горизонтальных пролетов является управление структурным «провисанием» или прогибом под весом профессионального оборудования. DragonStage решает эту проблему, используя алюминиевый сплав 6061-T8 , который подвергается термообработке и холодной обработке для обеспечения более высокого предела текучести и твердости, чем стандартные сплавы. Еще одна распространенная болевая точка — устойчивость ветра на открытом воздухе на высоте 9 метров; Наши наземные опорные башни имеют усиленное основание с удлиненными выносными опорами и выравнивающими домкратами, обеспечивающими надежный центр тяжести. Для управления погодными рисками геометрия скатной крыши обеспечивает немедленный сток воды, предотвращая опасное накопление веса водяных карманов на навесе из ПВХ.
3. Ключевые особенности и преимущества
Система размером 14x12x9 м изготовлена из алюминиевого сплава 6061-T8, используемого в аэрокосмической отрасли . Этот специализированный материал гарантирует, что конструкция останется жесткой и профессиональной даже в условиях максимальной нагрузки (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Система имеет профессиональную конфигурацию наземной поддержки из 4 башен. Это позволяет оснастить всю сетку размером 14x12 м лучами света, линейными аудиосистемами и светодиодными экранами на высоте талии, прежде чем ее безопасно поднять на 9-метровую вершину. В соответствии с международными стандартами безопасности для этих тяжелых весов предпочтительнее использовать систему болтовых соединений, поскольку она обеспечивает массивный поверхностный контакт в каждом соединении для обеспечения максимальной жесткости (Источник: https://www.plasa.org ).
Чтобы обеспечить комплексное решение для площадки, эта ферма предназначена для бесшовной интеграции с нашими модульными алюминиевыми сценическими платформами. Эти настилы имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, обеспечивая стабильную основу, соответствующую профессиональному уровню подвесной установки (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: Почему 6061-T8 лучше подходит для пролета длиной 14 м? Ответ: При такой ширине жесткость имеет решающее значение. Закалка Т8 более твердая и более устойчивая к деформации, чем стандартная Т6, что позволяет ферме оставаться идеально ровной при тяжелых технических нагрузках.
Вопрос: Может ли эта 9-метровая конструкция выдержать тяжелый светодиодный экран? А: Да. Прочная ферма на болтах специально разработана для высокопроизводительной такелажа. Чтобы узнать вес вашей конкретной панели, свяжитесь с нашими инженерами для получения проверенного отчета о несущей способности.
Вопрос: Огнестойкий ли навес из ПВХ? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует международным стандартам огнезащитной безопасности B1/M2.
Вопрос: Какие подъемники мне нужны для этой сети? О: Для пролета 14x12 м и высоты 9 м мы настоятельно рекомендуем использовать синхронизированные электрические цепные тали грузоподъемностью 1 тонну, чтобы обеспечить безопасный, ровный и эффективный подъем.
5. Сильный призыв к действию (CTA)
Убедитесь, что ваше следующее производство будет построено на основе элитных технологий и промышленной безопасности. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение по конструкции для тяжелых условий эксплуатации размером 14x12x9 м. Загрузите наши технические характеристики и начните планировать свой самый успешный концертный сезон.
