Вес упаковки: 1700 кг.
Объем упаковки: 12CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 9,00 м Луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 9,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 6,20 м Лестничная ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 194.16 | 1 шт |
Наше преимущество фермы:
1. С сертификацией CE/TUV, может быть совместим с глобальной фермой.
2. Материалы фермы: никогда не разрезайте углы, чтобы обеспечить прочность и долговечность цельносварной фермы.
3. ферма полностью сварная: более надежная и прочная, чем на рынке с обеих сторон сварки.
4. Сварка фермы: внешний вид сварки створок , равномерное напряжение.
5. Обработка спецификации фермы: расположение большой машины, точное расположение, удобная сборка.

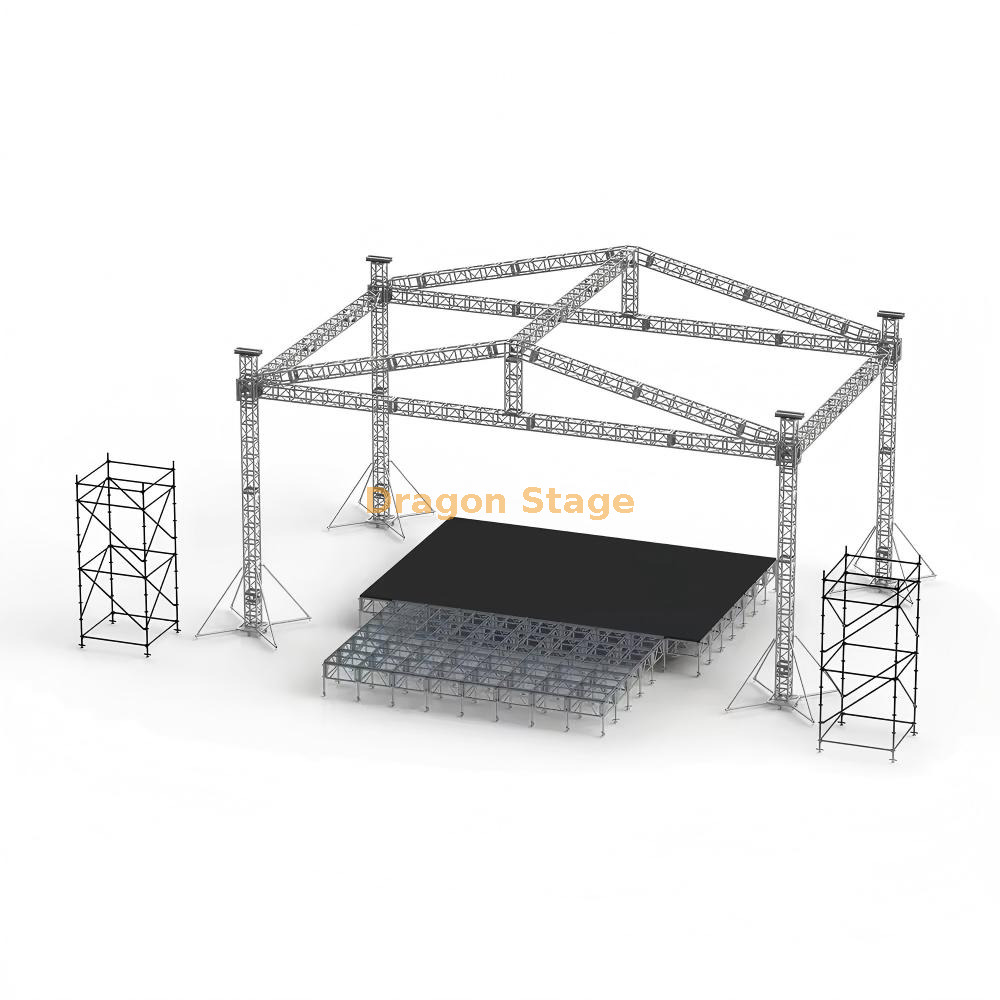

Профессиональная ферменная система крыши пирамиды этапа концерта 12кс9кс9м алюминиевая раструбная система
1. Введение
Для масштабных концертных мероприятий и громких шоу под открытым небом архитектура сцены является показателем профессионального качества. Алюминиевая ферменная система крыши пирамидальной формы размером 12x9x9 м от DragonStage — это первоклассное структурное решение, разработанное для обеспечения максимального визуального воздействия и безопасности промышленного уровня. Эта пирамидальная конструкция крыши, имеющая огромную крытую площадь в 108 квадратных метров и внушительную 9-метровую высоту, обеспечивает превосходный верхний объем для сложных осветительных установок и крупномасштабных аудиосистем. Для организаторов мероприятий задача состоит в том, чтобы развернуть большую конструкцию, которая была бы достаточно прочной для элементов, но достаточно эффективной для быстрой сборки на месте — задача, с которой эта прецизионно спроектированная система патрубков превосходно справляется.
2. Проблемы и решения
Одной из основных проблем открытых сцен является «эффект паруса», вызванный ветром. Традиционные плоские или высокие крыши могут агрессивно улавливать ветер, создавая нагрузку на башенную систему. DragonStage решает эту проблему с помощью геометрии Pyramid Roof, которая обеспечивает разнонаправленное отклонение ветра, значительно повышая устойчивость на открытом пространстве. Еще одна распространенная болевая точка — скопление воды во время внезапных ливней; Четырехсторонний наклон пирамиды обеспечивает немедленный сток воды со всех сторон, исключая опасность образования водяных карманов. Кроме того, для установки на различных фестивальных площадках наша система оснащена прочными башенными основаниями с регулируемыми выравнивающими опорами, обеспечивающими идеально ровную и надежную 9-метровую конструкцию на любой поверхности.
3. Ключевые особенности и преимущества
Система 12x9x9 м изготовлена из алюминиевого сплава 6061, используемого в аэрокосмической отрасли. Этот материал является мировым отраслевым стандартом для профессиональных ферм, предлагая превосходное соотношение прочности и веса и естественную устойчивость к окислению в окружающей среде (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
В системе используются высокоточные втулки (конические) соединения. В отличие от болтовых ферм, раструбные соединения не требуют инструментов и собираются значительно быстрее, что имеет решающее значение для соблюдения жестких графиков «загрузки». В соответствии с международными стандартами безопасности для временных сооружений для проведения мероприятий, использование башенной системы наземной поддержки позволяет установить всю решетку размером 12х9 м на уровне земли и безопасно поднять ее на 9-метровую вершину, сводя к минимуму риски, связанные с выполнением работ над головой (Источник: https://www.prolight-sound.com ).
Эта пирамидальная крыша обеспечивает комплексное решение для площадки и обеспечивает плавную интеграцию с нашими модульными алюминиевыми сценическими платформами. Эти деки имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, создавая профессиональную и надежную основу для артистов под массивной подвесной установкой (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: В чем основное преимущество конструкции пирамидальной крыши? Ответ: Помимо уникальной эстетики, форма пирамиды обеспечивает превосходный отвод воды и превосходную устойчивость к ветру со всех четырех сторон, что делает ее исключительно устойчивой для использования на открытом воздухе.
Вопрос: Может ли этот пролет длиной 12 м поддерживать тяжелые светодиодные экраны? А: Да. Алюминиевая коробчатая ферма 6082-T6 предназначена для такелажа большой грузоподъемности. Чтобы узнать конкретный вес сит, обратитесь к нашей команде инженеров для точного расчета нагрузки.
Вопрос: Является ли навес из ПВХ водонепроницаемым и пожаробезопасным? А: Абсолютно. Навес изготовлен из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1/M2.
Вопрос: Как нам поднять 9-метровые башни? О: Система включает в себя профессиональную башенную подъемную систему с втулочными блоками. В этом масштабе мы рекомендуем использовать синхронизированные электрические цепные тали для безопасного и эффективного подъема.
5. Сильный призыв к действию (CTA)
Поднимите организацию вашего мероприятия на более высокий уровень с помощью конструкции, созданной для высочайшего качества и абсолютной безопасности. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение по стропильной системе пирамидальной крыши размером 12x9x9 м. Загрузите наши технические характеристики и начните планировать свой самый успешный концертный сезон.
