Вес упаковки: 1800 кг
Объем упаковки: 14CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 9,00 м Луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,00 м Луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | Spigotcube 289x289 | 2 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | .90 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 9,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 4,70 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 4,70 М лестница ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,70 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 150.06 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 -метровый луча крыла | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
вес упаковки; 1500 кг.
объем упаковки: 9,5 куб.м.
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 21 шт |
| 1,22 м. Стальная скоба | 28 шт |
| 2,44 м. Стадия | 24 шт |
| стоять с расширенной трубкой | 32 шт |
| Регулируемая стадия основания | 32 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |

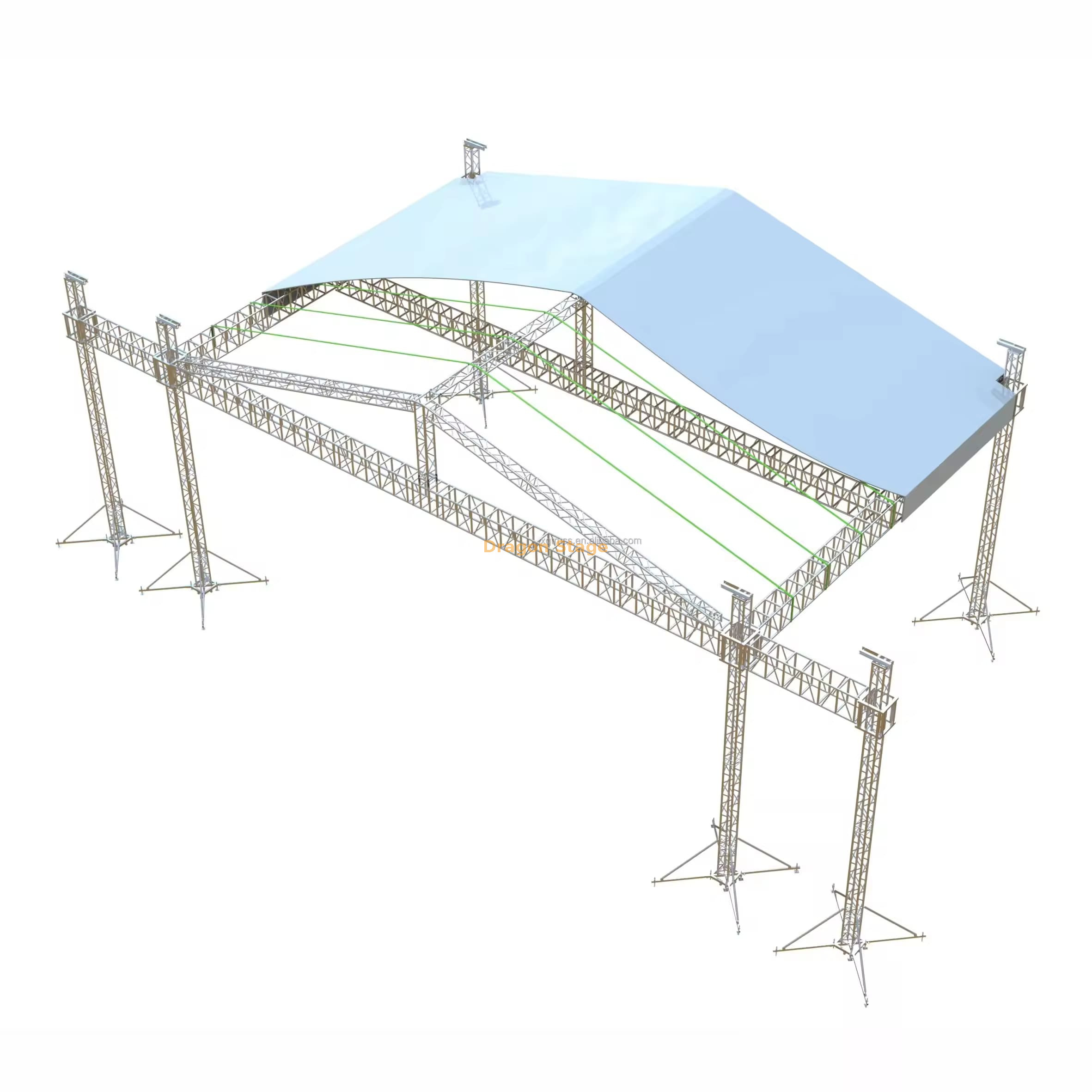

Профессиональная алюминиевая портативная наружная ферменная система крыши 9x9x7m с 2 боковыми крыльями
1. Введение
В мире региональных фестивалей и концертных постановок среднего размера алюминиевая портативная наружная ферма для крыши размером 9x9x7 м от DragonStage является отраслевым стандартом универсальности и профессионального масштаба. Эта система, обеспечивающая 81 квадратный метр крытого пространства для выступлений и впечатляющий 7-метровый вертикальный просвет, создана для обеспечения впечатляющего визуального присутствия. Наличие двух специализированных боковых крыльев позволяет плавно подвесить профессиональные аудиосистемы линейного массива, сохраняя чистоту основной сцены и оптимизируя распределение звука. Для организаторов мероприятий эта система обеспечивает идеальный баланс между ощущением массивной «главной сцены» и эффективностью портативной модульной установки.
2. Проблемы и решения
Распространенной проблемой для открытых сцен является безопасная интеграция тяжелого аудиооборудования, не загромождая при этом зону выступления. DragonStage решает эту проблему, включив в конструкцию конструкции два специальных боковых крыла, обеспечивая стабильные точки подвешивания линейных массивов, которые не зависят от основной осветительной сетки. Еще одним серьезным препятствием является управление такими переменными окружающей среды, как проливные дожди; плоская крыша может привести к опасному скоплению воды. Наша система размером 9x9 м имеет скатную геометрию крыши и высокопрочный ПВХ, который обеспечивает немедленный сток воды. Для установки на грунтовых фестивальных площадках система наземной поддержки из 4 башен включает в себя сверхмощные регулируемые выравнивающие домкраты, которые гарантируют, что 7-метровые столбы останутся идеально отвесными и устойчивыми на любой местности.
3. Ключевые особенности и преимущества
Система 9х9х7м изготовлена из авиационного алюминиевого сплава 6061. Этот материал признан во всем мире благодаря своему превосходному соотношению прочности к весу и естественной устойчивости к коррозии, благодаря чему конструкция остается профессиональным активом в долгосрочной перспективе (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
В конструкции используется модульная конструкция наземной опоры, позволяющая оборудовать всю сетку 9x9 м освещением и кабелями на высоте талии, прежде чем ее безопасно поднять на 7-метровую вершину. Согласно международным стандартам безопасности временных конструкций, этот метод значительно снижает риски, связанные с работой на высоте, и обеспечивает более быструю и эффективную установку (Источник: https://www.prolight-sound.com ).
Чтобы обеспечить комплексное решение для площадки, эта ферма идеально совместима с нашими модульными алюминиевыми сценическими платформами. Эти настилы имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, обеспечивая надежную и профессиональную основу, соответствующую подвесной установке (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: Какой вес могут выдержать боковые крылья? О: Каждое боковое крыло усилено для поддержки профессиональных акустических систем с линейным массивом. Пожалуйста, свяжитесь с нашей командой инженеров и сообщите вес вашего конкретного аудио для проверенного расчета несущей способности.
Вопрос: Может ли этот пролет длиной 9 м выдержать тяжелый светодиодный экран? А: Да. Алюминиевая коробчатая ферма 6061 предназначена для такелажа большой грузоподъемности. Мы рекомендуем подход с распределенной нагрузкой для оптимальной стабильности.
Вопрос: Является ли навес из ПВХ огнестойким и водонепроницаемым? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1/M2.
Вопрос: Сколько человек нужно для сборки? О: Профессиональная бригада из 3–4 человек обычно может собрать и поднять всю систему размером 9x9x7 м примерно за 4–6 часов.
5. Сильный призыв к действию (CTA)
Убедитесь, что ваше следующее производство построено на основе профессионального проектирования и структурной безопасности. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение на стропильную систему наружной крыши размером 9x9x7 м с боковыми крыльями. Загрузите наши технические характеристики и начните планировать свой самый успешный концертный сезон.
