вес упаковки: 4600 кг
Объем упаковки: 54CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 24,00 м луч (спереди) | 3 комплекта | 3,00 м | 50 × 4,0 | CS600 × 760 | 24 с |
| 2,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 20,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 4,0 | CS600 × 760 | 12 шт |
| 2,00 м | 50 × 4,0 | CS600 × 760 | 2 шт |
| 1,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 7,00 М Столп | 6 комплектов | 3,00 м | ЛОЖЬ | CS450 × 450 | 12 шт |
| 2,00 м | ЛОЖЬ | CS450 × 450 | 0pcs |
| 1,00 м | ЛОЖЬ | CS450 × 450 | 6 шт |
| лучевой куб | Spigot Cube 600x760 | 0pcs |
| Рама башня | Блок с рукавом Spigot L | 6 шт |
| Стальная база л | 6 шт |
| Верхний раздел L. | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 2,40 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 20,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 12,20 м косых лучей | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 18 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 12,20 М лестницы фермы | 16 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 48 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 16 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 16 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 32 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 683.36 | 1 шт |
вес упаковки: 8400 кг
объем упаковки: 55 куб.м.
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 144 шт. |
| 1,22 м. Стальная скоба | 160 шт |
| 2,44 м. Стадия | 153 шт. |
| стоять с расширенной трубкой | 170 шт. |
| Регулируемая стадия основания | 170 шт. |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |

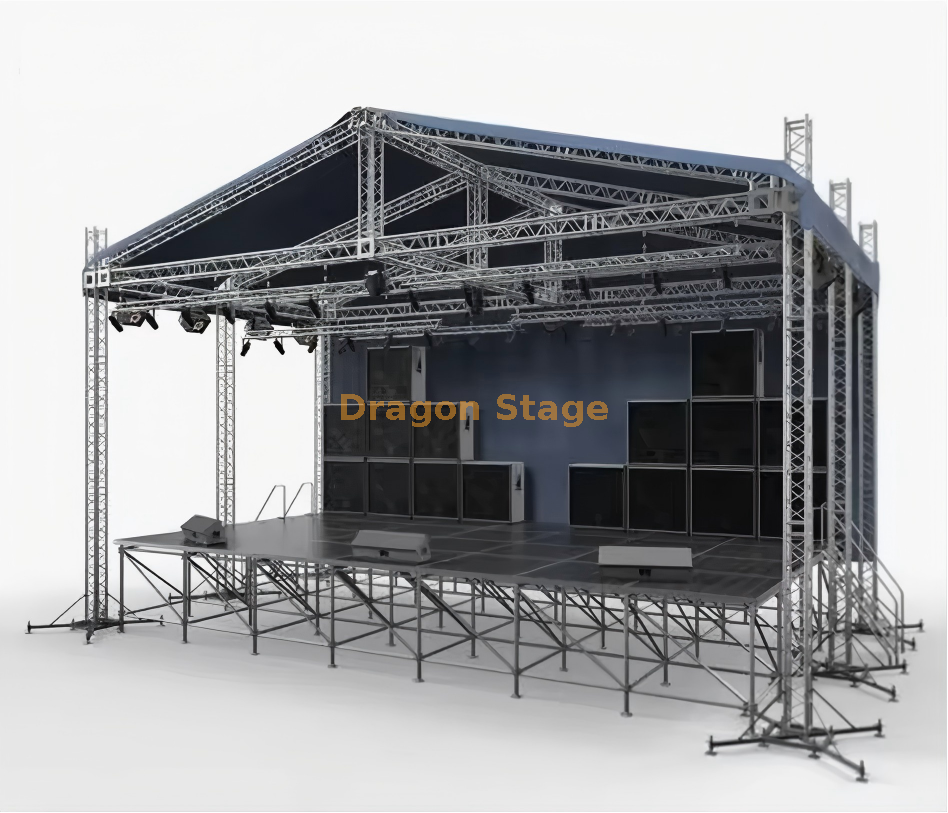

Изготовленная на заказ 24x20x8m профессиональная портативная алюминиевая ферменная система крыши треугольной формы
1. Введение
Для самых амбициозных постановок на открытом воздухе — от крупных музыкальных фестивалей до крупномасштабных корпоративных собраний — сцена должна обеспечивать как огромный масштаб, так и превосходные структурные характеристики. Изготовленная на заказ алюминиевая треугольная ферма крыши размером 24x20x8 м от DragonStage — это решение для элитной площадки, обеспечивающее ошеломляющую крытую площадку площадью 480 квадратных метров. Эта система с уникальной крышей треугольного профиля и внушительным 8-метровым вертикальным просветом спроектирована для размещения сложных технических райдеров, обширных светодиодных стен и высококачественных аудиосистем. Для организаторов мероприятий основной задачей является достижение свободного пролета длиной 24 метра, который останется безопасным при больших нагрузках и сильном ветре. Эта задача, которую эта усиленная алюминиевая система решает с помощью точного индивидуального проектирования.
2. Проблемы и решения
Основная проблема пролета длиной 24 метра — управление структурным прогибом и «эффектом паруса» навеса. Традиционные плоские или остроконечные крыши могут задерживать ветер и воду; DragonStage решает эту проблему с помощью геометрии треугольной формы, которая аэродинамически оптимизирована и позволяет ветру проходить над конструкцией с уменьшенной подъемной силой. Кроме того, крутой угол треугольной крыши гарантирует, что даже самые сильные дожди немедленно отойдут, устраняя риск скопления воды, которое может поставить под угрозу структурную целостность. Для бригад, работающих на неровных фестивальных площадках, наши 8-метровые наземные опорные башни оснащены сверхмощными регулируемыми выравнивающими домкратами и усиленными выносными опорами, обеспечивающими идеальную устойчивость и вертикальность установки на любой местности.
3. Ключевые особенности и преимущества
Эта система размером 24x20x8 м изготовлена из алюминиевого сплава 6061, используемого в аэрокосмической отрасли. Этот материал является мировым эталоном для конструкций, выдерживающих высокие нагрузки, предлагая исключительное соотношение прочности к весу и естественную устойчивость к коррозии под воздействием окружающей среды (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Система оснащена многобашенным наземным подъемником. Это позволяет полностью оснастить массивную крышу размером 24x20 м освещением, аудио и видео на высоте талии, прежде чем ее безопасно поднять на 8-метровую вершину. В соответствии с международными стандартами безопасности для временных конструкций, использование системы подъема с синхронизированным двигателем необходимо для поддержания уровня и безопасности конструкции во время подъема (Источник: https://www.prolight-sound.com ).
Чтобы обеспечить бесшовную и безопасную зону выступления, эта ферма полностью совместима с нашими модульными алюминиевыми сценическими платформами. Эти настилы имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, обеспечивая стабильную основу, соответствующую профессиональному уровню верхней треугольной крыши (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: Почему стоит выбрать крышу треугольной формы вместо стандартной скатной крыши? Ответ: Треугольная геометрия обеспечивает превосходное отклонение ветра под разными углами и более быстрый сток воды, что критически важно для больших 24-метровых пролетов на открытом воздухе.
Вопрос: Какой максимальный вес может выдержать пролет длиной 24 м? О: Эта система предназначена для оснащения стадиона. Хотя ограничения зависят от конкретного распределения нагрузки, усиленная коробчатая ферма рассчитана на выдерживание нескольких тонн профессионального оборудования.
Вопрос: пожаробезопасен ли навес из ПВХ? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1/M2.
Вопрос: Можно ли перевозить эту большую систему в стандартных контейнерах? А: Да. Несмотря на свои огромные размеры в собранном виде, система является полностью модульной и разбирается на секции фермы длиной 2 и 3 метра для эффективной международной доставки.
5. Сильный призыв к действию (CTA)
Убедитесь, что ваше следующее крупномасштабное производство будет построено на основе элитных технологий и абсолютной безопасности. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение на стропильную систему крыши треугольной формы 24x20x8 м. Загрузите наши технические спецификации и начните планировать свой самый амбициозный сезон мероприятий.
