вес упаковки: 3500 кг
Объем упаковки: 37CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 24,00 м луч (спереди) | 2 комплекта | 3,00 м | 50 × 4,0 | CS600 × 760 | 16 шт |
| 2,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 4,0 | CS600 × 760 | 6 шт |
| 2,00 м | 50 × 4,0 | CS600 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS600 × 760 | 2 шт |
| 9,00 М Столп | 4 комплекта | 3,00 м | ЛОЖЬ | CS450 × 450 | 12 шт |
| 2,00 м | ЛОЖЬ | CS450 × 450 | 0pcs |
| 1,00 м | ЛОЖЬ | CS450 × 450 | 0pcs |
| Рама башня | Блок с рукавом Spigot L | 4 шт |
| Стальная база л | 4 шт |
| Верхний раздел L. | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 2,40 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 12,20 м косых лучей | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 12 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 12,20 М лестницы фермы | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 24 с |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 415.36 | 1 шт |
вес упаковки: 4350 кг
Объем упаковки: 28CBM
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 72 шт |
| 1,22 м. Стальная скоба | 80 шт |
| 2,44 м. Стадия | 81 шт. |
| стоять с расширенной трубкой | 90 шт |
| Регулируемая стадия основания | 90 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |

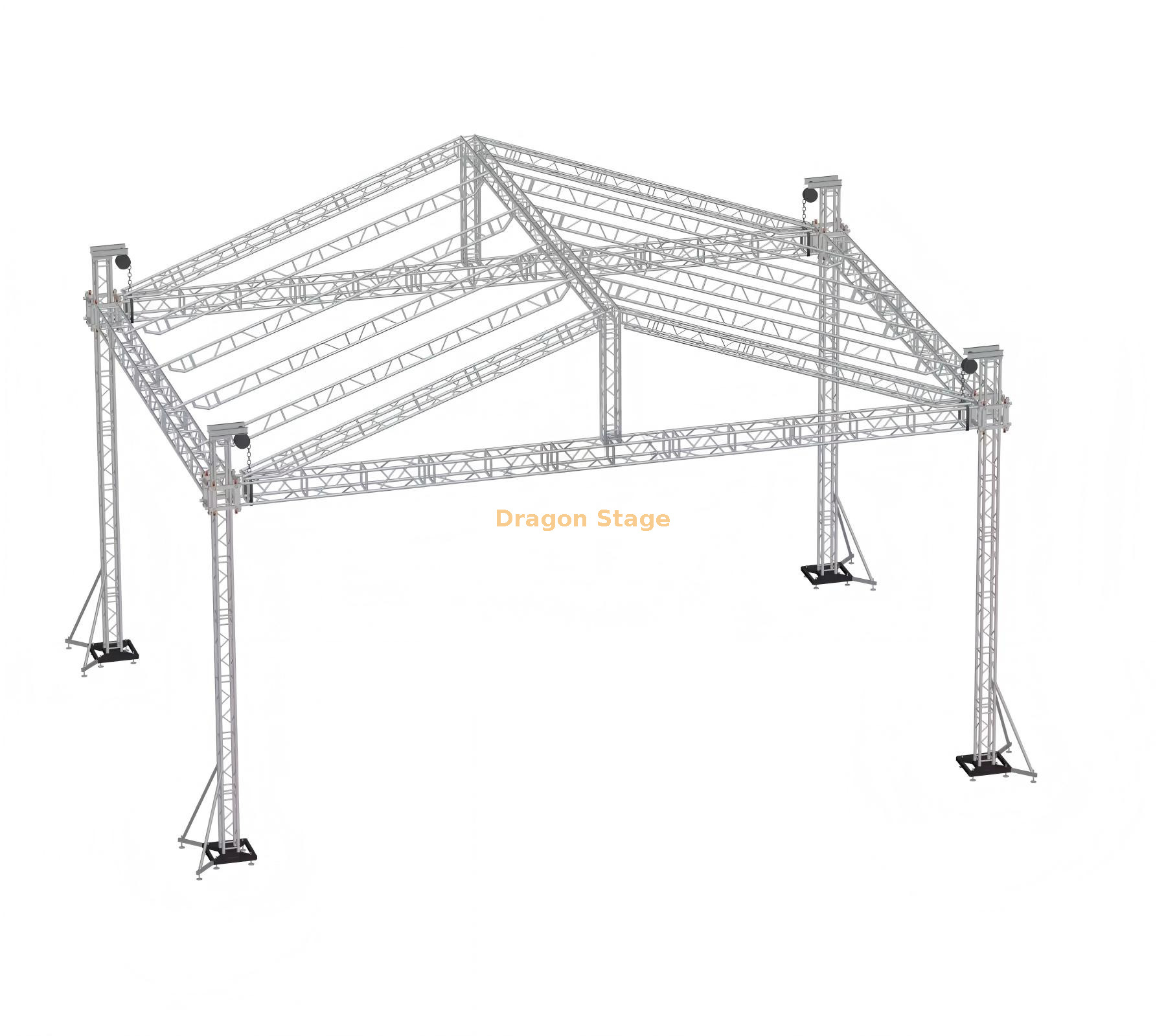

Профессиональная алюминиевая портативная складная сцена и ферменная система крыши размером 24x10x10 м
1. Введение
Для масштабных фестивалей, громких концертов и массовых корпоративных туров сцена должна быть одновременно и визуальной достопримечательностью, и мощным инженерным чудом. Переносная алюминиевая сцена для мероприятий размером 24x10x10 м с фермой крыши от DragonStage предлагает ошеломляющее пространство для выступлений площадью 240 квадратных метров с огромным вертикальным просветом 10 метров. Эта система предназначена для элитных постановок, для которых требуется 24-метровый световой пролет для широкоформатных шоу. Для менеджеров по производству основной задачей является поиск конструкции, которая обеспечивала бы размеры стадиона, оставаясь при этом портативной и «складной» для эффективной глобальной логистики — задача, которую эта система из высококачественного алюминия решает с ведущей в отрасли эффективностью.
2. Проблемы и решения
Одной из наиболее серьезных проблем для 24-метрового горизонтального пролета является структурный прогиб – тенденция верхней фермы прогибаться под тяжестью осветительного и видеооборудования. DragonStage решает эту проблему, используя сверхпрочные алюминиевые профили коробчатой фермы, специально разработанные для обеспечения жесткости больших пролетов и высокой прочности на разрыв. Еще одна распространенная проблема — время настройки крупномасштабных этапов; Наша складная конструкция сцены имеет модульную конструкцию, которая позволяет быстро разворачивать и фиксировать, что значительно сокращает трудозатраты на месте. Для управления элементами система оснащена наклонным навесом из высокопрочного ПВХ, который обеспечивает немедленный сток воды, защищая ваши технические активы от повреждения влагой во время непредсказуемой погоды на открытом воздухе.
3. Ключевые особенности и преимущества
Эта система размером 24x10x10 м изготовлена из алюминиевого сплава 6082-T6, используемого в аэрокосмической отрасли. Этот материал является мировым эталоном для профессиональных ферм, предлагая превосходное соотношение прочности и веса и естественную устойчивость к коррозии во влажной или прибрежной среде (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
Система оснащена многобашенным наземным подъемником. Это позволяет оснастить массивную решетку крыши размером 24x10 м лучами света, аудиосистемой и светодиодными экранами на высоте талии, прежде чем ее безопасно поднять на 10-метровую вершину. Согласно международным стандартам безопасности для временных эксплуатационных конструкций, использование системы подъема с синхронизированным двигателем необходимо для поддержания уровня и безопасности конструкции во время перехода на полную высоту (Источник: https://www.plasa.org ).
Чтобы обеспечить бесшовную и безопасную зону выступления, эта ферма полностью интегрирована с нашими складными алюминиевыми сценическими платформами. Эти деки имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, обеспечивая стабильную основу для исполнителей, соответствующую профессиональному уровню подвесной установки (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: Какой вес может выдержать основной пролет длиной 24 метра? Ответ: Пролет длиной 24 м предназначен для тяжелых условий эксплуатации. Хотя ограничения по весу зависят от конкретного распределения нагрузки, он рассчитан на несколько тонн профессионального осветительного и видеооборудования.
Вопрос: Легко ли транспортировать складную сцену? А: Да. «Складной» характер каркаса сцены и модульные секции ферм позволяют эффективно упаковать всю систему площадью 240 кв. м в стандартные транспортные контейнеры или трейлеры.
Вопрос: Огнестойкий ли навес из ПВХ? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1/M2.
Вопрос: Какой тип балласта необходим для открытой сцены высотой 10 м? Ответ: Для конструкции такого масштаба мы рекомендуем тяжелые резервуары для воды или бетонные блоки, прикрепленные к основаниям башни. Мы предоставляем полное руководство по конструкции для безопасного крепления на открытом воздухе с учетом местных ветровых условий.
5. Сильный призыв к действию (CTA)
Поднимите свое производство на новый уровень с помощью конструкции, созданной для воздействия на уровне стадиона и абсолютной безопасности. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение на портативную складную сцену размером 24x10x10 м и стропильную систему крыши. Загрузите наши технические спецификации и начните планировать свой самый амбициозный сезон мероприятий.
