Вес упаковки: 2400 кг
Объем упаковки: 22CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 15,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 10 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,50 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,70 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 7,70 М лестница фермы | 10 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 20 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,70 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 20 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 293.46 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |

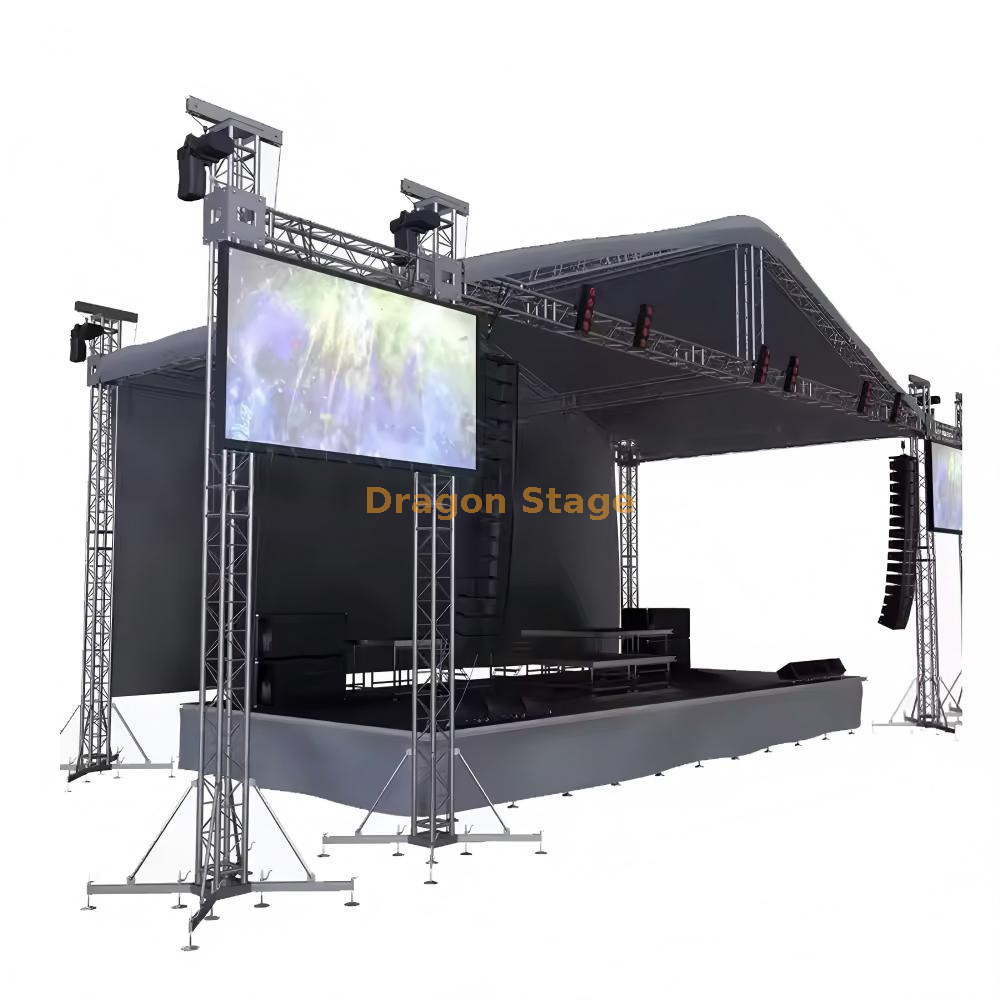

Профессиональная ферменная система для наружной сцены из алюминия размером 40 x 50 x 26 футов со встроенными крыльями PA
1. Введение
Для организаторов региональных фестивалей и продюсерских компаний способность управлять звуком и освещением на профессиональной высоте является отличительной чертой мероприятия премиум-класса. Алюминиевая ферменная система для наружной сцены размером 40x50x26 футов от DragonStage представляет собой комплексное решение для площадки, обеспечивающее почти 2000 квадратных футов крытой площади. Обладая внушительным вертикальным просветом 26 футов (8 м) и специальными крыльями PA шириной 10 футов с каждой стороны, эта система оптимизирована для высококачественного звука и иммерсивного освещения. Для организаторов мероприятий основной задачей является интеграция тяжелых линейных массивов без ущерба для площади сцены — задача, которую эта усиленная алюминиевая система решает с помощью специализированной конструкции выносных опор.
2. Проблемы и решения
Одним из самых больших препятствий при организации сцены на открытом воздухе является безопасная подвеска тяжелого аудиооборудования. Использование независимых вышек громкоговорителей может быть нестабильным и занимать ценное пространство на земле. DragonStage решает эту проблему, интегрируя крылья громкоговорителей непосредственно в структурную конструкцию решетки крыши, обеспечивая обтекаемую, «плавающую» настройку звука, которая максимизирует обзор аудитории. Еще одна распространенная болевая точка на открытом воздухе — скопление воды; плоская крыша может быстро стать угрозой безопасности. Наша система размером 40x50 футов оснащена наклонным навесом из ПВХ высокого напряжения, который обеспечивает немедленный сток воды. Кроме того, для установки на грунтовых фестивальных площадках наша наземная опора с четырьмя башнями включает в себя сверхмощные регулируемые выравнивающие домкраты, обеспечивающие идеальное вертикальное и устойчивое положение на любой местности.
3. Ключевые особенности и преимущества
Система размером 40x50x26 футов изготовлена из алюминиевого сплава 6061, используемого в аэрокосмической отрасли. Этот материал является мировым стандартом для профессионального туризма, предлагая исключительное соотношение прочности и веса и естественную устойчивость к окислению в окружающей среде (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
В конструкции использована модульная конструкция наземной опоры. Это позволяет техническим специалистам устанавливать движущиеся фары, светодиодные баннеры и кабели на высоте талии, а затем поднимать всю решетку на высоту 26 футов. Согласно международным стандартам безопасности для временных эксплуатационных сооружений, этот метод наземной опоры значительно снижает риски, связанные с работой на высоте, и обеспечивает более эффективную техническую подготовку (Источник: https://www.lsionline.com ).
Эта ферма также идеально сочетается с нашими модульными алюминиевыми сценическими платформами. Эти настилы имеют противоскользящую поверхность толщиной 18 мм и высокую несущую способность, обеспечивая стабильную основу, соответствующую профессиональному уровню подвесной установки (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Раздел часто задаваемых вопросов
Вопрос: Какой вес могут выдержать крылья PA? О: Каждое крыло специально усилено для поддержки тяжелых профессиональных линейных массивов. Пожалуйста, свяжитесь с нашей командой инженеров и сообщите вес вашего конкретного динамика для получения проверенного отчета о расчете нагрузки.
Вопрос: Может ли этот пролет длиной 50 футов выдержать тяжелый светодиодный экран, подвешенный по центру? А: Да. Алюминиевая коробчатая ферма 6082-T6 предназначена для такелажа большой грузоподъемности. Мы рекомендуем подход с распределенной нагрузкой для достижения наилучших характеристик конструкции.
Вопрос: Является ли навес из ПВХ огнестойким и водонепроницаемым? А: Абсолютно. Наши навесы изготовлены из ПВХ плотностью 850 г/м², который является водонепроницаемым, устойчивым к ультрафиолетовому излучению и соответствует стандартам огнезащитной безопасности B1/M2.
Вопрос: Как поднять 26-футовые башни? Ответ: В системе используются специальные втулочные блоки, и ее можно эксплуатировать как с помощью ручных лебедок, так и с помощью электрических цепных тельферов для синхронизированного и горизонтального подъема.
5. Сильный призыв к действию (CTA)
Убедитесь, что ваше следующее производство будет построено на основе профессиональных инженерных разработок и больших масштабов. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение на ферменную систему сцены размером 40 x 50 x 26 футов с крыльями PA. Загрузите наши технические характеристики и начните планировать свой самый успешный концертный сезон.
