Вес упаковки: 2200 кг.
Объем упаковки: 16CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 8 шт |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 8,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 4 шт |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 2 шт |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 11,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | BS300 × 300 | 12 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 1,00 м | 50 × 3,0 | BS300 × 300 | 0pcs |
| лучевой куб | Куб 400x400 | 0pcs |
| Рама башня | Bolt Furms Flyebly Scles S | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | BS300 × 300 | 2 шт |
| Верхний луч 8,00 м | 1 комплекты | 3,00 м | 50 × 3,0 | BS300 × 300 | 2 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 1 шт |
| 1,00 м | 50 × 3,0 | BS300 × 300 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 1,20 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 6,20 м Лестничная ферма | 6 комплектов | 3,00 м | 50 × 3,0 | BL30,300*50 | 6 шт |
| 2,00 м | 50 × 3,0 | BL30,300*50 | 6 шт |
| 1,20 м | 50 × 3,0 | BL30,300*50 | 6 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | BS300 × 300 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | BS300 × 300 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 12 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 179.36 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 2 шт |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 11,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | BS300 × 300 | 6 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 2 шт |
| 1,00 м | 50 × 3,0 | BS300 × 300 | 0pcs |
| Крылья Башня | Bolt Furms Flyebly Scles S | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция винта, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
Вес упаковки: 1600 кг
объем упаковки: 10,5 куб.м.
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 24 шт |
| 1,22 м. Стальная скоба | 30 шт |
| 2,44 м. Стадия | 28 шт |
| стоять с расширенной трубкой | 35 шт |
| Регулируемая стадия основания | 35 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |

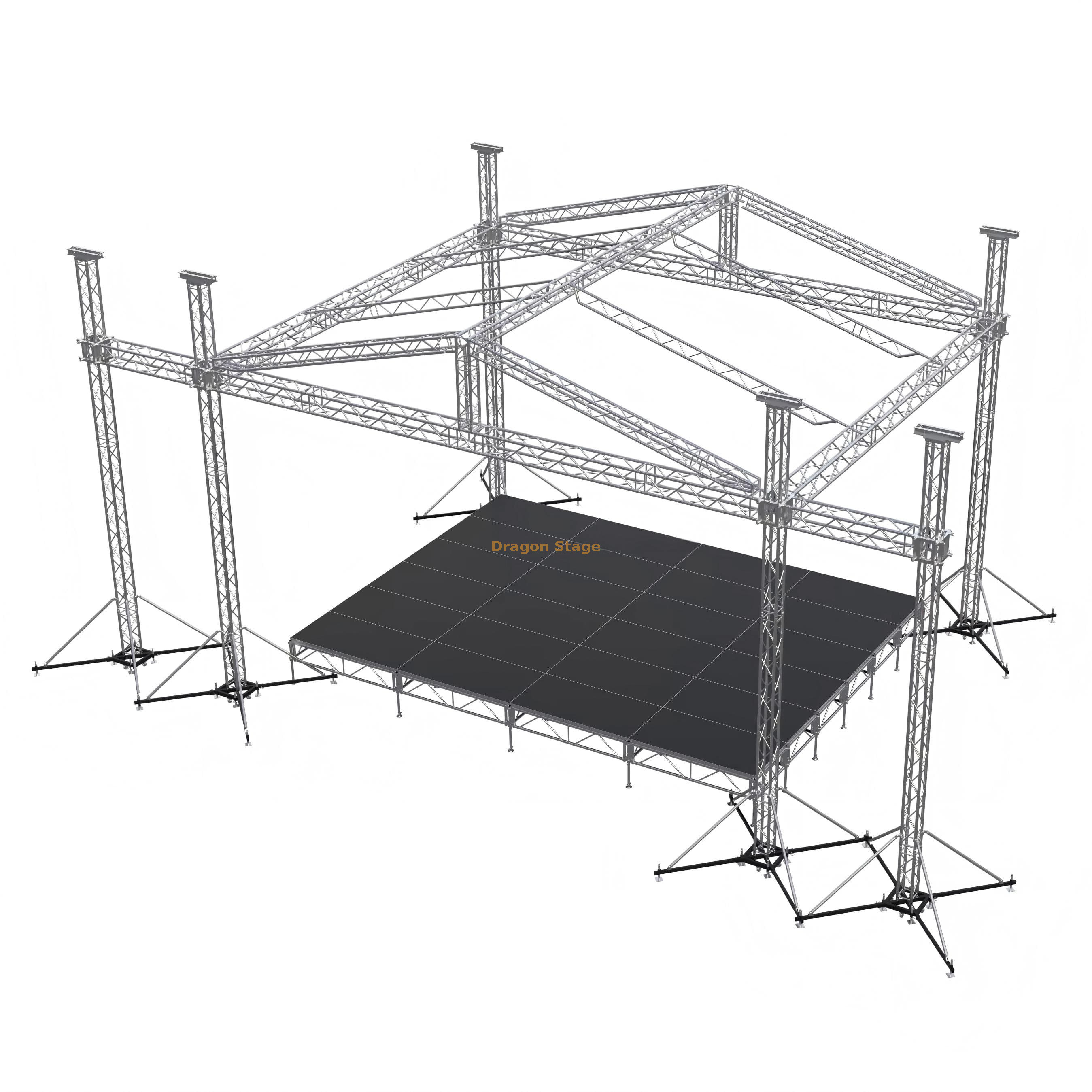

Наружный индивидуальный динамик, алюминиевая ферменная конструкция, крылышки, 2 м, система 12x8x12 м ферменной конструкции этапа, болт, раструб для мероприятия
Введение: Основа безопасной и комплексной архитектуры мероприятий на открытом воздухе
Система алюминиевых ферменных крыльев DragonStage Outdoor представляет собой высокую комплексную конструкцию, разработанную для профессиональной организации концертов и крупномасштабных мероприятий. Эта система шириной 12 метров, глубиной 8 метров и впечатляющей высотой 12 метров представляет собой хорошо видимую и структурно прочную платформу для основных сцен, оснащенную полной защитой от атмосферных воздействий и специальной опорой для звукового оборудования.
Эта сверхпрочная ферменная система крыши сцены представляет собой модульное решение, которое включает в себя основную конструкцию для освещения и видео, полную сценическую платформу и 2-метровые фермы со встроенными динамиками с обеих сторон. В отличие от многих систем, которые полагаются исключительно на цилиндрические соединения, эта модель умело сочетает в себе компоненты болтовой фермы (BS) и цилиндрической фермы (CS), обеспечивая превосходную жесткость и техническую интеграцию для удовлетворения строгих требований глобальных стандартов безопасности и инженерных стандартов.
Проблемы и решения в логистике строительства мероприятий
Профессионалы в области организации мероприятий, управляющие громкими наружными установками, сталкиваются с серьезными логистическими и техническими трудностями, связанными с структурной целостностью, быстрым развертыванием и оптимизацией звука. DragonStage напрямую решает эти проблемы:
Структурная целостность и высота: в системе используется высококачественный алюминиевый сплав, а основные компоненты фермы (BS400x400 для балок и BS300x300 для колонн) имеют одинаковый размер основной трубы 50 x 3,0 мм. Это обеспечивает необходимую прочность материала и инженерную надежность, необходимые для вертикальной высоты 12 м, минимизируя прогибы и максимизируя несущую способность такелажных участков. (Источник: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html )
Интеграция звуковой системы. Оптимизированное рассеивание звука имеет решающее значение. Наличие двух специальных алюминиевых ферменных крыльев длиной 2 метра (поддерживаемых собственными 11-метровыми стойками) обеспечивает надежные, приподнятые точки подвешивания систем линейного массива, оптимально располагая звук над толпой, не перегружая основную решетку крыши.
Эффективная установка для больших масштабов. Несмотря на свой размер, система спроектирована таким образом, чтобы ее установка была упрощена. В комплект входят 6 комплектов 2-тонных ручных подъемников (BA05) и волоконных строп для безопасного и контролируемого вертикального подъема крыши. Интеграция 24 длинных аутригеров на шести башнях (4 основных и 2 крыльевых) максимально увеличивает площадь основания, что имеет решающее значение для стабилизации и устойчивости к ветровым нагрузкам. (Источник: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html )
Ключевые особенности и преимущества для профессионалов в сфере организации мероприятий
Эта стропильная система крыши с болтовым соединением представляет собой комплексный технический пакет, оптимизированный для эффективности и безопасности крупных мероприятий.
Техническая особенность: интеграция болтовой фермы (BS) и раструбной фермы (CS)
Преимущество для клиента: Обеспечивает лучшее из обоих миров: высокую прочность на сдвиг и вибростойкость болтовых соединений основных несущих пролетов в сочетании с быстрой сборкой системы втулок для определенных компонентов крыши.
Техническая особенность: основные профили ферм
Преимущество клиента: Использование BS400x400 для 12-метровых балок и BS300x300 для 11-метровых опор обеспечивает сертификацию тяжелых условий эксплуатации и исключительные конструктивные характеристики для такелажа, рассчитанного на высокие нагрузки.
Техническая особенность: специальные алюминиевые ферменные крылья для динамиков длиной 2 м.
Преимущество для клиента: предлагает независимые, безопасные точки крепления для динамиков линейного массива (поддерживаемые собственными опорами), что позволяет точно направлять звук и отделять звуковую нагрузку от основной световой сетки.
Техническая особенность: интегрированная сценическая платформа
Преимущество для клиента: включает полную сценическую площадку размером 9,76 x 7,32 м с 24 деревянными накладками размером 4 x 8 футов, регулируемыми стойками и двумя лестницами, образующими готовую к использованию, идеально оборудованную площадку для выступлений.
Техническая особенность: высота 12 метров и навес из ПВХ.
Преимущество для клиента: Обеспечивает огромное пространство для творческого дизайна и проекции сцены, а навес из ПВХ площадью 179,36 кв. м обеспечивает комплексную защиту от атмосферных воздействий для всего технического оборудования и исполнителей. Инфраструктура мероприятий должна быть сертифицирована для среды предполагаемого использования. Этому стандарту соответствуют профессиональные ферменные системы, подобные этой (Источник: https://www.prolight-sound.com ).
Практические вопросы и ответы для профессионалов сцены
Вопрос: В чем преимущество использования болтовых ферменных соединений по сравнению с цапфовыми фермами для большой конструкции? Ответ: Болтовая ферма, особенно с более крупными профилями, такими как BS400x400, обеспечивает превосходную прочность и большую грузоподъемность на больших пролетах, что делает ее идеальной для главных балок и опор такой крупномасштабной кровельной системы.
Вопрос: Как обеспечивается структурная устойчивость алюминиевой ферменной конструкции высотой 12 метров? Ответ: Стабильность достигается за счет шести башен (четыре основных и две крыльевых), усиленных 24 длинными выносными опорами в основании. Эти элементы в сочетании с надлежащим креплением или балластировкой необходимы для смягчения ветровой нагрузки.
Вопрос: Каков общий вес и объем упаковки для транспортировки? О: Общий вес упаковки основной ферменной системы составляет около 2200 кг, занимая объем 16 кубических метров, что упрощает планирование логистики и расчет стоимости перевозки.
Вопрос: Все ли компоненты, необходимые для сборки, входят в комплект поставки? О: Да, система включает в себя все необходимые компоненты для крыши и сцены, включая блоки рукавов, стальные основания, верхние секции, 6 комплектов подъемников, стропы, а также все компоненты настила сцены и лестницы.
Сильный призыв к действию (CTA)
Подготовьте свои крупномасштабные постановки к будущему с помощью надежного, сертифицированного и акустически оптимизированного сценического решения.
Свяжитесь с командой инженеров DragonStage сегодня, чтобы запросить сертифицированные диаграммы нагрузок и обсудить варианты настройки вашей ферменной системы крыши с болтовым соединением для мероприятий на открытом воздухе.
