Вес упаковки: 1200 кг
Объем упаковки: 10 куб
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Ширина 5,00 м (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 8,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | .50 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Верхний луч 8,00 м | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Косая балка 2,70 м | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 0,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,70 м Лестничная ферма | 6 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 0,70 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 12 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 86.26 | 1 шт |
Вес упаковки: 900 кг
Объем упаковки: 6,5 см
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 12 шт |
| 1,22 м. Стальная скоба | 18 шт |
| 2,44 м. Стадия | 14 шт |
| стоять с расширенной трубкой | 21 шт |
| Регулируемая стадия основания | 21 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | Регулируется на высоту этапа | 2 шт |

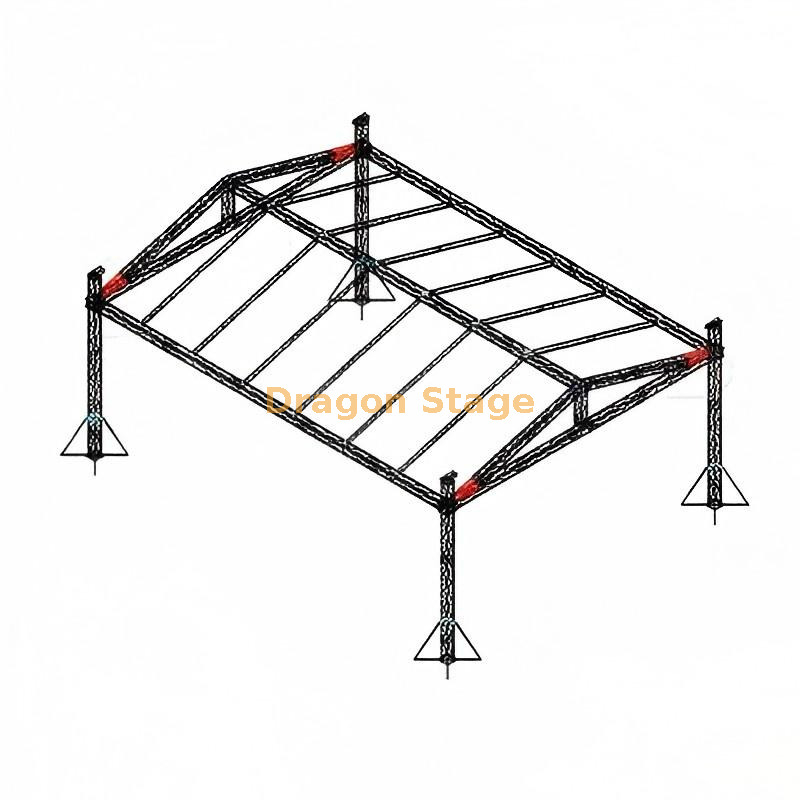

Квадратная алюминиевая портативная ферменная крыша для концертов на открытом воздухе 8x5x6 м: модульная система сцены для мероприятий
1. Введение: основа крупномасштабного производства прямых трансляций
Алюминиевая переносная ферменная кровельная система DragonStage Square представляет собой конструкцию открытой сцены среднего размера профессионального уровня, идеально спроектированную для концертов, фестивалей и общественных мероприятий, для которых требуется быстро развертываемая, надежная и крытая площадка для выступлений. Эта система , имеющая эффективную ширину 8 м и глубину 5 м и значительную высоту в свету 6 м , обеспечивает оптимизированный баланс занимаемой площади, вместимости и визуального присутствия.
Она классифицируется как система переносной ферменной крыши , в которой для всех основных структурных элементов Этот выбор обеспечивает простоту обращения и скорость сборки, что крайне важно для компаний, занимающихся проведением мероприятий и имеющих плотные производственные графики. Конструкция представляет собой комплексный комплекс, включающий в себя прочную решетку крыши, опору на четырех опорах и регулируемую сценическую платформу. используется стандартный квадратный профиль фермы CS289x289 .
2. Проблемы и решения в современном ивент-строительстве
На мероприятиях среднего масштаба продюсеры сталкиваются с проблемой создания безопасной, высококачественной, защищенной от атмосферных воздействий сцены, которую можно было бы эффективно транспортировать и монтировать. Эта ферменная система предназначена для удовлетворения следующих конкретных потребностей:
Мобильность и скорость установки: система очень портативна , с управляемым общим объемом упаковки 10 кубических метров (ферменная конструкция) и общим весом упаковки фермы 1200 кг , что сводит к минимуму транспортные расходы и сложность логистики.
Структурная целостность и подъем: Устойчивость обеспечивается за счет использования четырех основных стоек, закрепленных четырьмя наборами блоков с раструбными втулками (S) , , стальными основаниями (S) и верхними секциями (S) . Безопасность во время сборки обеспечивается с помощью четырех 2-тонных ручных подъемников (BA05) для контролируемого подъема крыши, что позволяет точно установить решетку крыши размером 8 х 5 м..
Персонализация сцены: включение модульной сценической платформы, регулируемой по высоте ( от 1,2 м до 2,0 м ) и оснащенной двумя лестницами, обеспечивает гибкость в соответствии с требованиями к обзору различных площадок и легкий доступ для исполнителей.
3. Ключевые особенности и преимущества
Квадратная алюминиевая переносная ферменная крыша размером 8x5x6 м предлагает профессиональный набор компонентов для безопасного и успешного проведения мероприятия.
Ключевые характеристики продукта
| Особенность | Детали спецификации |
| Габаритные размеры (Д х Ш х В) | 8м х 5м х 6м (приблизительно) |
| Ферменная серия | CS289x289 (ферма с квадратным патрубком) |
| Размер основной трубки | 50 мм x 3,0 мм (используется для всех балок и колонн) |
| Тип подключения | Патрубок (с использованием конической муфты, предохранительного зажима и штифта) |
| Конфигурация столба | 4-колонная наземная поддержка |
| Размер сценической платформы | 7,32 х 4,88 м (24 х 16 футов, прибл.) |
| Высота сцены | Регулируется от 1,2 м до 2,0 м. |
| Навес на крыше | ПВХ площадью 86,26 кв.м. (синий или индивидуальный цвет) |
| Структурные аксессуары | 4 блока рукавов (S), 4 стальных основания (S), 4 верхней части (S) |
| Подъемное устройство | 4 ручных подъемника (BA05, 2 тонны), 4 стропа из волокна (2 тонны, 3 м) |
| Повышение стабильности | 16 длинных аутригеров |
| Общий вес фермы в упаковке | 1200 кг |
Интегрированные компоненты
Ферменная решетка крыши: изготовлена из ферм CS289x289 (длиной 3,00 м, 2,00 м, 1,00 м) и лестничной фермы CL30 для наклонных секций, оптимизированной для установки осветительного и звукового оборудования.
Сценическая площадка: Алюминиевая сборочная сценическая платформа состоит из деревянных верхних панелей размером 4x8 футов (1,22x2,44 м) , а также всех необходимых распорок и регулируемых оснований.
Оснастка и безопасность: В комплект входит необходимое крепежное оборудование, такое как одинарные зажимы (12 шт.) и двойные зажимы (8 шт.) для крепления приспособлений, а также 16 длинных выносных опор для увеличения занимаемой площади и устойчивости к ветровым нагрузкам.
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: Для каких мероприятий лучше всего подходит эта ферменная система?
О: Благодаря своей средней нагрузке и размеру он идеально подходит для корпоративных мероприятий, презентаций продуктов, небольших и средних концертов, фестивалей и театральных представлений, где расстояние проецирования света/звука умеренное.
Вопрос: В чем преимущество профиля фермы CS289x289?
Ответ: CS289x289 — это стандартная квадратная ферма средней нагрузки. Он обеспечивает хороший баланс грузоподъемности для своего размера, экономически эффективен и достаточно легок для эффективных поездок и ручной настройки.
Вопрос: Включает ли система все показанное оборудование сцены?
О: Да, система включает в себя верхнюю часть сцены, распорки, регулируемые стойки, регулируемые основания и лестницу, как указано, что делает ее комплексным решением для сцены и крыши.
Вопрос: Как обеспечивается крыша для мероприятий на открытом воздухе?
О: Система требует анкеровки или балластировки посредством стального основания (S) и 16 длинных выносных опор. Правильное крепление имеет важное значение, и для определения требуемого веса балласта следует использовать расчеты нагрузки на основе местных правил скорости ветра.
5. Сильный призыв к действию (CTA)
Оборудуйте свое следующее мероприятие на открытом воздухе надежной, профессиональной и портативной алюминиевой портативной ферменной крышей DragonStage Square 8x5x6m..
Свяжитесь с нами для получения подробного предложения и времени выполнения ваших требований к туру или мероприятию.
