вес упаковки: 3500 кг

Объем упаковки: 30 куб

вес упаковки: 3100 кг

Объем упаковки: 20CBM

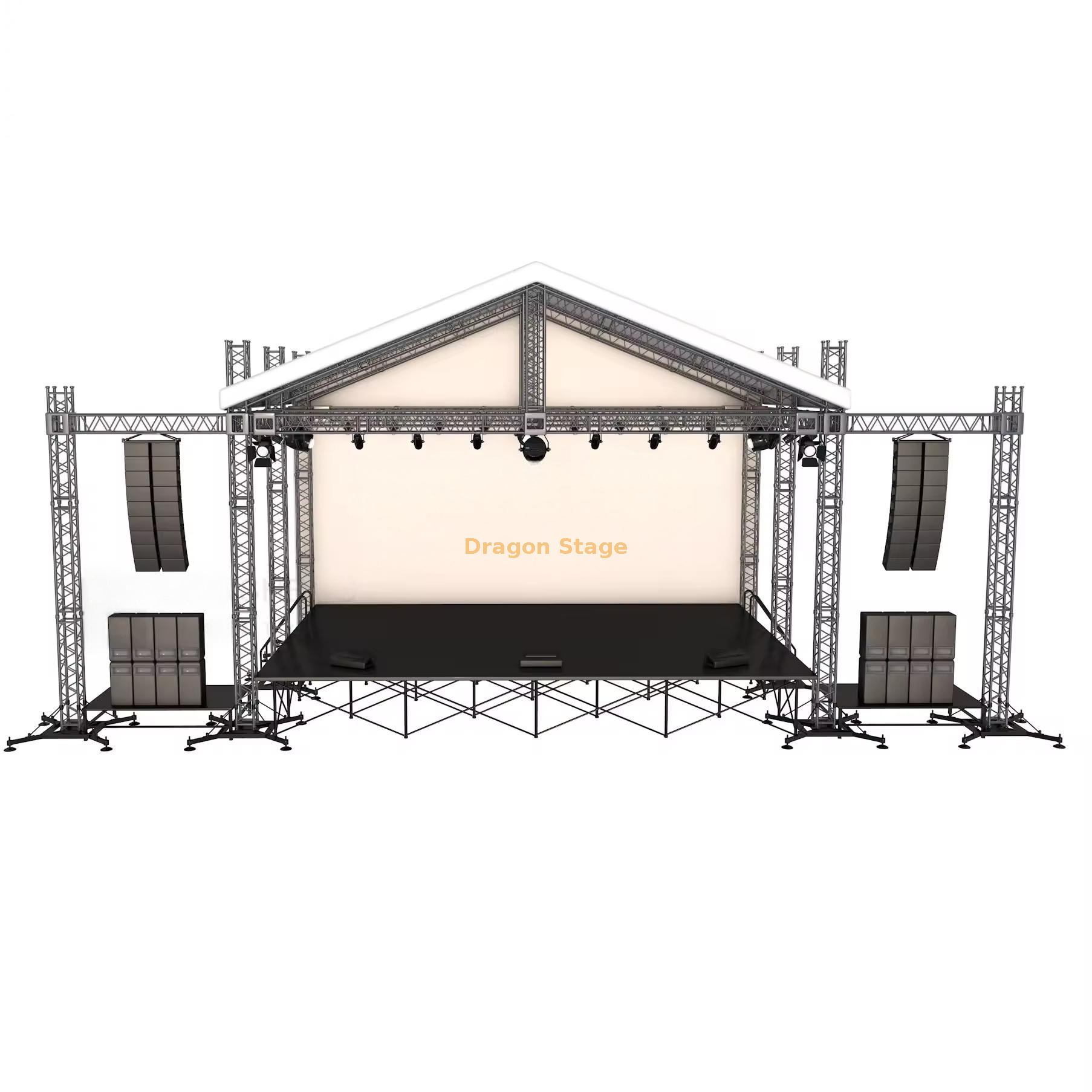

Изготовленная на заказ алюминиевая портативная концертная звуковая ферма: 20 x 10 x 7 м (самый длинный пролет)

Введение: охват аудитории с помощью непревзойденной мощи

Изготовленная на заказ алюминиевая портативная концертная звуковая ферма Dragon Stage устанавливает стандарты для крупноформатных мероприятий на открытом воздухе и имеет исключительный пролет длиной 20 м (65,6 футов) . Эта массивная конструкция размером 20 х 10 х 7 м (длина х ширина х высота) построена с учетом необходимости мощного освещения, светодиодных экранов и, что особенно важно, тяжелого звукового оборудования по всей сцене. Эта ферма, поддерживаемая надежной 6-колоночной системой наземной поддержки , обеспечивает безопасное и эффектное присутствие на любом крупном музыкальном фестивале или крупном публичном мероприятии.

Ключевые особенности и разбивка компонентов

I. Крайнее 20-метровое пролетное сооружение

Для безопасного достижения максимальной ширины в 20 метров (65,6 футов) компоненты фермы тщательно спроектированы:

• Размеры конструкции: 20 м в длину, 10 м в ширину, 7 м в высоту (ферменная конструкция).

• Ферма главной балки (CS500x600): Верхние балки, которые выдерживают всю нагрузку такелажа, используют сверхпрочную квадратную ферму Это является обязательным для обеспечения безопасности и устойчивости к прогибам на таком длинном пролете без опоры. CS500x600 (профиль примерно 500 x 600 мм).

• Столбовая ферма (CS350x350): шесть вертикальных опор используют высокопрочную ферму CS350x350 , обеспечивающую надежную поддержку сжатия на высоте 7 м.

• Интегрированные звуковые крылья: имеют крылья длиной 2 x 3 м для независимого монтажа акустических систем линейного массива, поддерживаемые собственными стойками CS350x350 и наземными основаниями.

II. Такелаж, подъем и стабилизация

Эта система усилена обширным оборудованием для максимальной эксплуатационной безопасности:

• Полная стабилизация: в комплект входят 32 ведущих в отрасли длинных аутригера (24 основной конструкции + 8 крыльев), обеспечивающие максимальную площадь основания, необходимую для условий сильного ветра и такелажа с большими нагрузками. соответствующий Ко всем 8 блокам Steel Base M необходимо приложить балластный вес .

• Компоненты башни для тяжелых условий эксплуатации. Все компоненты башни — блоки раструбных втулок M , , стальные основания M и верхние секции M — рассчитаны на эксплуатацию при высоких нагрузках, обеспечивая надежное соединение между подъемной системой и основной ферменной решеткой.

• Подъемная система: Система оснащена 8 комплектами 2-тонных ручных подъемников (BA05) . Несмотря на функциональность, учитывая размер 20-метровой конструкции (вес фермы 3500 кг), большинство профессиональных пользователей предпочитают переходить на электрические цепные тали для более плавного, безопасного и быстрого вертикального подъема.

III. Интегрированная сценическая платформа

Сцена установлена ​​высоко для максимальной видимости зрителей на крупных мероприятиях:

• Площадь сцены: просторная площадка для выступлений размером 17,08 х 8,54 м (приблизительно 56 х 28 футов).

• Высота сцены: фиксированная высота профессионального просмотра 2 м (6,5 фута) , включая 2 лестницы. На платформе используется прочное покрытие, подходящее для использования на концертах с высокой посещаемостью.

• Навес: Навес из ПВХ площадью 343,36 кв. м обеспечивает защиту всей сцены и ее ценного оборудования от дождя и солнца.

Обзор технических характеристик
