Вес упаковки: 2100 кг
Объем упаковки: 22CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 14,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 8 шт |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 2 шт |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 14,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 8 шт |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 2 шт |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 7,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | BS400 × 400 | 8 шт |
| 2,00 м | 50 × 3,0 | BS400 × 400 | 0pcs |
| 1,00 м | 50 × 3,0 | BS400 × 400 | 4 шт |
| лучевой куб | Куб 400x400 | 0pcs |
| Рама башня | Bolt Furms Flyebly Scles S | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,40 м | 50 × 3,0 | BS300 × 300 | 2 шт |
| 14,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 1 шт |
| 1,00 м | 50 × 3,0 | BS300 × 300 | 0pcs |
| 7,20 м косых лучей | 4 комплекта | 3,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 8 шт |
| .20 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 7,20 М Лестничная ферма | 12 комплектов | 3,00 м | 50 × 3,0 | BL30,300*50 | 12 шт |
| 2,00 м | 50 × 3,0 | BL30,300*50 | 24 с |
| .20 м | 50 × 3,0 | BL30,300*50 | 12 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | BS300 × 300 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | BS300 × 300 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 24 с |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 308.56 | 1 шт |

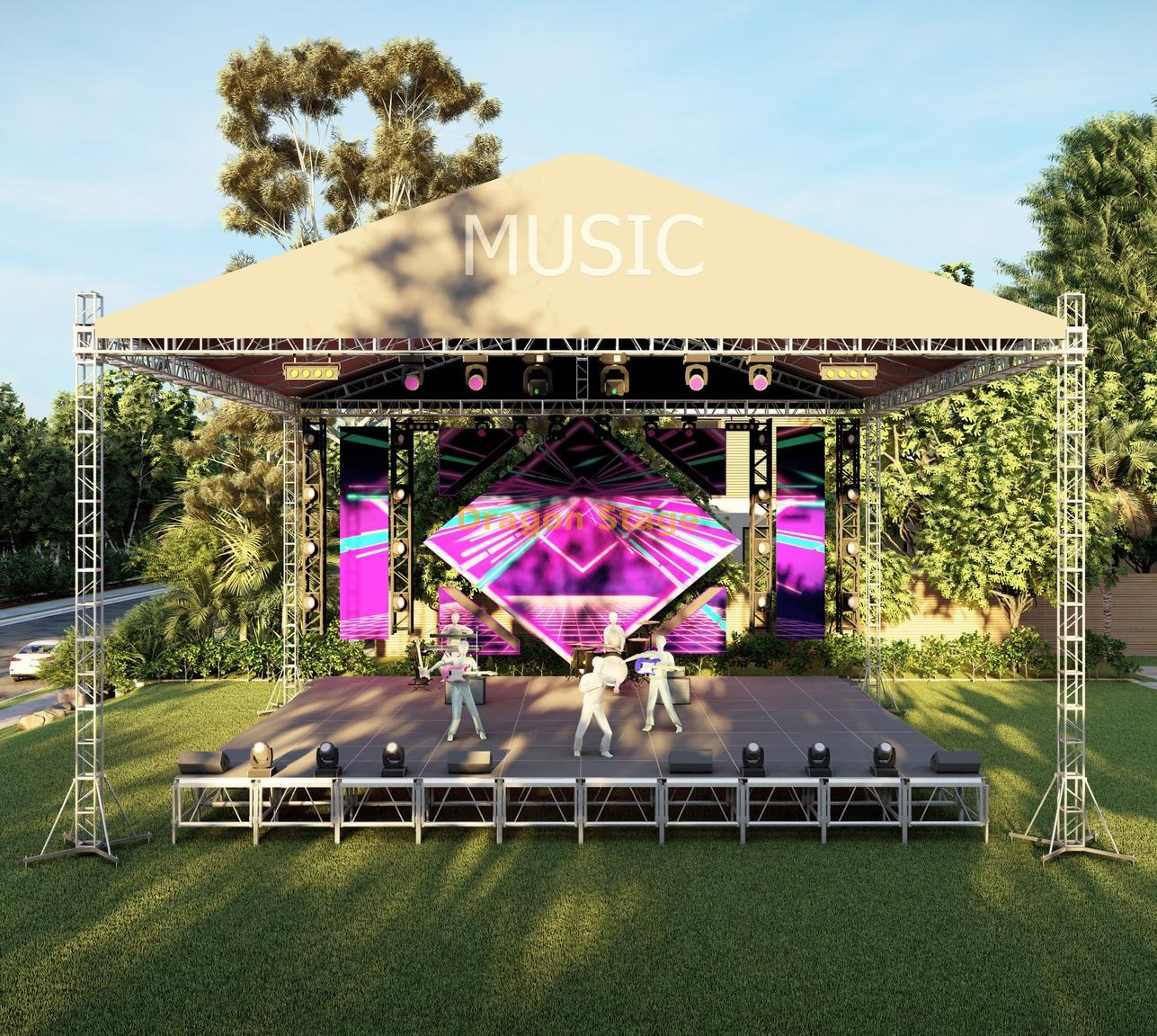

Большая ферменная крыша открытой сцены: 14 x 14 x 8 м (46 x 46 футов) для крупных мероприятий
Введение: окончательная структура фестивалей и крупномасштабных постановок

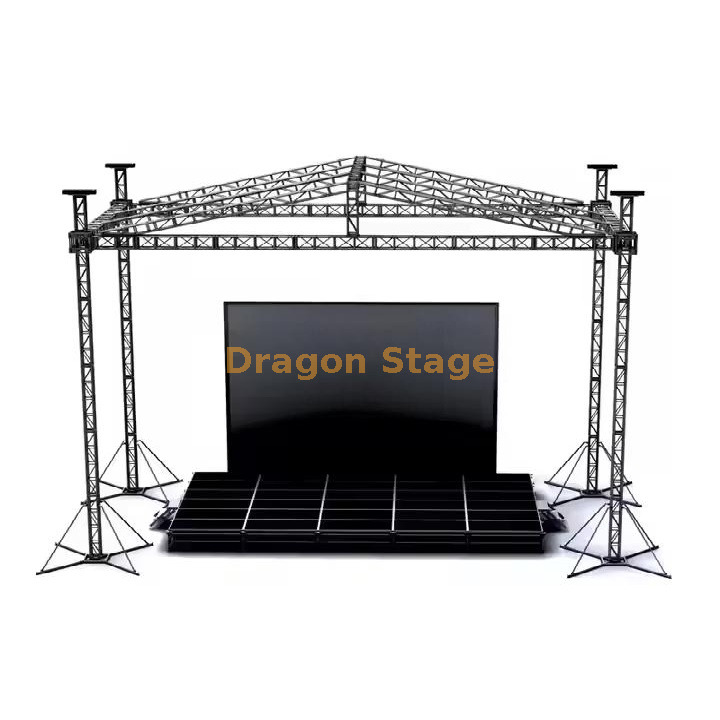

Большая ферменная крыша для открытой сцены Dragon Stage размером 14 x 14 x 8 м представляет собой впечатляющую, высокопроизводительную конструкцию, созданную для нужд крупных фестивалей, больших концертов и громких мероприятий на открытом воздухе. Благодаря широкому пролету в 14 м и высокой рабочей высоте 8 м эта система обеспечивает максимальную видимость сцены и огромную грузоподъемность для звуковых, световых и видеостен.
Ключевые особенности и структурная целостность
Компоненты для тяжелых условий эксплуатации для максимального диапазона
В этой кровельной системе, предназначенной для перекрытия массивного 14-метрового пролета , используется сверхпрочная алюминиевая ферма премиум-класса:
Главные балки и стойки: изготовлены из прочной квадратной фермы BS400x400 (профиль 400x400 мм), обеспечивающей превосходную прочность и прогиб под нагрузкой.
Кровельная решетка: более легкий, но прочный профиль фермы BS300x300 стратегически используется для скатных секций крыши, оптимизируя вес при сохранении структурной целостности.
Система соединений: имеет надежное болтовое соединение основных компонентов конструкции, предпочтительный метод для фиксированных, тяжелонагруженных и длиннопролетных ферменных систем.
Профессиональный лифтинг и стабилизация
Конструкция представляет собой четырехбашенную систему наземной поддержки , обеспечивающую исключительную устойчивость и контролируемый процесс сборки.
Подъем: Включает 4 комплекта ручных подъемников (BA05, 2 тонны) , обеспечивающих точное механическое преимущество, необходимое для безопасного подъема тяжелой решетки крыши на высоту 8 м.
Стабильность основания: система закреплена с помощью 4 стальных оснований и усилена 16 длинными выносными опорами, что обеспечивает обширную и надежную опору, необходимую для сопротивления боковым нагрузкам, таким как ветер.
Расширенная защита от атмосферных воздействий
Большая конструкция крыши покрыта обширным навесом из ПВХ/холста площадью 308,56 кв. м . Конструкция скатной крыши спроектирована таким образом, чтобы эффективно справляться с сильными дождями, предотвращая скопление воды и защищая исполнителей и дорогостоящее техническое оборудование под огромной площадью 14 х 14 м .
Обзор технических характеристик
| Измерение | Измерение | Метрический эквивалент | Примечания |
| Общий размер сцены | 14м х 14м х 8м | 46 футов х 46 футов х 26 футов | Самый большой стандартный размер |
| Столб/балочная ферма | Квадратная ферма BS400×400 | 400 мм х 400 мм | Высокая несущая способность |
| Главная трубка | 50 мм х 3,0 мм | 1,97 х 0,12 дюйма | Высокопрочный алюминий |
| Подъемный механизм | BA05 Ручной подъемник | Грузоподъемность 2 тонны (x4) | Входит в комплект поставки крыши. |
| Вес упаковки | 2100 кг | 4630 фунтов | Общий вес груза |
| Площадь навеса крыши | 308,56 кв.м. | 3321 кв. фут | Материал ПВХ/холст в комплекте |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Почему используются два разных профиля фермы (BS400 и BS300)?
A: Прочная ферма BS400x400 используется для длинных горизонтальных главных балок и вертикальных опор, где возникают самые высокие сжимающие и изгибающие силы. Ферма BS300x300 легче и достаточна для наклонных секций крыши, обеспечивая необходимую поддержку без увеличения собственного веса решетчатой крыши.
