Вес упаковки: 3250 кг

Объем упаковки: 33CBM

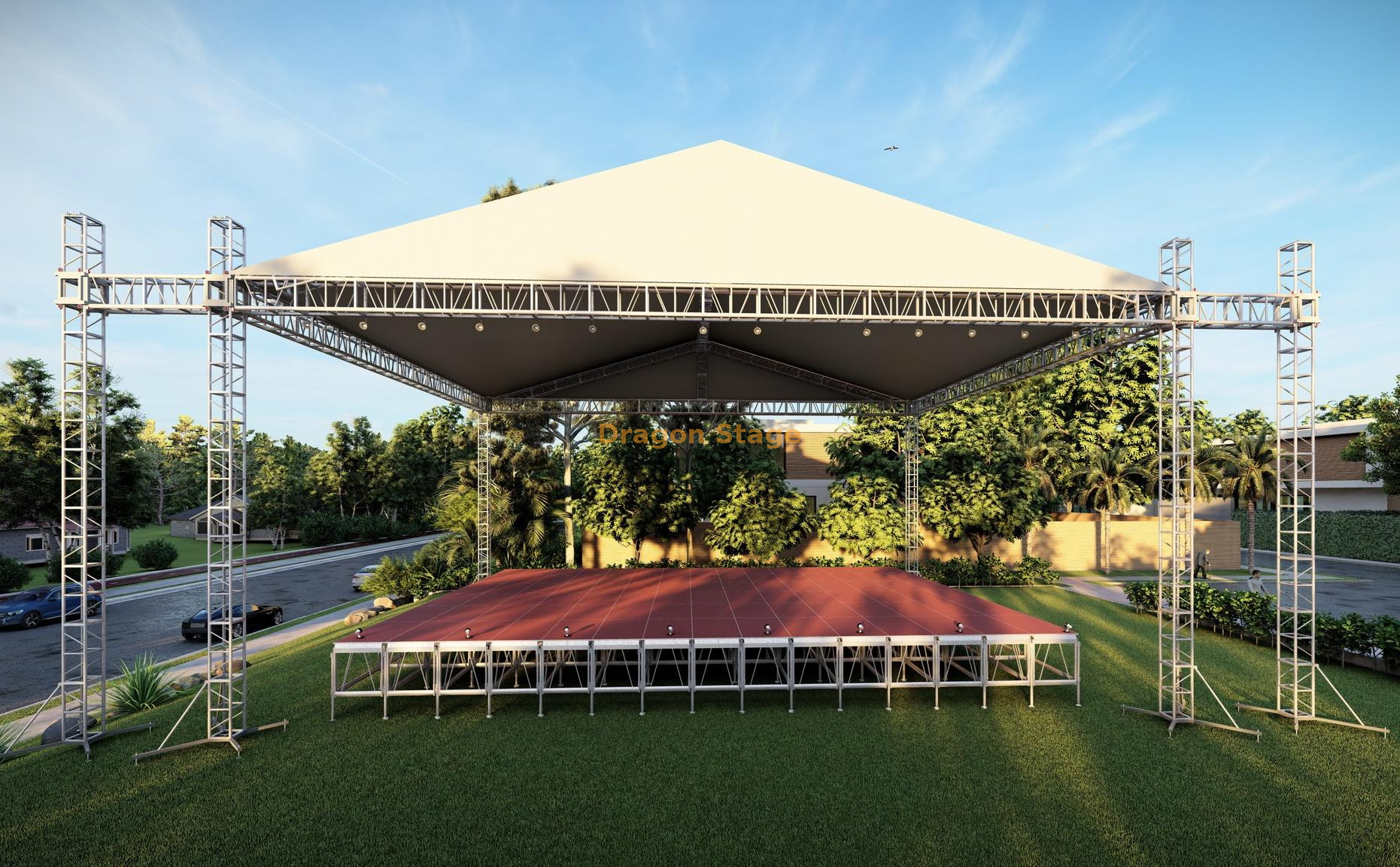

Сверхмощная ферменная система крыши сцены освещения: 16 x 16 x 9 м (52,5 x 52,5 фута) с крыльями PA

Введение: Масштабность, максимальная безопасность при использовании на аренах и фестивалях.

Представляем ферменную кровельную систему Dragon Stage Lighting Stage (16 x 16 x 9 м) , разработанную для крупнейших международных концертов, спортивных мероприятий и многодневных фестивалей. Эта конструкция обеспечивает огромный пролет в 16 м и внушительную высоту от земли до такелажа 9 м , способную поддерживать обширное осветительное оборудование, большие светодиодные экраны и мощные акустические системы линейного массива через встроенные крылья PA.

Ключевые особенности и структурная целостность

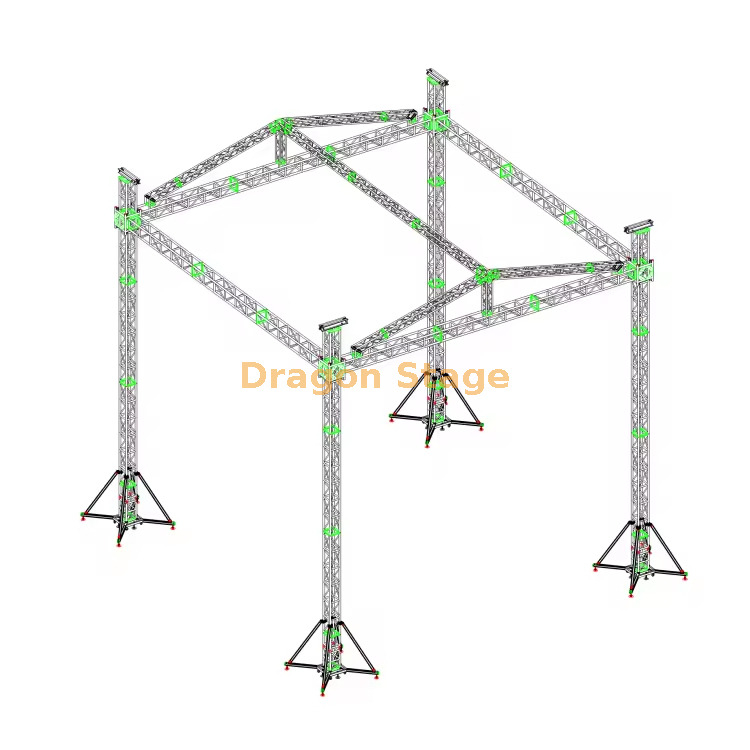

Основная ферма сверхтяжелого режима работы

Чтобы выдерживать значительные нагрузки на пролете 16 м , в системе используются специализированные профили ферм высокой грузоподъемности:

• Основные балки решетки: имеют прочный профиль фермы BS500x600 (500 x 600 мм), рассчитанный на экстремальные нагрузки и минимальный прогиб на больших неподдерживаемых расстояниях.

• Вертикальная опора: 9 -метровые колонны изготовлены из квадратных ферм BS350x350 , обеспечивающих превосходную прочность на сжатие.

• Встроенные крылья PA: включают в себя отдельные вертикальные опоры и балки, специально предназначенные для установки акустических систем, закрепленные собственными специальными основаниями и 8 длинными выносными опорами..

Высокоэффективная система сборки

Эта крупномасштабная конструкция опирается на надежные механические системы и соединительное оборудование, обеспечивающее быструю и безопасную установку:

• Подъемное устройство: поставляется в комплекте с 6 комплектами 2-тонных ручных подъемников (BA05) — четыре для основной крыши и два для крыльев PA, обеспечивающих контролируемый и синхронизированный подъем.

• Метод соединения: используется надежное болтовое соединение основных секций, подвергающихся высоким нагрузкам, что обеспечивает жесткую и безопасную конструкцию, способную выдерживать серьезные динамические нагрузки.

• Стабилизация: в комплект входят впечатляющие 24 длинных аутригера (16 основных + 8 крыльев), необходимые для обеспечения обширной опорной поверхности, необходимой для устойчивости этой 9-метровой конструкции против сильных ветров.

Профессиональная защита и страхование

Масштабная скатная крыша занимает площадь 387,36 кв. м и обеспечивает комплексную защиту. Входящий в комплект навес из ПВХ предназначен для защиты всего сценического оборудования и артистов от неблагоприятных погодных условий, что делает его идеальным выбором для постоянной работы на открытом воздухе.

Обзор технических характеристик

Практические вопросы и ответы для профессионалов сцены

Вопрос: Почему ферма главной балки намного больше (500x600), чем колонны (350x350)?

Ответ: Ферма BS500x600 оптимизирована для обеспечения жесткости на изгиб на горизонтальном пролете длиной 16 м , где изгибающие моменты и прогиб вызывают наибольшую озабоченность. Ферма BS350x350 оптимизирована для вертикального сжатия, которое является основной нагрузкой на опорные столбы.

Вопрос: Являются ли крылья PA модульными и съемными?

О: Да, система включает в себя отдельные компоненты и подъемное оборудование для крыльев громкой связи, что указывает на то, что они являются модульными и могут быть добавлены или удалены в зависимости от требований конкретного мероприятия к звуковому покрытию и настройке линейного массива.

Вопрос: Вся система соединений основана на болтах?

Ответ: Наиболее важные несущие соединения на BS500x600 и BS350x350 обычно соединяются болтами, что обеспечивает превосходную устойчивость и жесткость в этих очень больших системах. Такие аксессуары, как коническая муфта, предохранительный зажим и штифт, используются для второстепенных элементов или небольших секций фермы (например, решетки крыши) для ускорения сборки.
