вес упаковки: 1260 кг
Объем упаковки: 18CBM
| 12,00 М луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 12 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| лучевой куб | 6 лиц | CS389 × 389 | 6 шт |
| Столп на крыше | 3 комплекта | 1,20 м | 50 × 3,0 | CS389 × 389 | 3pcs |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,20 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 6,20 м Лестничная ферма | 10 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS389 × 389 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS389 × 389 | 1 шт |
| 1 | Подключить тарелку с зажимом | CS389 × 389 | 3pcs |
| Одиночный зажим | 20 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 238.56 | 1 шт |
Эта система профессионального уровня разработана с учетом особых размеров и материалов, обеспечивающих надежность в течение длительного времени:

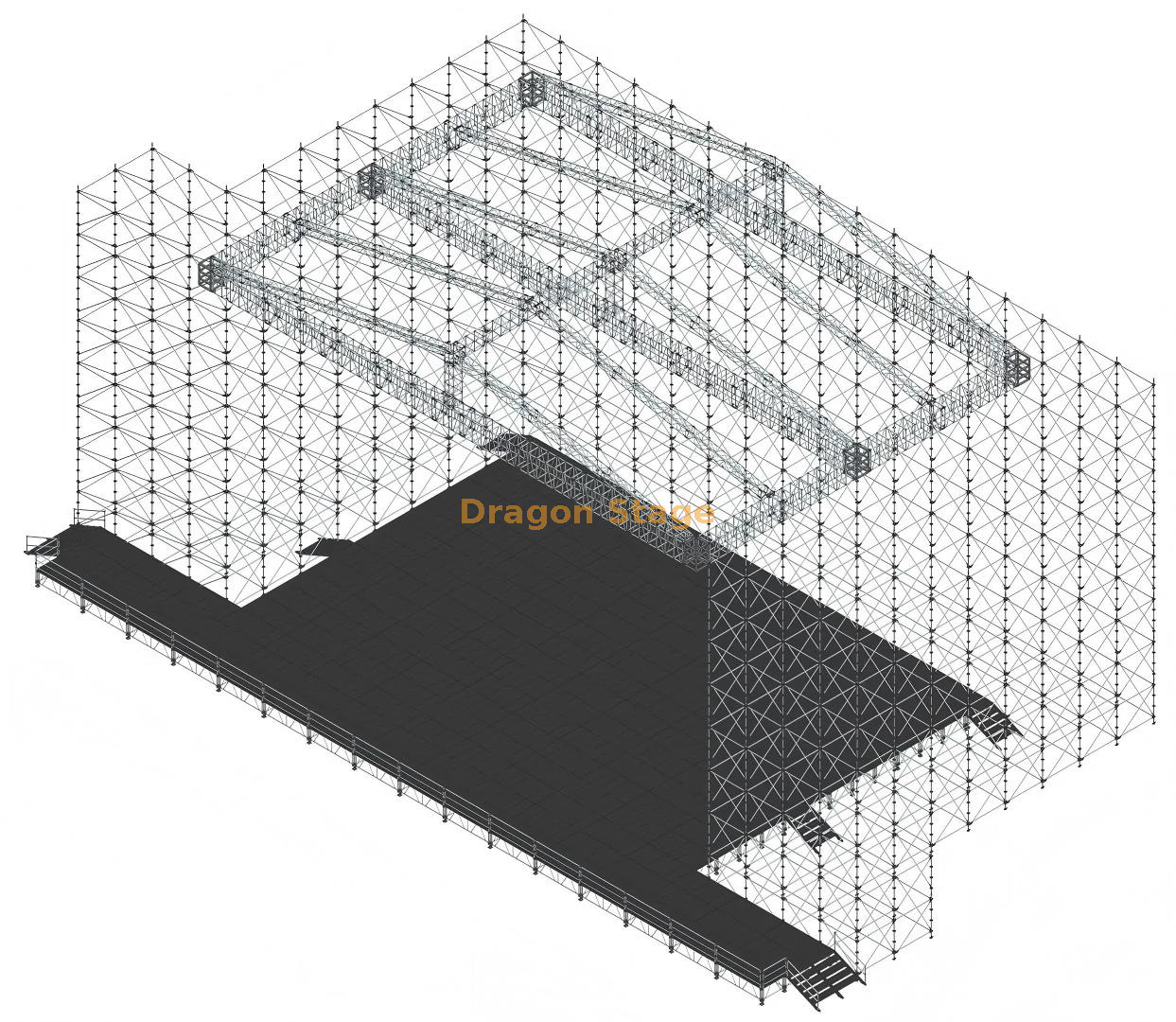

Тип конструкции: стропильная система пирамидальной крыши с 3 балками большого пролета
Применение: Мегаконцерты, международные фестивали, большие площадки для мероприятий на открытом воздухе.
Размеры:
Спецификация ферменной конструкции:
Основная ферма: Квадратная ферма CS389x389
Диаметр основного шнура: алюминиевый сплав толщиной 50 x 3,0 мм (обеспечивает максимальное соотношение прочности и веса).
Навес крыши: ПВХ -материал профессионального качества (доступны нестандартные цвета, идеально подходят для защиты от атмосферных воздействий и брендинга).
Грузоподъемность: рассчитан на большие нагрузки, в частности, поддерживает большие акустические системы линейного массива, обширное осветительное оборудование и большие светодиодные экраны.
Передовые инженерные и эксплуатационные преимущества
Конструкция этой системы размером 20x20 м включает в себя несколько профессиональных функций, которые оптимизируют логистику организации мероприятий:

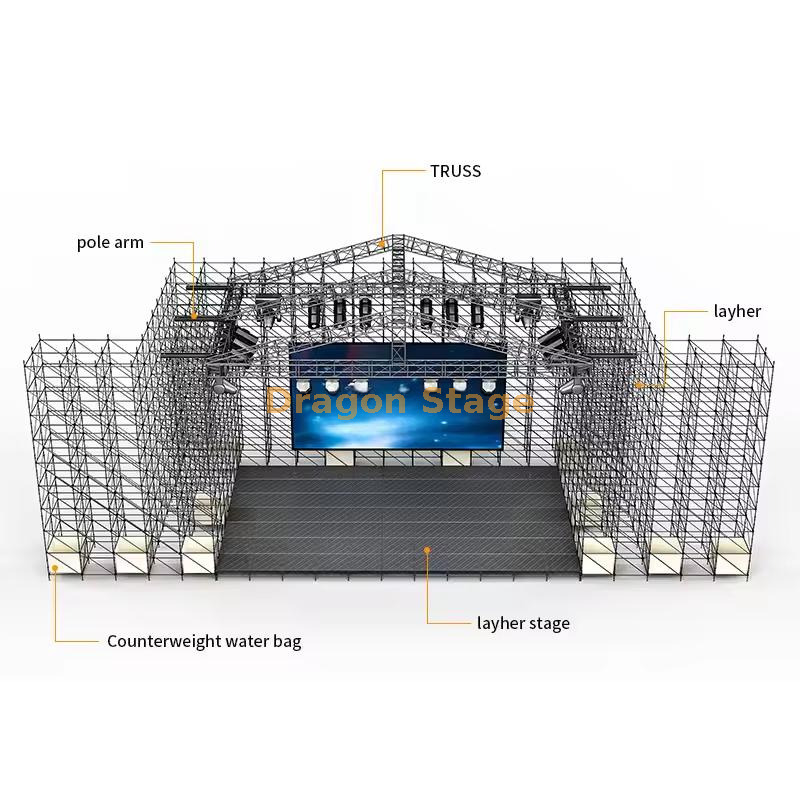

Совместимость системы Layher: ключевой особенностью является конструкция системы, обеспечивающая интеграцию с компонентами строительных лесов Такая совместимость обеспечивает повышенную гибкость при строительстве прочных опорных вышек и вспомогательных конструкций, позволяя производителям быстро адаптироваться к сложным ландшафтам и разнообразным требованиям к нагрузкам. системы Layher .
Три длиннопролетных балки: включение трех основных длиннопролетных балок обеспечивает избыточную прочность по ширине 20 метров, сводя к минимуму прогиб и максимизируя допустимую подвесную нагрузку (подвижную нагрузку) для сложных технических производственных элементов.

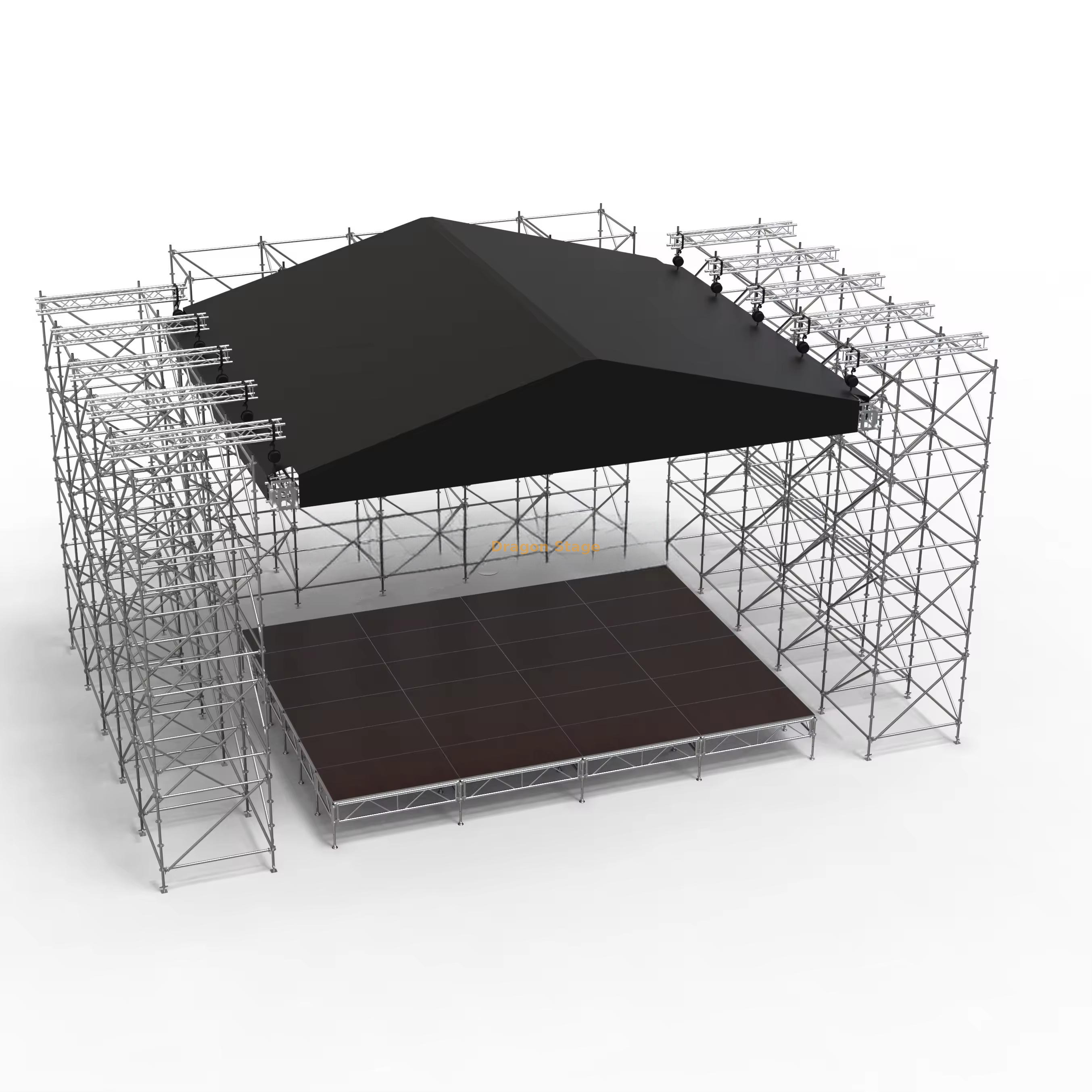

Эстетика пирамидальной крыши: культовая форма пирамидальной крыши не только обеспечивает оптимальное структурное распределение, но также представляет собой впечатляющий, узнаваемый профиль, создавая мощный фокус для телевизионных трансляций и средств массовой информации с высоким разрешением.
Модульные компоненты для тяжелых условий эксплуатации. Использование стандартизированных квадратных секций фермы с высокими характеристиками (CS389x389) обеспечивает взаимозаменяемость компонентов и упрощает сборку, демонтаж и транспортировку на месте, напрямую решая логистические проблемы крупных мероприятий.
Защитный кожух от атмосферных воздействий: система навеса из ПВХ крепится к конструкции, обеспечивая надежное укрытие от дождя и солнца, а также непрерывную работу и целостность чувствительного электронного и аудиовизуального оборудования.
Эта стропильная система пирамидальной крыши с большими пролетами размером 20 х 20 м — профессиональный выбор для производителей, которые отказываются идти на компромисс в отношении безопасности, масштаба или конструктивных характеристик.
