Вес упаковки: 4050 кг
объем упаковки: 40 куб.м.
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 20,00 М луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS500 × 600 | 18 шт |
| 2,00 м | 50 × 3,0 | CS500 × 600 | 3pcs |
| 1,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 18,00 м Луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS500 × 600 | 12 шт |
| 2,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 7,00 М Столп | 6 комплектов | 3,00 м | 50 × 3,0 | CS389 × 389 | 12 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| лучевой куб | 6 лиц | CS500 × 600 | 0pcs |
| Рама башня | Блок рукава Spigot m | 6 шт |
| Стальная база м | 6 шт |
| Верхний раздел m | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 2,00 м | 50 × 3,0 | CS389 × 389 | 3pcs |
| 18,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,20 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | CS389 × 389 | 12 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,20 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 10,20 м Лестничная ферма | 14 комплектов | 3,00 м | 50 × 3,0 | CL40,389*50 | 28 шт |
| 2,00 м | 50 × 3,0 | CL40,389*50 | 14 шт |
| 2,20 м | 50 × 3,0 | CL40,389*50 | 14 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS389 × 389 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS389 × 389 | 1 шт |
| 1 | Подключить тарелку с зажимом | CS389 × 389 | 3pcs |
| Одиночный зажим | 28 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 525.76 | 1 шт |
Золотой стандарт инфраструктуры для проведения мега-событий

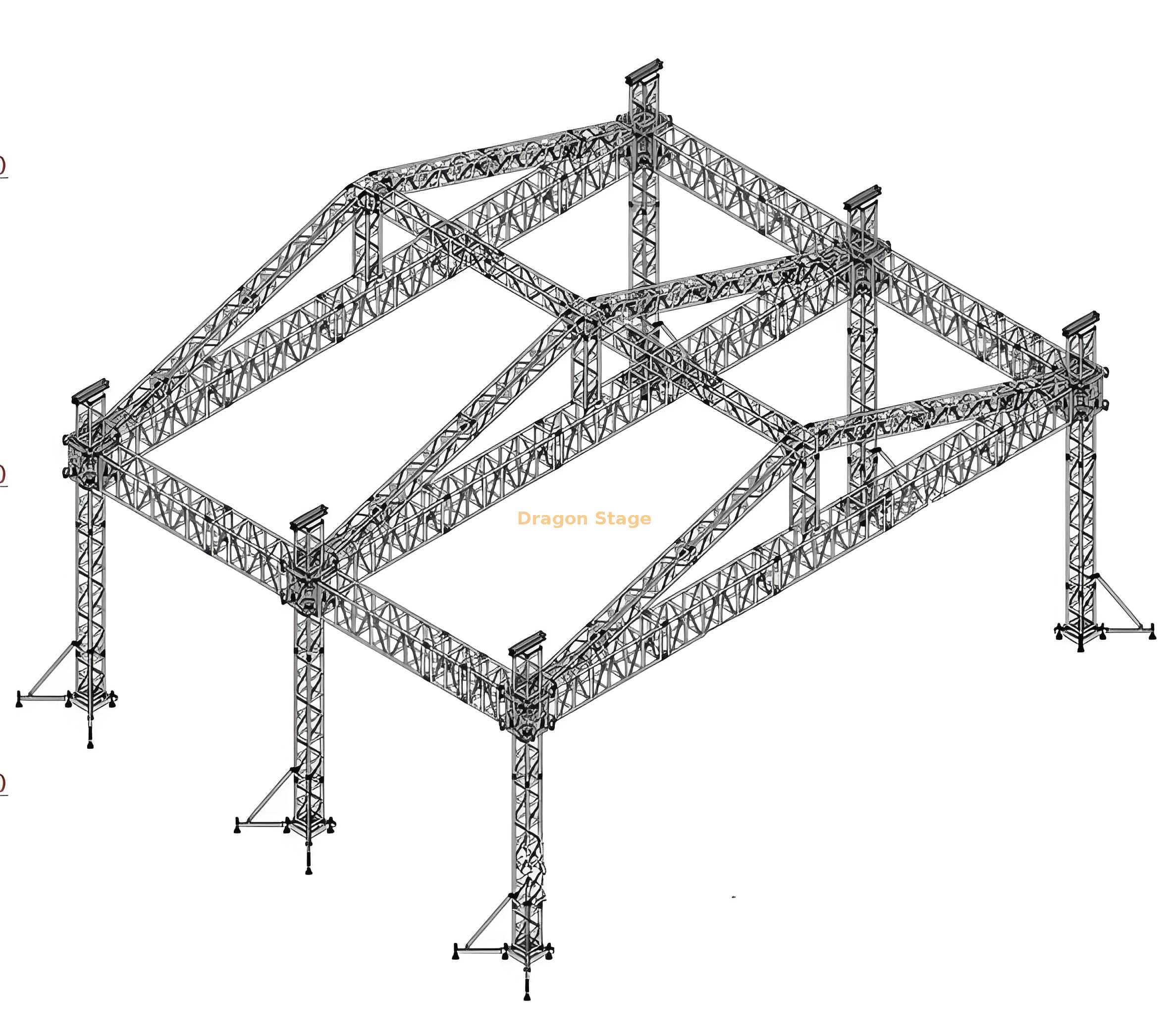

Эта сверхпрочная алюминиевая стропильная система размером 20 м (Ш) x 18 м (Г) x 8 м (В) является лучшим выбором для производственных компаний, которым необходимы максимальный масштаб, высота и надежность для крупноформатных мероприятий на открытом воздухе. Эта конструкция, предназначенная для поддержки огромных нагрузок на современных концертах, фестивалях электронной музыки и корпоративных презентациях, гарантирует надежную и безопасную среду для исполнителей и технического оборудования.
Основные характеристики для бескомпромиссной производительности
В этой системе, спроектированной для обеспечения превосходной структурной целостности, используются высококачественные компоненты:
Габаритные размеры (Ш х Д х В): 20 х 18 х 8 метров (обеспечивает исключительную площадь крыши площадью 360 квадратных метров и впечатляющий просвет по высоте).
Материал: высокопрочный алюминиевый сплав (обычно 6082-T6 , обеспечивающий высокую несущую способность при сохранении транспортабельности).
Ферма главной балки: квадратная ферма CS500x600 (основная труба 50 x 3,0 мм), используется для максимальной поддержки горизонтального пролета.
Столб/опорная ферма: квадратная ферма CS389x389 (основная труба 50 x 3,0 мм), обеспечивающая надежную вертикальную устойчивость.
Тип соединения: раструбное соединение (штифт-коническая муфта), обеспечивающее быструю сборку и демонтаж без болтов.
Навес крыши: водонепроницаемый ПВХ- материал высокой плотности (доступны цвета по индивидуальному заказу, площадь около 525,76 квадратных метров).
Профессиональные возможности и преимущества системы
Интегрированная система наземной опорной башни: конструкция построена на основе прочной рамной башни , включающей стальные основания , из блоков втулки с втулками и мощные ручные подъемники (2 тонны) . Эта система позволяет безопасно, контролируемо и эффективно поднимать массивную конструкцию крыши.
Исключительная устойчивость: поддерживаемая шестью прочными вертикальными стойками и усиленная 24 длинными опорами , система обеспечивает исключительную боковую устойчивость и устойчивость к ветру, отвечая строгим стандартам безопасности при развертывании на открытом воздухе.
Оптимизированная грузоподъемность: использование серии CS500x600 для главных балок обеспечивает необходимую прочность для подвешивания тяжелых грузов, включая несколько рядов массивов динамиков, сложные движущиеся осветительные приборы и обширные светодиодные видеостены.
Модульная и эффективная логистика: использование квадратных ферм стандартной длины с быстрыми патрубковыми соединениями упрощает объем транспортировки (всего около 40 куб. м) и значительно сокращает время установки и трудозатраты на месте.
Конструкция скатной крыши (подразумевается): включение определенных компонентов наклонных и лестничных балок указывает на профессиональную конструкцию скатной крыши, которая необходима для эффективного стока воды и дополнительной жесткости конструкции в переменных погодных условиях.
Выберите эту систему, чтобы получить структурно надежное, визуально доминирующее и эффективное в эксплуатации решение для ваших крупнейших производств.
