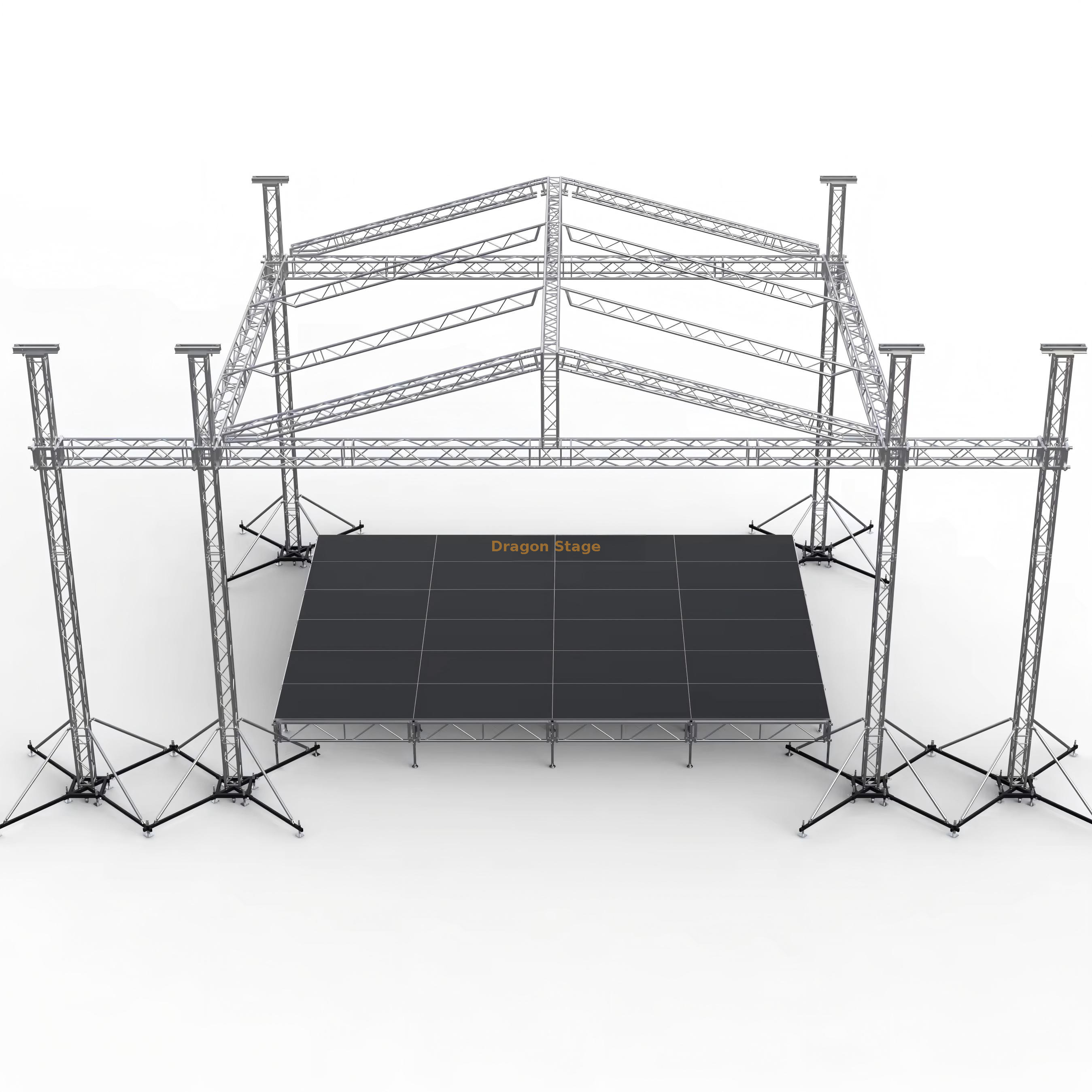

Квадратная изготовленная на заказ алюминиевая ферменная конструкция 12x12x8m концерта алюминиевая

5 0 Отзывы

встроенная ферма динамиков длиной 3 м с 2 сторон

цена: ￥ 65640 - 88326


Функции:	система фермы сценическая система
штат:



Запрос цены

Марка продукта:
Dragon Stage

Описание продукта

Вес упаковки: 2300 кг.

Объем упаковки: 21 смбм

Элемент		Спецификация (SQURE FURS)			QTY
		длина	Главная трубка (мм)	размер (мм)
12,00 М луч (спереди)	2 комплекта	3,00 м	50 × 3,0	CS389 × 389	8 шт
		2,00 м	50 × 3,0	CS389 × 389	0pcs
		1,00 м	50 × 3,0	CS389 × 389	0pcs
12,00 М луч (сторона)	2 комплекта	3,00 м	50 × 3,0	CS389 × 389	8 шт
		2,00 м	50 × 3,0	CS389 × 389	0pcs
		1,00 м	50 × 3,0	CS389 × 389	0pcs
7,00 М Столп	4 комплекта	3,00 м	50 × 3,0	CS289 × 289	8 шт
		2,00 м	50 × 3,0	CS289 × 289	0pcs
		1,00 м	50 × 3,0	CS289 × 289	4 шт
лучевой куб	Pigot Cube 389x389				0pcs
Рама башня	Spigot рукав Block s				4 шт
	Стальная база с				4 шт
	Верхний раздел с				4 шт
	Ручной подъем, BA05 2TONS				4 шт
	Секция шарнирного шарнира, высота 1м				4 шт
	Волокно -слинг, BA04,2 тонны 3м				4 шт
	Длинный аутригер				16 шт
Элемент		Спецификация (SQURE FURS)			QTY
		длина	Главная трубка (мм)	размер (мм)
Столп на крыше	2 комплекта	1,20 м	50 × 3,0	CS289 × 289	2 шт
12,00 м верхняя луч	1 комплекты	3,00 м	50 × 3,0	CS289 × 289	4 шт
		2,00 м	50 × 3,0	CS289 × 289	0pcs
		1,00 м	50 × 3,0	CS289 × 289	0pcs
6,20 м косой луч	4 комплекта	3,00 м	50 × 3,0	CS289 × 289	4 шт
		2,00 м	50 × 3,0	CS289 × 289	4 шт
		1,20 м	50 × 3,0	CS289 × 289	4 шт
6,20 м Лестничная ферма	10 комплектов	3,00 м	50 × 3,0	CL30,289*50	10 шт
		2,00 м	50 × 3,0	CL30,289*50	10 шт
		1,20 м	50 × 3,0	CL30,289*50	10 шт
Компоненты крыши		Крыша Conner 4 способа, использование для фермы на крыше		CS289 × 289	2 шт
		Крыша Conner 5 способов, использование для фермы на крыше		CS289 × 289	0pcs
		Подключить тарелку с зажимом			2 шт
		Одиночный зажим			20 шт
		Двойной зажим			8 шт
		Материал навеса крыши: ПВХ, синий цвет или индивидуальные.		238.56	1 шт
Элемент		Спецификация (SQURE FURS)			QTY
		длина	Главная трубка (мм)	размер (мм)
3,00 -метровый луча крыла	2 комплекта	3,00 м	50 × 3,0	CS389 × 389	2 шт
		2,00 м	50 × 3,0	CS389 × 389	0pcs
		1,00 м	50 × 3,0	CS389 × 389	0pcs
7,00 м Столп крыльев	2 комплекта	3,00 м	50 × 3,0	CS289 × 289	4 шт
		2,00 м	50 × 3,0	CS289 × 289	0pcs
		1,00 м	50 × 3,0	CS289 × 289	2 шт
Крылья Башня	Spigot рукав Block s				2 шт
	Стальная база с				2 шт
	Верхний раздел с				2 шт
	Ручной подъем, BA05 2TONS				2 шт
	Секция шарнирного шарнира, высота 1м				2 шт
	Волокно -слинг, BA04,2 тонны 3м				2 шт
	Длинный аутригер				8 шт
Фермерский аксессуар		Conical Copler и Safrty Clip & Pin			весь набор

Вес упаковки: 2500 кг

Объем упаковки: 19CBM

Элемент	Спецификация					Количество
Стадия алюминиевой сборки	Топпинг: 4х8 фута (1,22x2,44 м)		деревянный			45 шт
	1,22 м. Стальная скоба					54 шт
	2,44 м. Стадия					50 шт
	стоять с расширенной трубкой					60 шт
	Регулируемая стадия основания					60 шт
Сценическая лестница	Деревянный топпинг	общий	8	шаги	Регулируется на высоту этапа	2 шт

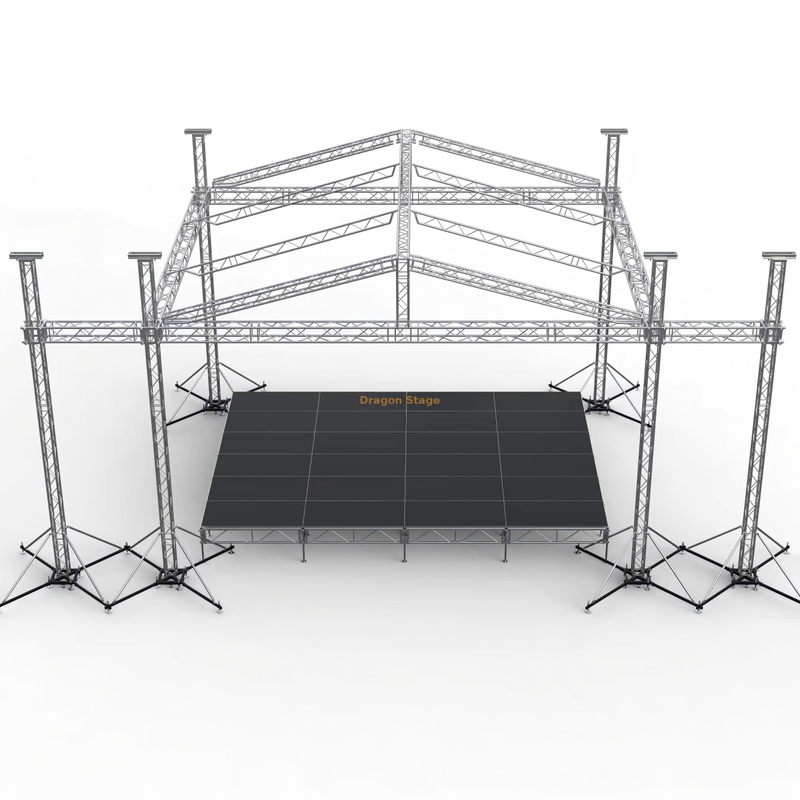

Квадратная изготовленная на заказ алюминиевая концертная алюминиевая звуковая ферма 12x12x8 м: крупномасштабная система мероприятий

1. Введение: система производства грандиозных событий

Изготовленная на заказ алюминиевая концертная ферменная система DragonStage Square — это сверхпрочная крупноформатная наружная конструкция, специально разработанная для крупных концертов живой музыки, крупных фестивалей и корпоративных мероприятий, требующих обширной вспомогательной мощности.

Имея основные размеры 12 м в ширину и 12 м в глубину и впечатляющую высоту 8 м , эта система обеспечивает огромную, полностью крытую площадку для выступлений. Он имеет сложную конструкцию крыши и встроенные 3-метровые звуковые крылья с двух сторон, что позволяет одновременно подвешивать акустические системы линейного массива рядом со сценическим осветительным оборудованием.

2. Основные характеристики и характеристики

В этой системе используются фермы двух разных размеров для управления пролетом и вспомогательными нагрузками: более тяжелая CS389x389 для основных балок крыши и звуковых крыльев, а также более легкая CS289x289 для стоек и деталей крыши.

Ключевые характеристики продукта

Особенность	Детали спецификации
Габаритные размеры фермы (Д x Ш x В)	12м х 12м х 8м (приблизительно)
Интегрированные звуковые крылья	Длина 3 м с двух сторон, встроен в конструкцию.
Серия ферм (главные балки)	CS389x389 (ферма с квадратным патрубком)
Серия ферм (столбы/детали)	CS289x289 (ферма с квадратным патрубком)
Размер основной трубки	50 мм x 3,0 мм (используется во всей системе)
Тип подключения	Патрубок (включает коническую муфту, предохранительный зажим и штифт)
Размер сценической платформы	Состоит из 45 кусков деревянного покрытия размером 4x8 футов (1,22x2,44 м).
Размеры сценической площадки	12,2 x 10,98 м (приблизительно в зависимости от количества палубы)
Высота сцены	Регулируемая (подставка с выдвижной трубкой и регулируемым основанием)
Площадь навеса крыши	ПВХ 238,56 кв.м. (синий цвет или по индивидуальному заказу)
Общий вес фермы в упаковке	2300 кг
Общий вес упаковки столика	2500 кг
Общий объем упаковки	21 куб.м (ферма) + 19 куб.м (сцена)

Компоненты фермы и сцены

Компонент	Серия ферм (размер)	Основная трубка (мм)	Ключевое количество
Ширина 12,00 м (спереди/сбоку)	CS389x389	50x3,0	8 штук (длина 3,00 м) в комплекте
Главный столб 7,00 м	CS289x289	50x3,0	всего 8 штук
3,00 м, луч крыльев	CS389x389	50x3,0	2 комплекта (2 шт. длиной 3,00 м)
Столб «Крылья» 7,00 м	CS289x289	50x3,0	2 комплекта (4 шт. длиной 3,00 м + 2 шт. длиной 1,00 м)
Подъемное устройство	Ручной подъемник (BA05, 2 тонны)	-	6 штук (4 основных, 2 крыльевых)
Топпинг сцены	Деревянная начинка	4x8 футов (1,22x2,44 м)	45 штук
Сценические аксессуары	Сценическая лестница	Деревянная начинка	2 комплекта (регулируется по высоте сцены)

3. Основные характеристики системы

Высокая несущая способность: использование прочной фермы CS389x389 для основных несущих пролетов обеспечивает достаточную грузоподъемность для тяжелого осветительного оборудования, светодиодных экранов и элементов центральной сцены.
Интегрированная звуковая поддержка: наличие 3-метровых крыльев с двух сторон позволяет профессионально устанавливать системы линейных массивов без необходимости использования отдельных отдельно стоящих вышек, что улучшает обзорность и эстетику.
Полная система: продукт включает в себя полную ферменную конструкцию крыши, все необходимые аксессуары для такелажа (блоки рукавов, стальные основания, верхние секции, ручные подъемники, стропы и зажимы), а также полностью модульную сценическую платформу с лестницей, предлагая решение «под ключ».
Портативность: несмотря на свой размер, система спроектирована для логистики мероприятий, имеет управляемый вес и объем упаковки для эффективной транспортировки.
