Вес упаковки: 3750 кг
Объем упаковки: 37CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 3 комплекта | 3,00 м | 50 × 4,0 | CS520 × 760 | 12 шт |
| 2,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 4,0 | CS520 × 760 | 6 шт |
| 2,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS520 × 760 | 2 шт |
| 7,00 М Столп | 6 комплектов | 3,00 м | 50 × 3,0 | CS389 × 389 | 12 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| лучевой куб | 6 лиц | CS520 × 760 | 0pcs |
| Рама башня | Блок с рукавом Spigot L | 6 шт |
| Стальная база л | 6 шт |
| Верхний раздел L. | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 1,20 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 6,20 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 6,20 м Лестничная ферма | 6 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| Компоненты крыши | 4 | Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| 5 | Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| 1 | Подключить тарелку с зажимом | CS289 × 289 | 3pcs |
| Одиночный зажим | 12 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 208.96 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 6,00 м для крыльев луч | 2 комплекта | 3,00 м | 50 × 4,0 | CS520 × 760 | 4 шт |
| 2,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 1,00 м | 50 × 4,0 | CS520 × 760 | 0pcs |
| 7,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| Крылья Башня | Блок с рукавом Spigot L | 2 шт |
| Стальная база л | 2 шт |
| Верхний раздел L. | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |

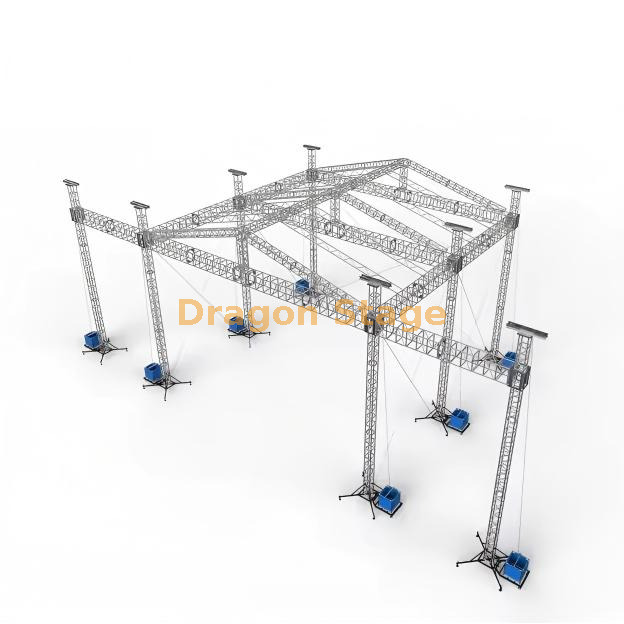

Сверхмощная ферменная конструкция для динамиков на крыше: крылья шириной 6 м (12 x 10 x 8 м)
Введение: максимальное звуковое и визуальное покрытие

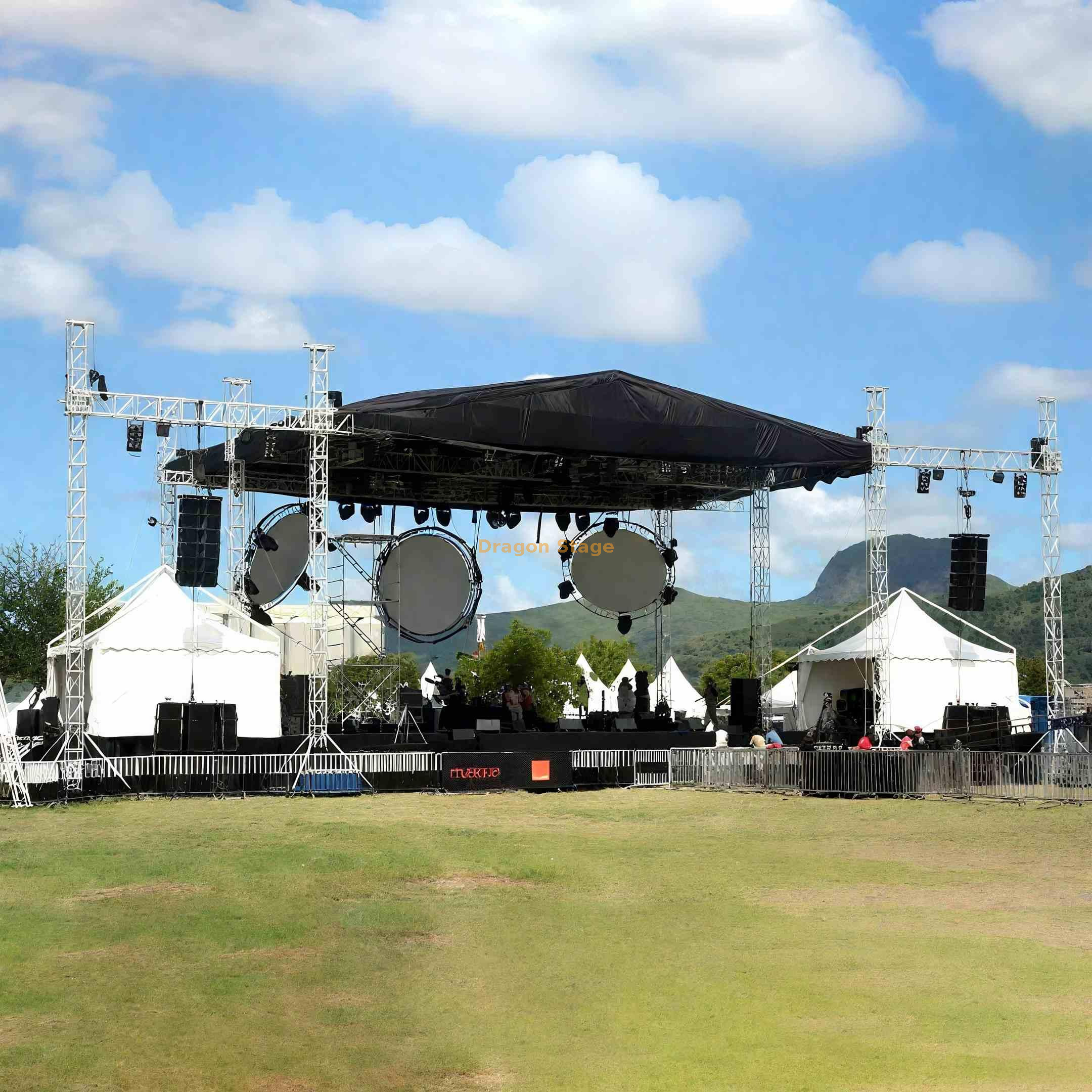

Сверхмощная сценическая ферма с громкоговорителями шириной 6 м Dragon Stage обеспечивает масштабное покрытие для большой аудитории. Имея основную площадь 12 м в длину и 10 м в ширину и впечатляющую высоту 8 м , эта система выделяется благодаря своим прочным крыльям с динамиками шириной 6 м, встроенными с каждой стороны. Это обеспечивает общую эффективную ширину до 22 метров, что обеспечивает беспрецедентную гибкость в монтаже и звуковое покрытие для зрителей.
Создано для мощности: преимущество крыла динамика шириной 6 м
Решение проблем с нагрузкой в больших консольных пролетах
Интеграция больших консольных конструкций, таких как крыло динамика шириной 6 м, в раму основной сцены требует превосходной инженерной мысли, позволяющей выдерживать концентрированные точечные нагрузки звуковых систем с линейным массивом.
Эта открытая концертная сцена размером 12x10 м с 6-метровыми крыльями PA решает эту проблему:
Основная конструкция для тяжелых условий эксплуатации: вся система опирается на сверхпрочную квадратную ферму CS520x760 для главных балок и прочную ферму CS389x389 для шести основных опор. Это обеспечивает структурную целостность, необходимую для выдерживания как нагрузки на крышу, так и значительных боковых нагрузок, создаваемых консольными крыльями динамиков.
Превосходная устойчивость: базовая конструкция, оснащенная 24 длинными выносными опорами и 6 комплектами высокопроизводительных компонентов башни, обеспечивает исключительную боковую устойчивость, что жизненно важно при работе с высокими звуковыми зависаниями и воздействием ветра на ферме с плоской крышей высотой 8 метров..
Подъем высокой грузоподъемности: каждая из 6 основных опор включает в себя 2-тонный ручной подъемник (BA05) и связанное с ним такелаж (шарнирную секцию, блок рукавов, стальное основание), гарантирующие безопасный и контролируемый монтаж крыши для этой стропильной системы крыши с громкоговорителем, рассчитанной на высокие нагрузки, пролет 12 метров..
Ключевые особенности и структурные преимущества для руководителей производства
Полная система наземной поддержки
В конструкции используется комплексная система наземной поддержки. Это позволяет безопасно собрать решетку крыши и предварительно установить аудио/осветительное оборудование на уровне земли до того, как вся секция крыши размером 12 х 10 м будет поднята на рабочую высоту 8 м..
Широкий охват
Входящий в комплект навес из ПВХ занимает площадь 208,96 кв. м , обеспечивая надежную защиту от непогоды над сценой и важными зонами для технического производства.
Модульный и адаптируемый
Эта полностью модульная сцена с алюминиевой фермой для фестивалей предназначена для быстрого развертывания и нанесения ударов. Использование прочных соединительных муфт (с коническими муфтами, штифтами и зажимами) на компонентах фермы обеспечивает быстрый, надежный и повторяющийся процесс сборки, что крайне важно для компаний, занимающихся арендой систем открытых сцен .
Практические вопросы и ответы для профессионалов сцены
Вопрос: В чем преимущество крыльев динамиков шириной 6 м?
A: Крылья ферменной конструкции крыши динамика шириной 6 м позволяют размещать линейные массивы значительно шире, чем основная сцена, улучшая стереоизображение и дальность проецирования звуковой системы для большой аудитории, что является ключевой особенностью этой сверхпрочной алюминиевой конструкции сцены..
Вопрос: Включает ли конструкция танцпол или сценические площадки?
A: В этом списке продуктов основное внимание уделяется ферменной конструкции крыши, компонентам башни, ферме крыла PA и навесу из ПВХ . Сценические настилы, полы и баррикады обычно приобретаются отдельно, что позволяет настроить высоту и материал сценического настила.
Вопрос: Сколько персонала обычно требуется для сборки?
О: Учитывая высоту 8 м , сверхпрочность фермы CS520x760 и использование шести точек подъема, для эффективной и безопасной сборки рекомендуется использовать бригаду из не менее 6-8 опытных сценических специалистов .
Вопрос: Каков рейтинг устойчивости к ветру?
О: Хотя конкретные ветровые нагрузки должны быть подтверждены таблицами инженерных нагрузок, сверхмощная система такого размера с 24 длинными выносными опорами предназначена для сценариев высокой ветровой нагрузки, характерных для больших систем звуковой сцены для фестивалей на открытом воздухе . Всегда закрепляйте конструкцию с помощью соответствующих балластных или грунтовых анкеров согласно плану нагрузки.
