Вес упаковки: 1900 кг
Объем упаковки: 22CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| лучевой куб | Pigot Cube 389x389 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 1,20 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 6,20 м Лестничная ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 1,20 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS389 × 389 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS389 × 389 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 208.96 | 1 шт |

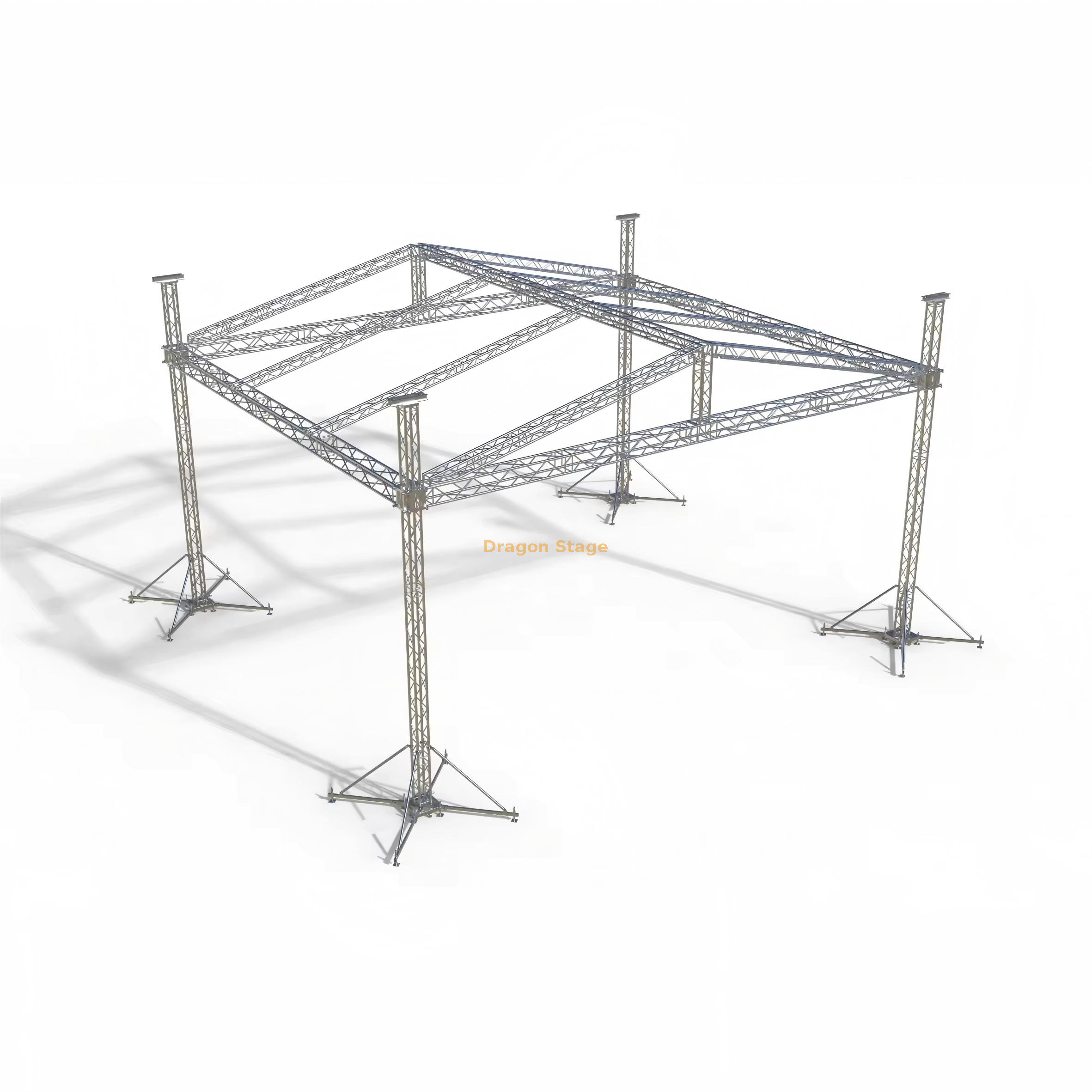

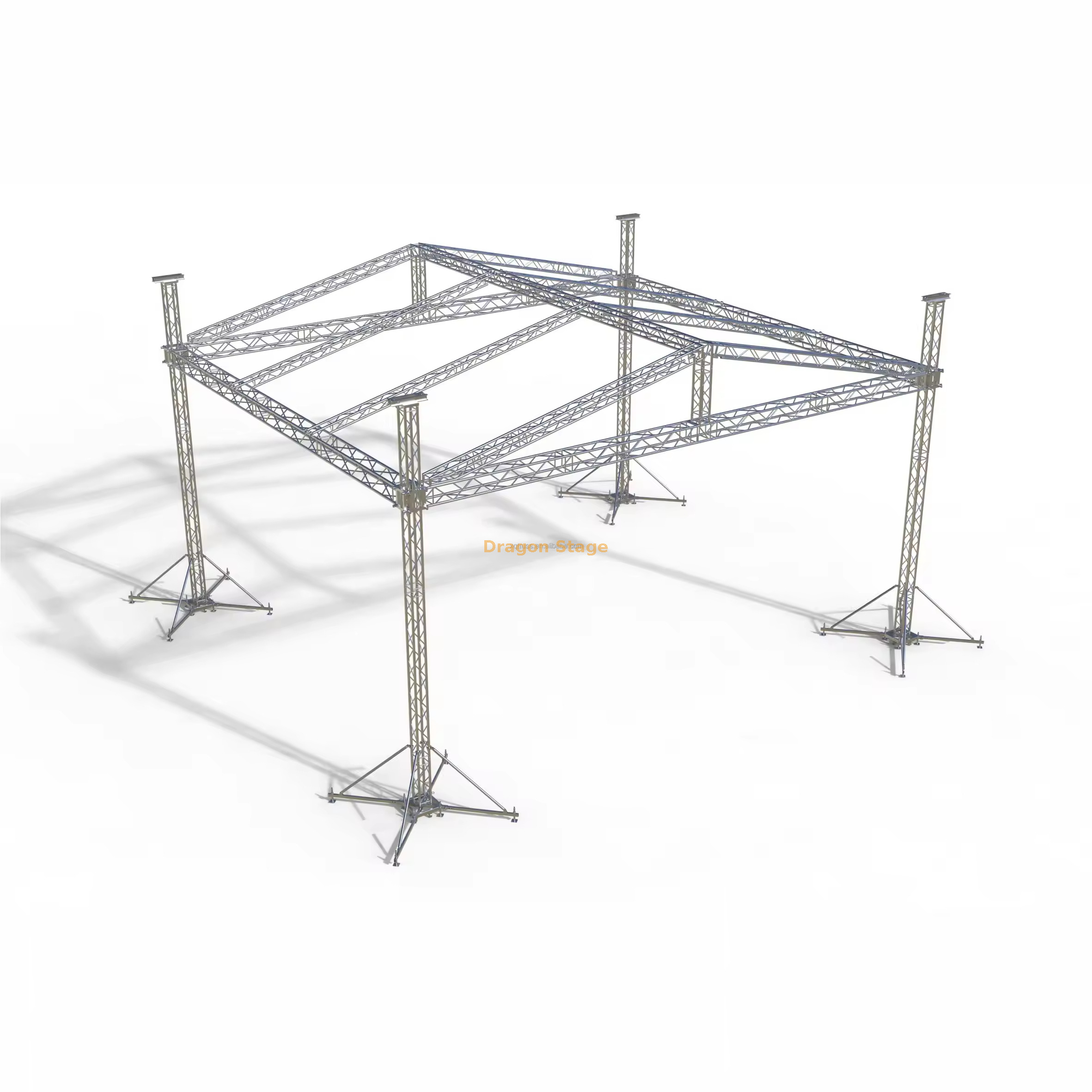

Изготовленная на заказ стропильная система крыши диаметром 400 мм: 12 x 10 x 9 м (39,4 x 32,8 фута) для концертов
Введение: Оптимальная ферма среднего размера для быстрого развертывания
Кровельная ферменная система Dragon Stage Custom диаметром 400 мм (12 x 10 x 9 м) обеспечивает профессиональную вместимость и быструю установку для концертов, корпоративных мероприятий и крупномасштабных сценических постановок. высотой Эта четырехбашенная наземная опорная система 9 м обеспечивает превосходную высоту для освещения, звука и визуальных элементов, а соединение Spigot упрощает сборку, значительно сокращая время установки по сравнению с болтовыми системами.
Ключевые особенности и структурная целостность
Универсальный профиль ферменной втулки диаметром 400 мм
Во всей системе, включая балки и колонны, используется квадратная ферма CS389x389 (продаваемая как 400-мм раструбная ферма), что обеспечивает совместимость компонентов и упрощает управление запасами.
Прочность материала: изготовлена из основных труб 50 x 3,0 мм , что обеспечивает прочную раму, оптимизированную для пролета длиной 12 метров.
Скорость соединения: метод соединения Spigot обеспечивает быстрое и безошибочное соединение секций фермы, что идеально подходит для мероприятий, требующих быстрой установки и циклов демонтажа.
Полный пакет наземной опорной башни
Конструкцию размером 12х10 м надежно поддерживают четыре башни, каждая из которых оборудована для вертикального подъема и стабилизации:
Подъемное оборудование: включает 4 комплекта 2-тонных ручных подъемников (BA05) для синхронного подъема на полную высоту 9 м.
Компоненты башни: в комплекте с блоком раструбных муфт S, , стальным основанием S и верхней секцией S — все стандартизировано для обеспечения бесшовной интеграции.
Чрезвычайная устойчивость: имеет 16 длинных выносных опор , которые необходимы для увеличения устойчивости этой конструкции, особенно с учетом ее впечатляющей высоты 9 метров.
Защита от атмосферных воздействий и портативность
Конструкция обеспечивает значительную крытую площадь 208,96 кв. м (для конфигурации 12 х 10 м), обеспечивая критическую защиту исполнителей и оборудования.
Навес на крыше: в комплект входит прочный навес из ПВХ , обеспечивающий устойчивость к атмосферным воздействиям в стандартном синем цвете или в дополнительных вариантах.
Эффективность логистики: при общем весе упаковки 1900 кг и объеме 22 куб. м система легко транспортируется для туристических компаний и компаний по аренде.
Обзор технических характеристик
| Измерение | Измерение | Метрический эквивалент | Примечания |
| Общий размер сцены | 12м х 10м х 9м | 39,4 х 32,8 х 29,5 фута | Конструкция включает в себя 4 опорных столба. |
| Профиль фермы | CS389x389 Квадратная ферма | Прибл. 400 мм х 400 мм | Единый профиль для всех элементов |
| Главная трубка | 50 мм х 3,0 мм | 1,97 х 0,12 дюйма | Высокопрочный алюминиевый сплав |
| Тип подключения | Патрубок (коническая муфта) | Быстрое и безопасное присоединение | Требуются булавки и зажимы |
| Подъемный механизм | BA05 Ручной подъемник | Емкость 2 тонны (4 комплекта) | Включено для работы башни |
| Вес упаковки | 1900 кг | 4189 фунтов | Общий вес системы |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Почему для ферм такого размера вместо болтового соединения используется соединение Spigot?
Ответ: Для систем такого размера ( пролет 12 м ) выбираются патрубковые соединения, поскольку они обеспечивают значительно более быструю сборку и разборку . В то время как болтовые соединения обеспечивают более высокую жесткость для экстремальных пролетов (например, 16 м и более), ферменная ферма CS389x389 предлагает превосходный баланс несущей способности и эффективности экономии времени для мероприятий среднего и крупного масштаба.
Вопрос: В чем преимущество использования одного и того же профиля фермы (CS389x389) для балок и колонн?
О: Использование одного и того же профиля максимизирует взаимозаменяемость и упрощает логистику . Это позволяет упростить замену деталей, ускорить обучение бригад монтажников и возможность переконфигурировать элементы на сцену разных размеров (например, упомянутую установку 10 x 8 м) с максимальной гибкостью.
Вопрос: Можно ли построить ферму на земле, а затем поднять ее?
О: Да, это стандартная система наземной поддержки . Комбинация блока втулки S , ручного подъемника и шарнирной секции разработана специально для того, чтобы позволить собрать основную решетку горизонтально у земли, а затем медленно поднять ее в вертикальное рабочее положение.
