сценическая ферма
Вес упаковки: 1450 кг
Объем упаковки: 11сбим
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 8,00 м луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | Spigotcube 289x289 | 2 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
|
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 57.28 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 5,00 -метровый столб крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
сценическая платформа
Вес упаковки: 1610 кг
Объем упаковки: 10,5 см
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 27 шт |
| 1,22 м. Стальная скоба | 36 шт |
| 2,44 м. Стадия | 30 шт |
| стоять с расширенной трубкой | 40 шт |
| Регулируемая стадия основания | 40 шт |
| Сценическая лестница | Деревянный топпинг | общий | 5 | шаги | 2 шт |

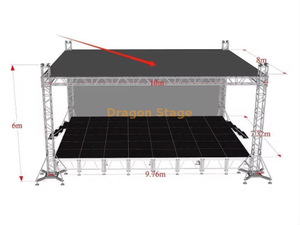

В этом предложении изложены проектирование и спецификации для концертной сцены системы, охватывающей основную площадь 12 м x 8 мс 6 м, включая два крыла, каждая из которых простирается на 1,5 м от основной стадии, платформу размером 10,98 мл. 7,32 м. От 0,8 м до 1,2 м и лестницы для доступа. Этот подробный план направлен на обеспечение надежной и адаптируемой сценической структуры, оптимизированной для широкого спектра концертных характеристик.
Система сценической фермы:
Система фермы главной стадии будет построена с использованием стандартных сечений фермы алюминиевой коробки 290 мм x 290 мм, известные своим соотношением прочности к весу и совместимостью с оборудованием для оснащения отрасли.
Структура главной сцены:
Размеры: 12 м х 8 м х 6 м (длина x Ширина x Высота).
Конфигурация фермы: главная стадия будет использовать комбинацию вертикальных и горизонтальных фермерских секций, создавая надежную и стабильную структуру.
Вертикальные фермы: два ряда вертикальных ферментов, распределенные на расстоянии 4 м, проведут длину сцены, обеспечивая основную структурную поддержку.
Горизонтальные фермы: множественные горизонтальные фермы соединят вертикальные фермы, создавая сетку, похожую на сетку, которая распределяет вес и усиливает общую структуру. Эти фермы будут использоваться для подвешивания освещения, звука и видео оборудования.
Бличество: диагональное крепление будет включено для дальнейшего увеличения стабильности и жесткости структуры.
Особенности безопасности:
Вместимость нагрузки: вся система фермы будет разработана для выдержки минимальной грузоподъемности 1500 кг на квадратный метр, превышая отраслевые стандарты для применений на концертах.
Точки оснастки: назначенные точки такелага будут включены в стратегические места вдоль участков фермы, способствуя безопасному висящему оборудованию и обеспечению безопасной эксплуатации.
Защита от падения: безопасные сети и барьеры будут установлены по периметру сцены, чтобы обеспечить защиту от падения персонала, работающего на конструкции или вокруг него.
Сцены крылья:
Размеры: высота 1,5 м высотой x 6 м, простирающиеся от главной сцены с обеих сторон.
Строительство фермы: крылья будут использовать меньшие, 290 мм х 145 мм алюминиевые сечения фермы, создавая легкую, но надежную структуру.
Функциональность: крылья предоставит дополнительное пространство для исполнителей, инструментов и сценической экипажа, а также предоставит возможности для включения динамического освещения и живописных элементов.
Платформа:
Размеры: 10,98 м длиной x 7,32 м, с диапазоном высоты от 0,8 до 1,2 м.
Строительство: сценическая платформа будет построена из комбинации фанерных панелей высокой плотности, поддерживаемой надежной подструктурой стальных балок и балок.
Регулировка высоты: платформа будет оснащена регулируемыми ногами, что обеспечивает точную настройку высоты от 0,8 до 1,2 м для удовлетворения различных требований к производительности.
Доступ к лестнице: два набора лестниц, стратегически расположенные, обеспечат безопасный и удобный доступ к платформе.
Другие соображения:
Интеграция освещения и звука: система фермы будет разработана для размещения размещения светильников и звуковых систем.
Доступность: сценическая платформа будет разработана для доступности инвалидной коляски, обеспечивая инклюзивность для всех исполнителей и аудиториев.
Гибкость: модульная природа системы фермы позволит настраивать и адаптация, чтобы соответствовать различным конфигурациям и требованиям к событиям.
