Объем упаковки: 27CBM
вес упаковки: 2850 кг
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 16,00 М луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 12 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 М Столп | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 18 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Рама башня | Spigot рукав Block s | 6 шт |
| Стальная база с | 6 шт |
| Верхний раздел с | 6 шт |
| T2, электродвигатель, китайская марка, нагрузка: 1000 кг, длина цепи: 25 м, скорость подъема : 3,2 м/мин, 380 В-3 фразы, мощность: 750 Вт, класс защиты: F, корпус | 6 шт |
| T3, контроллер электрической лебедки, 1 шт. может управлять двигателем 8 шт. | 1 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 1,60 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 8,20 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 12 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 2,20 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 8,20 м лестницы фермы | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 16 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 2,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 16 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 312.16 | 1 шт |

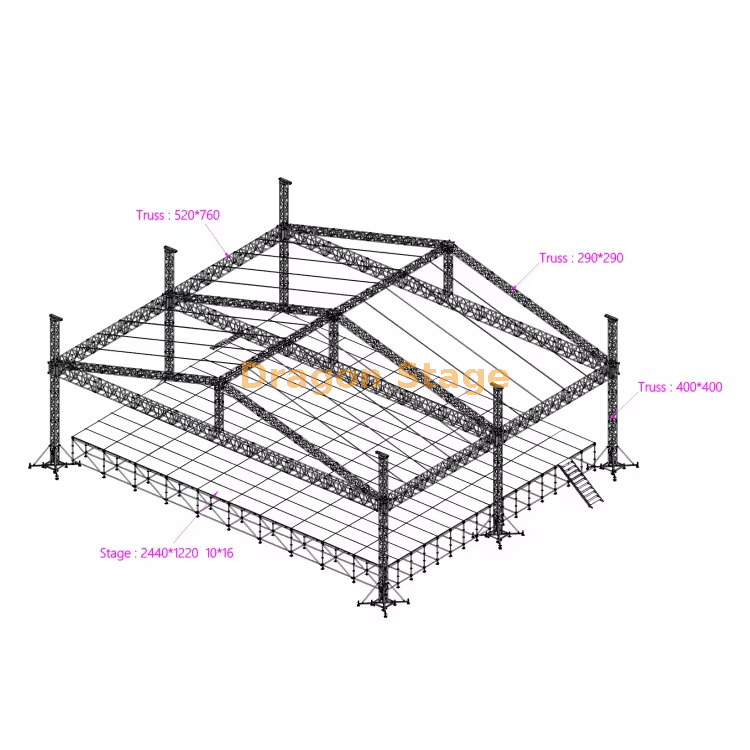

Профессиональная ферменная система крыши этапа звука и освещения 16кс12кс12м алюминиевая
1. Введение
Для представлений на уровне стадиона и массовых фестивалей на открытом воздухе высота и пролет являются двумя наиболее важными факторами при проектировании сцены. представляет Переносная осветительная ферма DragonStage размером 16x12x12 м из алюминия Sound собой монументальное структурное решение, предназначенное для мероприятий с большой посещаемостью. Эта система с обширной крытой площадью 192 квадратных метра и внушительным вертикальным просветом в 12 метров создана для размещения самых требовательных в мире осветительных установок и линейных звуковых систем. Эта система является эталоном для производственных компаний, которым требуется присутствие на «большой сцене» с модульностью алюминиевой конструкции.
2. Проблемы отрасли и профессиональные решения
Основной инженерной задачей сооружения такого масштаба является управление динамической нагрузкой 16-метрового пролета на высоте 12 метров. При таких размерах сдвиг ветра становится основным фактором, а вес самой фермы требует точного расчета, чтобы предотвратить усталость конструкции.
DragonStage решает эти проблемы, используя сверхпрочный алюминиевый сплав 6082-T6 с увеличенной толщиной стенок (до 4 мм или 5 мм в критических секциях). Пролет длиной 16 м поддерживается специализированной башенной системой, в которой используются сверхпрочные втулочные блоки и стальные петли , обеспечивающие передачу вертикальной нагрузки непосредственно на землю. Чтобы управлять экологическими рисками, система спроектирована так, чтобы взаимодействовать с водяным балластом большой емкости или бетонными грузами, гарантируя, что 12-метровые башни останутся в вертикальном положении даже в сложных ветровых условиях. Конструкция наземной опоры позволяет предварительно смонтировать и безопасно поднять всю крышу размером 16x12 м с помощью высокомоментных электрических цепных тельферов (Источник: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Ключевые особенности и эксплуатационные преимущества
Осветительная ферма размером 16х12х12м спроектирована как долгосрочная инвестиция в инфраструктуру элитных производственных домов.
Пропускная способность свободного пролета 16 метров
Главные балки этой системы спроектированы так, чтобы обеспечить свободный пролет длиной 16 метров без необходимости использования центральных опор. Это обеспечивает беспрепятственный обзор сцены и предоставляет дизайнерам освещения массивное полотно для эффектов сверху. Благодаря использованию усиленных ферм на болтах или втулках система выдерживает высокую безопасную рабочую нагрузку (SWL) и способна выдерживать несколько тонн освещения, светодиодных экранов и систем громкой связи (Источник: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
12-метровая вертикальная звуковая проекция
Высота важна для передачи звука на большие расстояния. 12-метровые башни позволяют производственным группам подвешивать кластеры линейных массивов на высоте, обеспечивающей постоянный уровень звукового давления даже для зрителей, находящихся на расстоянии сотен футов. 1 Встроенная система подъема башни совместима как с ручными, так и с электрическими подъемниками, что дает экипажам возможность установить все шоу на уровне пояса, прежде чем поднимать его на высоту 12 метров (Источник: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Сертифицированный TUV Engineering
Безопасность в этом масштабе не подлежит обсуждению. Каждый сварной шов, штифт и соединительная деталь в системе размером 16x12x12 м соответствуют международным стандартам безопасности TUV и SGS . Каждая покупка сопровождается подробным структурным отчетом, который жизненно важен для получения необходимых инженерных разрешений для стадионов и мероприятий в центре города. Навес из высокопрочного ПВХ также огнестойкий и устойчив к ультрафиолетовому излучению, обеспечивая работу в любую погоду (Источник: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Практические вопросы и ответы для профессионалов сцены
| Вопрос | Отвечать |
| Вопрос: Какова общая грузоподъемность пролета длиной 16 м? | Грузоподъемность зависит от профиля фермы (например, 400x600 мм), но эта система обычно рассчитана на распределенную нагрузку, превышающую 3000 кг. |
| Вопрос: Сколько транспортных контейнеров требуется? | Для полной системы размером 16x12x12 м обычно требуется один 40-футовый контейнер High-Cube для безопасной транспортировки всех компонентов. |
| Вопрос: Можно ли отрегулировать высоту 12 м для небольших помещений? | Да, модульные секции колонн позволяют установить высоту 8, 10 или целых 12 метров в зависимости от мероприятия. |
| Вопрос: Как крыша выдерживает сильный дождь? | Мы используем высокопрочную А-образную раму или изогнутую крышу с внутренними натяжителями, чтобы обеспечить немедленный слив воды. |
5. Сильный призыв к действию (CTA)
Масштабируйте свое производство до уровня стадиона с помощью конструкции, спроектированной для абсолютной безопасности и огромного воздействия. Доверьтесь DragonStage и получите стабильность, необходимую для ваших крупнейших мероприятий.
Хотите, чтобы я предоставил индивидуальный анализ несущей способности для вашего конкретного списка оборудования или расценку на перевозку системы 16x12x12 м до вашего местоположения?
