система фермы
Вес упаковки: 2200 кг
Объем упаковки: 19CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 10,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 7,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 10,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 6,20 м Лестничная ферма | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 16 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 208.96 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Луч крыльев 4,00 м | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 7,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
этап
Вес упаковки: 1800 кг
Объем упаковки: 11сбим
| Ширина (м) | Размер каждой сцены: 1,22*2,44 м. | сценический блок |
| 11,00 м |
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 27 шт |
| 1,22 м. Стальная скоба | 36 шт |
| 2,44 м. Стадия | 30 шт |
| стоять с расширенной трубкой | 40 шт |
| Регулируемая стадия основания | 40 шт |
| Сценическая лестница | Деревянный топпинг | общий | 7 | шаги | 2 шт |

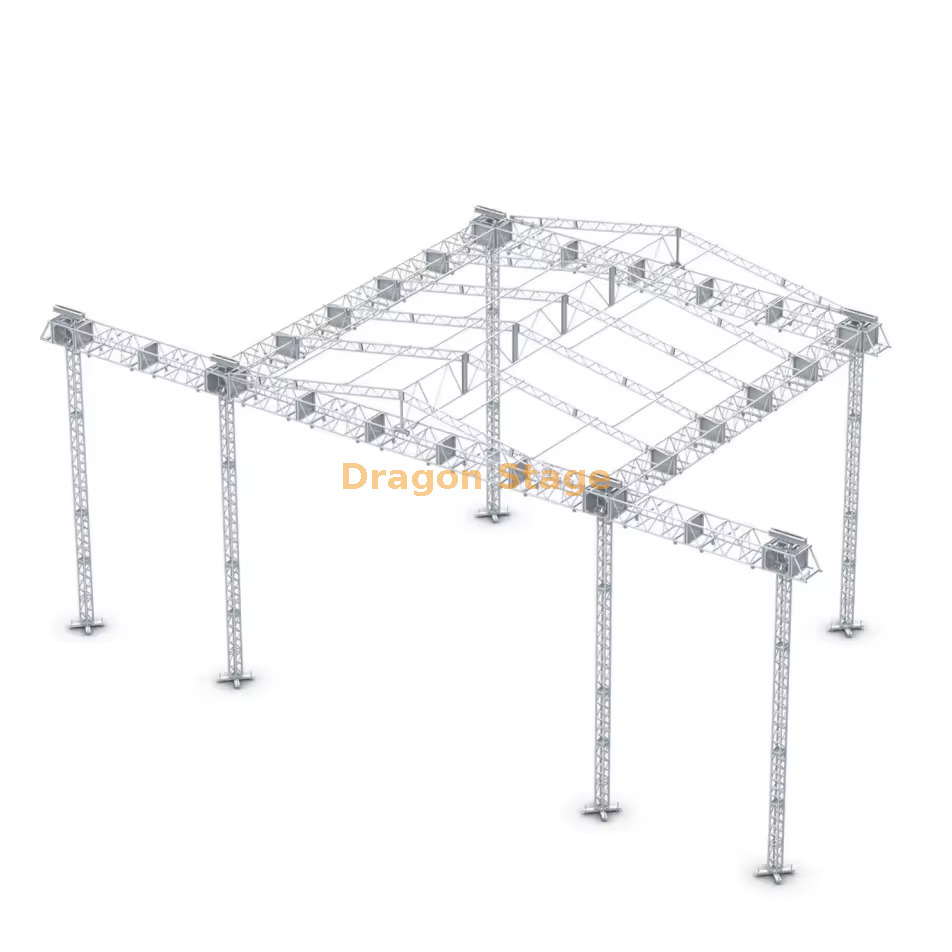

Сверхмощная алюминиевая ферма для концертной сцены размером 12x10x8 м с аудиокрыльями длиной 4 м
1. Введение
В требовательном мире профессиональных гастролей и крупномасштабных фестивалей под открытым небом сценическая конструкция должна быть больше, чем просто каркасом — она должна быть мощным производственным центром. Алюминиевая ферма для концертной сцены размером 12x10x8 м, изготовленная по индивидуальному заказу от DragonStage, спроектирована для элитных представлений и имеет просторный основной пролет длиной 12 метров и внушительную высоту 8 метров. Отличительной особенностью этой системы являются двойные 4-метровые боковые крылья, специально разработанные для установки тяжелых акустических систем с линейным массивом и боковых светодиодных экранов. Для менеджеров по производству это комплексное решение устраняет необходимость в отдельных аудиовышках, создавая чистую, профессиональную «широкоформатную» эстетику сцены, отвечающую самым высоким техническим требованиям.
2. Проблемы и решения
Одной из основных проблем для организаторов концертов на открытом воздухе является структурная сложность подвешивания тяжелого звука и освещения на одном и том же оборудовании. Смещенная от центра нагрузка на боковые крылья может вызвать проблемы с крутящим моментом и устойчивостью, если они не спроектированы должным образом. DragonStage решает эту проблему, используя усиленные втулочные блоки и мощную систему наземной поддержки из 4 или 6 башен, которая уравновешивает вес 4-метровых крыльев относительно основной сетки 12x10 м. Кроме того, мероприятия на открытом воздухе зависят от стихии; Скопление воды на крыше может привести к катастрофическому разрушению. Наше решение включает в себя точно скатную крышу из высокопрочного огнестойкого ПВХ, который обеспечивает немедленный сток воды и максимальную ветроустойчивость, обеспечивая безопасность ваших исполнителей и оборудования стоимостью в миллионы долларов.
3. Ключевые особенности и преимущества
Система размером 12x10x8 м изготовлена из высокопрочного алюминиевого сплава 6082-T6, известного своей превосходной прочностью и превосходной коррозионной стойкостью во влажной или прибрежной среде (Источник: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Это гарантирует, что даже на высоте 8 метров башни сохраняют вертикальную жесткость при больших нагрузках.
Двойные 4-метровые крылья представляют собой специализированное дополнение, обеспечивающее специальные точки крепления для линейных массивов, которые освобождают зону выступления, улучшая акустическое покрытие и обзор аудитории. Согласно мировым стандартам для временных сооружений для мероприятий, использование алюминиевых ферм со встроенными крыльями требует специальных расчетов балласта, чтобы гарантировать, что конструкция останется закрепленной во время порывов ветра (Источник: https://en.wikipedia.org/wiki/Truss ).
Для завершения профессиональной установки это оборудование предназначено для полной интеграции с нашими модульными алюминиевыми сценическими платформами. Эти настилы имеют противоскользящие поверхности толщиной 18 мм и регулируемые по высоте ножки, обеспечивающие устойчивую основу, которая идеально совмещается с верхними фермами (Источник: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). Эта синергия позволяет создать комплексное решение, в котором освещение, звук и сцена работают в структурной гармонии.
4. Раздел часто задаваемых вопросов
Вопрос: Какова максимальная грузоподъемность каждого крыла длиной 4 м? О: Каждое крыло рассчитано на нагрузку примерно от 500 до 800 кг, в зависимости от конкретной серии ферм и используемого балласта. Пожалуйста, проконсультируйтесь с нашими инженерами по поводу вашего конкретного аудио веса.
Вопрос: Можно ли собрать эту систему без крана? А: Да. Используя нашу специализированную башенную подъемную систему и ручные или электрические цепные тали, всю сетку размером 12x10 м можно собрать на уровне земли и безопасно поднять.
Вопрос: Входит ли в комплект навес из ПВХ? О: Да, система включает в себя водонепроницаемое и устойчивое к ультрафиолетовому излучению кровельное покрытие из ПВХ профессионального уровня, рассчитанное на размеры 12x10 м.
В: Есть ли на него гарантия? О: DragonStage предоставляет комплексную гарантию производителя и торговую гарантию, чтобы гарантировать защиту ваших инвестиций от дефектов и повреждений при транспортировке.
5. Сильный призыв к действию (CTA)
Поднимите свою концертную деятельность на новый уровень с помощью масштабной и безопасной конструкции. Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить индивидуальное предложение на ферменную систему размером 12x10x8 м с крыльями длиной 4 м. Загрузите наши технические спецификации и начните планировать свое самое амбициозное мероприятие на открытом воздухе уже сегодня.
