Вес упаковки: 1800 кг.
Объем упаковки: 12 куб
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 27 шт |
| 1,22 м. Стальная скоба | 36 шт |
| 2,44 м. Стадия | 30 шт |
| стоять с расширенной трубкой | 40 шт |
| Регулируемая стадия основания | 40 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |
Вес упаковки: 1900 кг
Объем упаковки: 12 куб
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 12,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 8,00 м луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 4,00 м Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,20 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Верхний луч 8,00 м | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 6,20 м косой луч | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 6,20 м Лестничная ферма | 6 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 12 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 179.36 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| Столп крыльев 4,00 м | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |

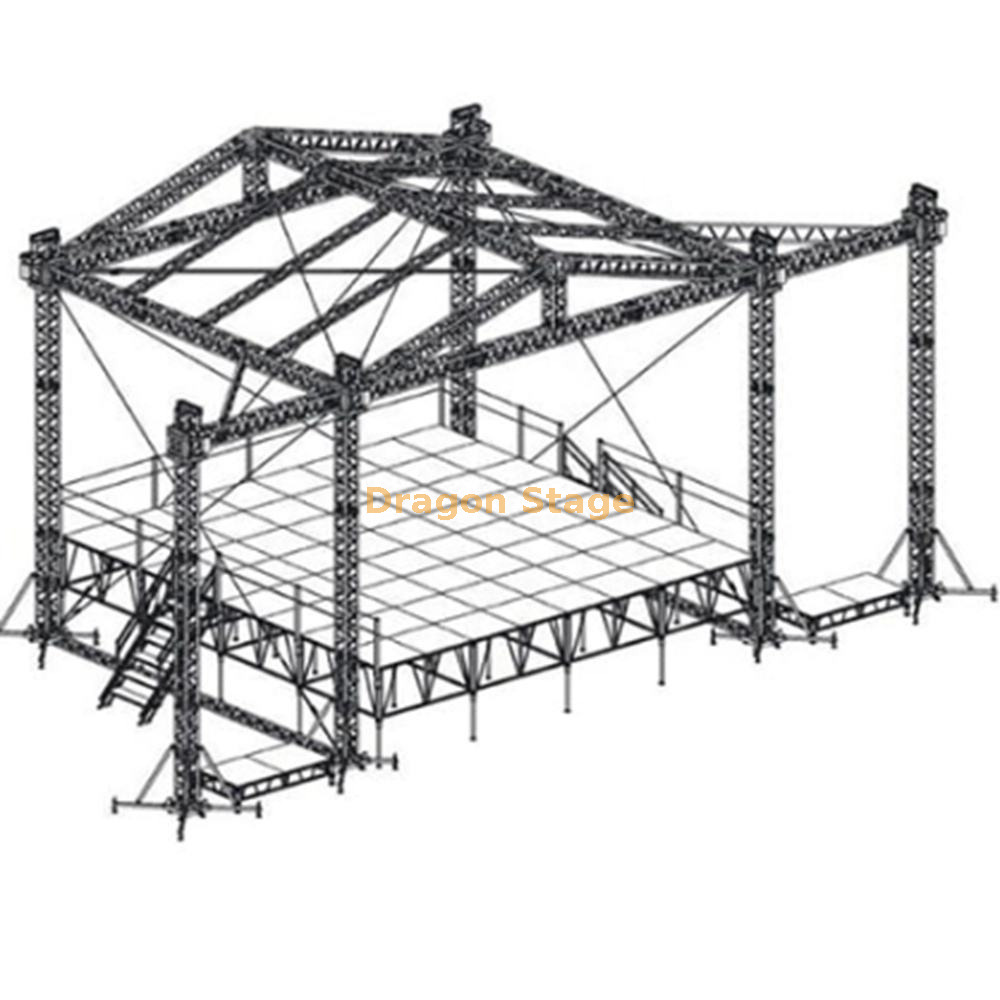

Алюминиевая ферменная система 12x8x5m с легкими раструбами для мероприятий и концертов со звуковыми крыльями ферменной конструкции 2m
Введение: Основа крупномасштабного производства прямых трансляций
Алюминиевая ферменная система DragonStage для концертов и легких мероприятий представляет собой оптимизированную конструкцию, предназначенную для мероприятий на открытом воздухе среднего размера, концертов и выставок, где требуется значительное присутствие и надежное оснащение без экстремальной высоты или грузоподъемности, свойственных сверхмощным системам. Благодаря общим размерам фермы 12 метров в длину, 8 метров в ширину и конструктивной высоте 5 метров, эта система обеспечивает высокофункциональное крытое пространство для выступлений.
Эта ферменная система классифицируется как конструкция для легких условий эксплуатации , в которой приоритет отдается эффективной логистике и более быстрому времени установки, сохраняя при этом достаточно места. Ключевым функциональным элементом является наличие крыльев Sound Truss Wings длиной 2 метра с каждой стороны, которые предлагают специальные устойчивые точки подвешивания для линейных динамиков или боковых вывесок, сохраняя основную решетку чистой для освещения и видео. Это полный пакет, включающий интегрированную регулируемую сценическую платформу.
Проблемы и решения в современном событийном строительстве
Эта система разработана для решения распространенных операционных и логистических препятствий для организаторов мероприятий, ориентированных на средний сегмент рынка:
Логистическая эффективность (объем/вес): классифицируется как «легкий» и модульный, структура и компоненты сцены разделены для облегчения обращения. Ферменная система упаковывается в 12 куб.м (1800 кг) , а сцена — в 12 куб.м (1900 кг) , в результате чего общий объем логистики составляет 24 куб.м. для упрощения транспортировки.
Быстрое развертывание: использование системы соединений Spigot — простой конической муфты, предохранительного зажима и штифтового механизма — обеспечивает очень быструю и надежную сборку и разборку, сводя к минимуму трудозатраты и время на месте.
Интегрированная поддержка такелажа. Структурное разделение световой и звуковой нагрузок имеет решающее значение для безопасности. Крылья Sound Truss Wings длиной 2 метра , поддерживаемые специальными стойками, обеспечивают оптимальное подвешивание динамиков линейного массива без ущерба для несущей способности основной крыши для осветительных приборов.
Регулируемая высота сцены: система включает в себя полностью регулируемую сценическую платформу, которую можно установить в диапазоне от 1,6 до 2,0 м , что обеспечивает гибкость в соответствии с различными требованиями площадки и линиями обзора аудитории.
Ключевые особенности и преимущества для профессионалов в сфере организации мероприятий
Алюминиевая ферменная система с легкими патрубками для мероприятий и концертов размером 12x8x5 м оптимизирована для обеспечения высокой функциональности и простоты использования в условиях проведения мероприятий.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 12м х 8м х 5м (ферма) | Идеальный размер для концертов среднего масштаба, корпоративных мероприятий и фестивалей, требующих просвета средней высоты. |
| Основные профили ферм | CS389x389 (балка), CS289x289 (столб) | Используются прочные квадратные фермы для основных пролетов и колонн для обеспечения жесткости конструкции. |
| Звуковые ферменные крылья | Ширина 2 метра (с каждой стороны) | Обеспечивает безопасные специальные точки крепления динамиков, максимально увеличивая основную нагрузку на крышу. |
| Сценическая платформа в комплекте | Прибл. 10,98х7,32м (27 кусков настила 4x8 футов ) | Готовая к использованию площадка для выступлений с регулируемой высотой от 1,6 до 2,0 м.. |
| Размер основной трубки | Последовательный 50 мм х 3,0 мм | Стандартный промышленный размер для ферм легкой и средней нагрузки, обеспечивающий баланс прочности и веса. |
| Тип подключения | Патрубок (коническая муфта, предохранительный зажим, штифт) | Обеспечивает быструю, безопасную и надежную установку и демонтаж. |
В комплект поставки входит сценическая площадка размером примерно 10,98 х 7,32 м , построенная из 27 деревянных верхних панелей размером 4x8 футов . Высота сцены точно контролируется с помощью 40 наборов регулируемых стоек и регулируемых оснований, подходящих для неровной поверхности на открытом воздухе. Вся ферменная конструкция управляется с помощью 4 комплектов ручных подъемников (BA05) для контролируемой вертикальной сборки секции крыши.
Практические вопросы и ответы для профессионалов сцены
Вопрос: Считается ли эта система сверхмощной?
О: Нет. Она классифицируется как «легкая ферменная система с патрубками» и лучше всего подходит для стандартного освещения, вывесок и скромных звуковых систем. Для экстремальных нагрузок (например, массивных видеостен) рекомендуется использовать более прочную ферму.
Вопрос: Какова необходимая площадь основания на земле?
A: Площадь основания основной конструкции составляет 12 х 8 м, а также площадь, необходимая для четырех оснований главной башни и их длинных выносных опор, что значительно увеличивает необходимую стабильную рабочую зону в целях безопасности.
В: Сколько сценических панелей включено?
О: Сценическая система включает 27 деревянных верхних панелей размером 4x8 футов, которые образуют платформу.
Вопрос: Какова общая высота конструкции, включая крышу?
A: Основная ферменная конструкция имеет высоту столба 4,00 м, но общая высота системы указана как 5,00 м (общая рабочая высота).
