Объем упаковки: 33CBM
Вес упаковки: 3650 кг
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 18,00 м луча (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS500 × 600 | 18 шт |
| 2,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 15,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS500 × 600 | 10 шт |
| 2,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 1,00 м | 50 × 3,0 | CS500 × 600 | 0pcs |
| 9,00 М Столп | 6 комплектов | 3,00 м | 50x3,0 | CS350 × 350 | 18 шт |
| 2,00 м | 50x3,0 | CS350 × 350 | 0pcs |
| 1,00 м | 50x3,0 | CS350 × 350 | 0pcs |
| Рама башня | Блок рукава Spigot m | 6 шт |
| Стальная база м | 6 шт |
| Верхний раздел m | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 1,80 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 15,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 5 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 9,20 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 12 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 9,20 М лестница ферма | 12 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 24 с |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 12 шт |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 12 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 24 с |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 412.56 | 1 шт |
Объем упаковки: 30 куб
вес упаковки: 4600 кг
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 77 шт |
| 1,22 м. Стальная скоба | 88 шт |
| 2,44 м. Стадия | 84 шт. |
| стоять с расширенной трубкой | 96 шт |
| Регулируемая стадия основания | 96 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |

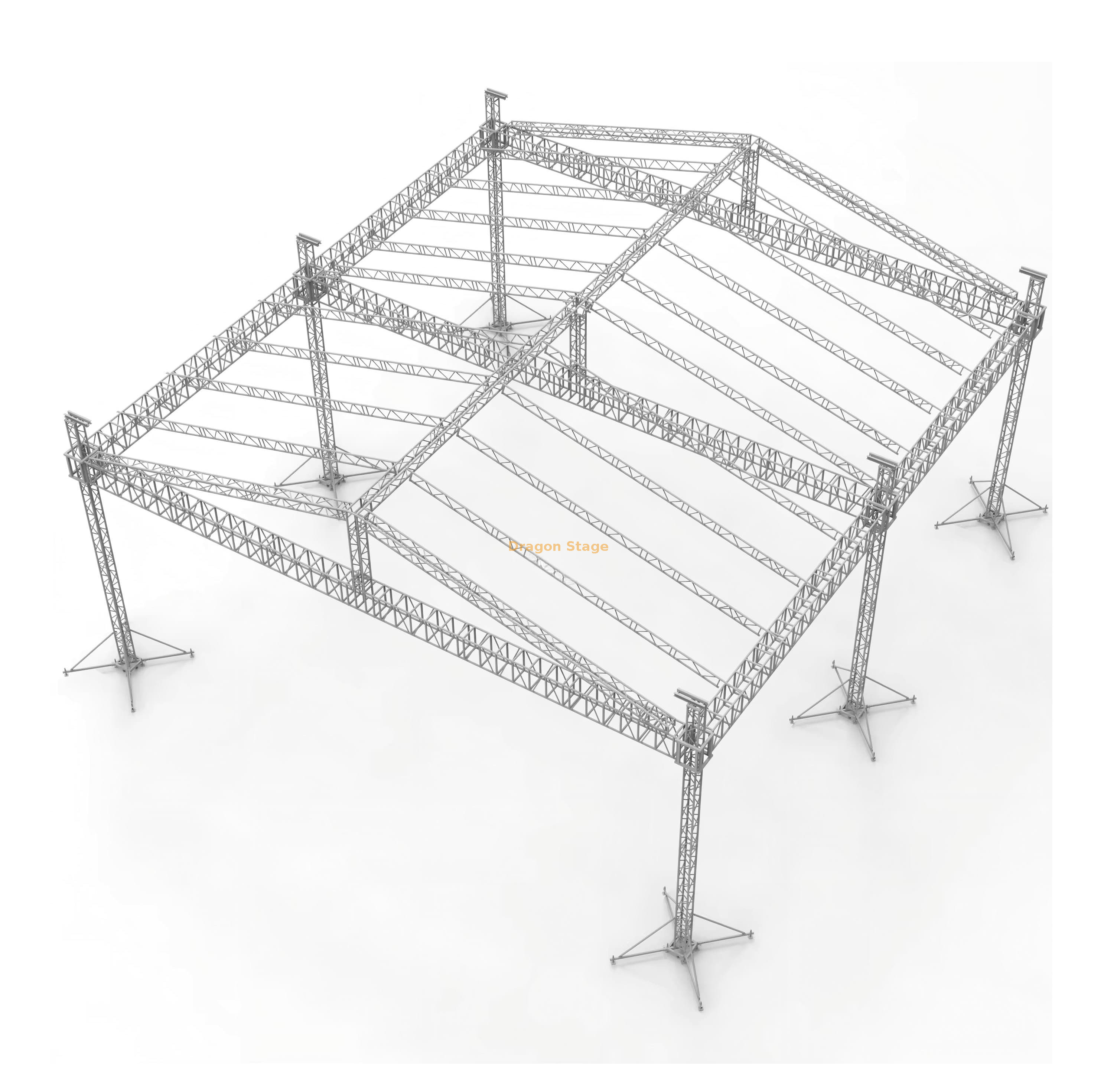

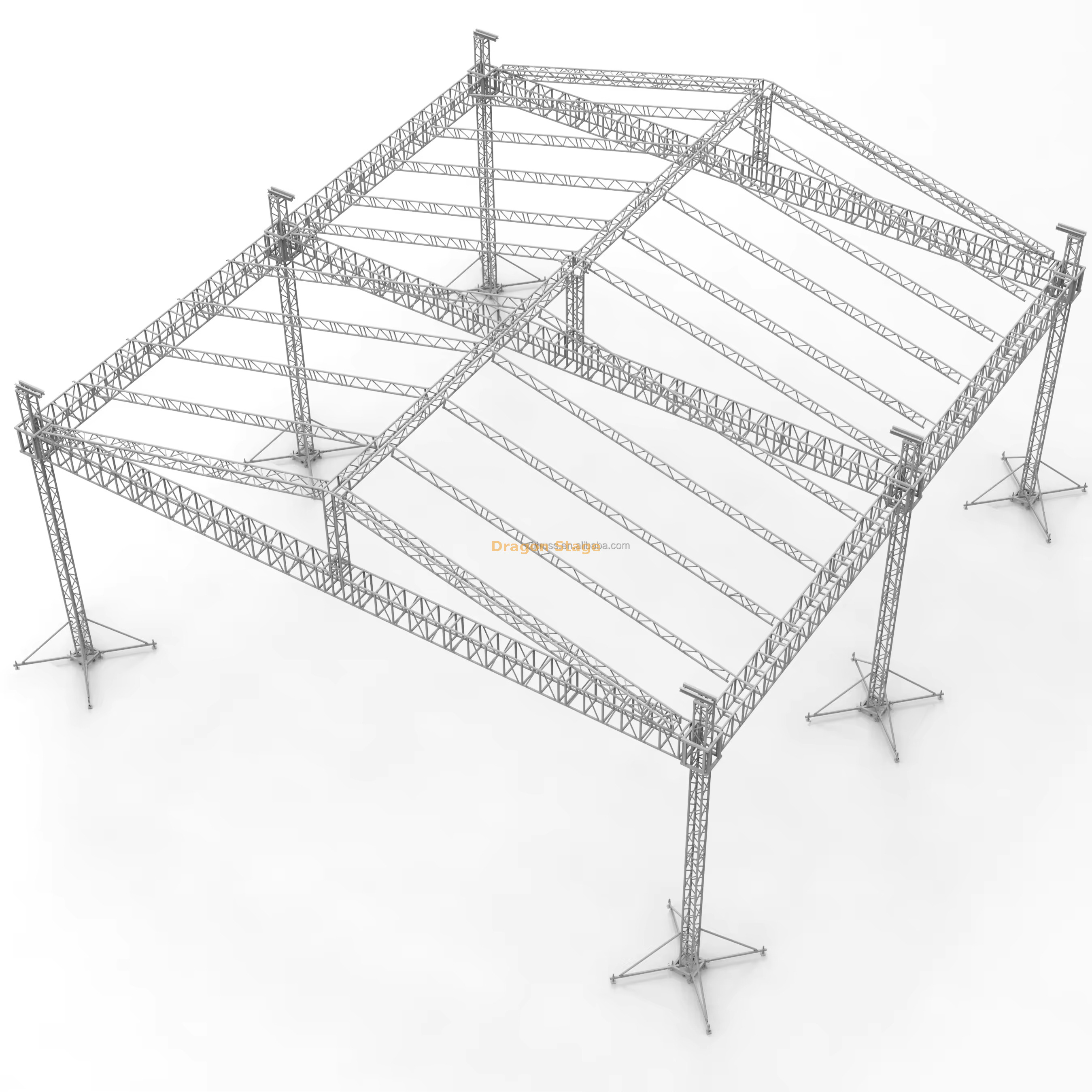

Алюминиевая ферменная система Event A-Roof: продажа крупномасштабной ферменной крыши 18x15x10 м
1. Введение: основа крупномасштабного производства прямых трансляций
Алюминиевая ферменная система DragonStage Event A-Roof — это исключительно большая, сверхпрочная наземная опорная конструкция, разработанная для самых требовательных мероприятий на открытом воздухе, включая крупные музыкальные фестивали, крупные спортивные церемонии и комплексные корпоративные инсталляции. Эта система, имеющая впечатляющую ширину 18 метров и глубину 15 метров , а также впечатляющую высоту 10 метров , обеспечивает максимальное покрытие и вертикальный зазор для сложных участков освещения, звука и видео.
Эта крупногабаритная ферменная крыша, выставленная на продажу, относится к категории ферменной системы крыши с А-образной рамой, конструкция, известная своим превосходным распределением нагрузки и устойчивостью в неблагоприятных погодных условиях. Прочность конструкции достигается за счет использования двух отдельных прочных профилей: фермы CS500x600 для основных балок крыши (обеспечивающей максимальный пролет) и фермы CS350x350 для опорных столбов. Такое стратегическое использование материалов обеспечивает надежную и сертифицированную платформу для любого амбициозного производственного проекта.
2. Проблемы и решения в современном ивент-строительстве
Проведение крупных мероприятий требует преодоления критических проблем, связанных со структурной стабильностью, управлением нагрузками на больших промежутках и управлением огромными логистическими нагрузками. Эта система предназначена для удовлетворения следующих профессиональных потребностей:
Работа с экстремальными пролетами и нагрузками. Чтобы безопасно покрыть площадь 18 x 15 м, кровельная решетка должна выдерживать высокие нагрузки на значительных расстояниях. Выбрав сверхмощную ферму CS500x600 для основных горизонтальных трасс, DragonStage обеспечивает необходимую инженерную устойчивость, сводя к минимуму прогибы и одновременно увеличивая полезную грузоподъемность такелажа.
Безопасность на высоте и устойчивость. Возведение конструкции высотой 10 м требует повышенных мер безопасности. В этой системе используются 6 основных стоек, оснащенных прочными компонентами Spigot Sleeve Block M , усиленными 24 длинными выносными опорами для повышения устойчивости к опрокидывающим моментам (Источник: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ). Кроме того, во всех подъемных операциях используются 2-тонные ручные подъемники (BA05) и оптоволоконные стропы для безопасного и контролируемого развертывания.
Интегрированное производственное пространство: конструкция оснащена массивной специальной модульной сценической платформой размером примерно 13,42x17 м (сценическая платформа: 13,42 м $ imes$ 17 м, высота 1,2-2 м). Предварительно рассчитанная площадь площадки устраняет проблемы взаимодействия между сценой и конструкцией, обеспечивая идеальное соответствие и ускоряя время сборки на месте. Ключевым принципом постановки является правильная интеграция между сценой и ферменной конструкцией, которая имеет основополагающее значение для безопасности (Источник: https://en.wikipedia.org/wiki/Stage ).
3. Ключевые особенности и преимущества для профессионалов в области организации мероприятий
Алюминиевая ферменная система Event A-Roof 18x15x10 м предлагает технические характеристики, оптимизированные для максимальной производительности и логистической эффективности.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 18м х 15м х 10м (Крыша) | Предоставляет одно из самых больших сертифицированных крытых помещений, идеально подходящее для главных сцен и большого скопления людей. |
| Профиль основной фермы крыши | CS500x600 (ферма с квадратным патрубком) | Обеспечивает превосходную несущую способность на длинном 18-метровом пролете для интенсивного освещения и видеостен. |
| Профиль ферменной стойки | CS350x350 (ферма с квадратным патрубком) | Имеет прочный, но управляемый профиль опорной стойки с использованием 6 опор для повышения устойчивости. |
| Размер сценической платформы | $approx 13,42 ext{м} imes 17 ext{м}$ (77 кусков топпинга размером 4x8 футов) | Обеспечивает огромную регулируемую зону для выступлений, что значительно сокращает время установки всего пространства для проведения мероприятия. |
| Покрытие навеса крыши | Материал ПВХ, 412,56 кв.м. | Обеспечивает комплексную защиту от атмосферных воздействий на основном оборудовании и сцене. |
| Соединение фермы | Патрубок (коническая муфта, предохранительный зажим и штифт) | Облегчает быструю, безопасную и надежную сборку тяжелых компонентов. |
Все основные конструктивные компоненты, включая балки CS500x600 и колонны CS350x350, имеют размер основной трубы 50x3,0 мм , что является ключевым показателем прочности системы в тяжелых условиях. Такелажное оборудование, такое как блок втулки M, , стальное основание M и верхняя секция M , соответствующим образом масштабируется в соответствии с размером и высотой конструкции. Прочное настил сцены включает 77 деревянных панелей размером 4x8 футов, поддерживаемых 96 комплектами регулируемых стоек и оснований, позволяющих регулировать высоту платформы от 1,2 до 2,0 м . Модульная природа этих компонентов имеет решающее значение для быстрого оборота на туристическом рынке (Источник: https://www.dragontruss.com/stage-products-list.html ).
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: В чем основное преимущество конструкции А-образной крыши по сравнению с плоской крышей такого размера?
Ответ: Конструкция А-образной крыши, также известная как остроконечная крыша, обеспечивает структурную целостность больших пролетов и способствует естественному стоку воды, что имеет решающее значение для площади навеса площадью 412 кв.м.
Вопрос: Способны ли стойки выдерживать боковые нагрузки от видеоэкранов или звуковых крыльев?
О: Да, использование профиля CS350x350 в сочетании с длинными выносными опорами и втулочными блоками класса М делает 6-колонную конструкцию подходящей для восприятия значительных боковых и распределенных нагрузок.
Вопрос: Каков предполагаемый общий логистический объем всей этой системы?
A: Общий объем упаковки всей системы ферм и сцен составляет 63 куб. м (ферма на 33 куб. м, ступень на 30 куб. м), что упрощает планирование грузовых и транспортных перевозок.
Вопрос: Как регулируется высота сцены в полевых условиях?
A: Высота сцены от 1,2 м до 2,0 м достигается за счет прилагаемой подставки с выдвижными трубками и соответствующими регулируемыми основаниями сцены, обеспечивающими точное выравнивание высоты.
5. Сильный призыв к действию (CTA)
Для крупнейших постановок, где производительность, безопасность и масштаб имеют первостепенное значение, выберите стропильную систему DragonStage Aluminium Event A-Roof 18x15x10m.
Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить сертифицированные данные о нагрузке и индивидуальные производственные чертежи для вашего следующего крупномасштабного проекта фермы на крыше.
