вес упаковки: 2350 кг
Объем упаковки: 15CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 14,00 М луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 11,00 м Луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 6 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,40 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 11,00 м Верхняя балка | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,20 м косых лучей | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,20 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 7,20 М Лестничная ферма | 10 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 20 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 0pcs |
| 1,20 м | 50 × 3,0 | CL30,289*50 | 10 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 20 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 258.16 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 3,00 -метровый луча крыла | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
Вес упаковки: 2500 кг
Объем упаковки: 17CBM
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 40 шт |
| 1,22 м. Стальная скоба | 48 шт |
| 2,44 м. Стадия | 45 шт |
| стоять с расширенной трубкой | 54 шт |
| Регулируемая стадия основания | 54 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |

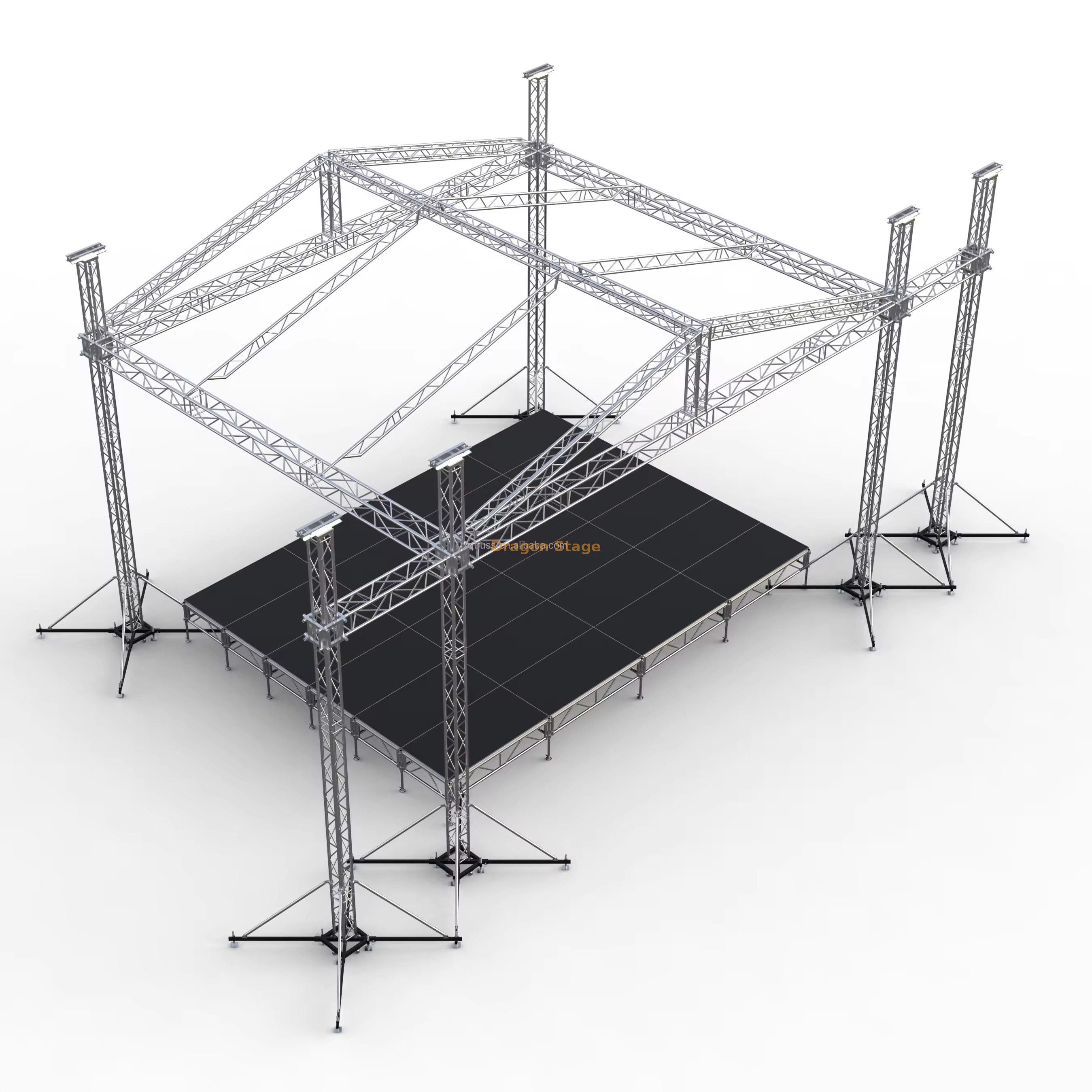

Алюминиевая ферменная конструкция 14x11x8m этапа освещения линейного массива диктора ферменной конструкции крыши
Введение: Основа крупномасштабного производства прямых трансляций
Алюминиевая ферма крыши DragonStage для концертного линейного массива с акустической системой освещения сцены — это специально построенная наружная конструкция среднего и большого размера, предназначенная для сложных живых мероприятий, требующих специального звука, освещения и поддержки сцены. Эта система имеет размеры 14 метров в ширину и 11 метров в глубину, а конструктивная высота 8 метров обеспечивает прочную крытую площадку для выступлений и превосходную оснащенность для профессионального концертного производства.
Эта комплексная конструкция классифицируется как стропильная система крыши с А-образной рамой и отличается встроенными крыльями динамиков линейного массива шириной 3 метра . Такая конструкция гарантирует, что тяжелые кластеры динамиков надежно подвешиваются на независимых башнях, не позволяя им чрезмерно нагружать основную осветительную сеть, что является критическим фактором для структурной безопасности во временных развлекательных сооружениях (Источник: https://www.etnow.com ).
Проблемы и решения в современном событийном строительстве
Профессиональные организаторы мероприятий и подрядчики требуют решений, которые решат основные проблемы отрасли:
Разделение аудио- и осветительной нагрузки. Подвешивание тяжелых линейных массивов к основной крыше может поставить под угрозу несущую способность осветительного участка. DragonStage решает эту проблему за счет интеграции двух крыльев динамиков линейного массива длиной 3,00 м, поддерживаемых собственными стойками CS289x289 высотой 7,00 м . Это специальное решение позволяет основной ферме крыши CS389x389 максимально увеличить возможности освещения и видео.
Структурная устойчивость и безопасность подъема. Возведение конструкции высотой 8 м требует контролируемого подъема и повышенной устойчивости. Система состоит из 6 башен (4 основных, 2 крыльевых) и 6 комплектов 2-тонных ручных подъемников (BA05) для надежной вертикальной сборки. Кроме того, включение 24 длинных аутригеров (16 основных и 8 крыльев) обеспечивает широкую и устойчивую опорную поверхность для превосходной устойчивости к опрокидывающим моментам (Источник: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Скорость сборки и логистическое планирование. Используя модульную систему соединений Spigot и два отдельных оптимизированных профиля фермы ( CS389x389 для балок, CS289x289 для колонн), система разработана для быстрой и надежной сборки и разборки, что значительно сокращает время работы на месте.
Ключевые особенности и преимущества для профессионалов в сфере организации мероприятий
Алюминиевая ферма крыши Концертный линейный массив динамиков Освещение сцены Ферма размером 14x11x8 м предлагает технические характеристики, оптимизированные для максимальной производительности и логистической эффективности.
| Особенность | Детали спецификации | Преимущество клиента |
| Габаритные размеры (Д х Ш х В) | 14 х 11 х 8 м (на крыше) | Обеспечивает полноценное и четкое освещение средних и крупных концертов и фестивалей. |
| Основные профили ферм | CS389x389 (балка), CS289x289 (столб) | Обеспечивает высокую несущую способность и оптимальное распределение веса по системе. |
| Крылья динамиков линейного массива | ширина 3,00 м; выделенный луч CS389x389 | Гарантирует безопасные, возвышенные и независимые точки крепления для профессиональных звуковых систем. |
| Размер сценической платформы | Прибл. 12,2 х 9,76 м (40 частей навеса 4x8 футов ) | Включает в себя большую, полностью настраиваемую рабочую область, упрощающую структурную интеграцию и планирование. |
| Покрытие навеса | Материал ПВХ, 258,16 кв.м. | Обеспечивает комплексную защиту от атмосферных воздействий для технического оборудования и исполнителей. |
| Соединение фермы | Патрубок (коническая муфта, предохранительный зажим, штифт) | Обеспечивает быструю, безопасную и надежную сборку/разборку. |
Основные структурные компоненты имеют размер основной трубы профессионального уровня 50 x 3,0 мм , что является ключевым показателем прочности системы. В комплект поставки входит встроенный подиум размером примерно 12,2 х 9,76 м , в котором используются 40 деревянных панелей размером 4x8 футов и 54 комплекта регулируемых оснований , позволяющих регулировать высоту платформы от 1,2 м до 2,0 м. Эта модульность необходима для быстрого оборота на требовательном туристическом рынке (Источник: https://www.dragontruss.com/Stage-Truss-System ).
Практические вопросы и ответы для профессионалов сцены
Вопрос: Каков общий логистический объем всей этой системы?
A: Общий объем упаковки всей системы ферм и сцен составляет примерно 32 куб. м (ферма 15 куб. м, ступень 17 куб. м), что упрощает расчеты перевозки.
Вопрос: Достаточно ли высоки колонны для больших видеоэкранов?
A: Высота стойки в свету 7,00 м и использование сверхпрочной фермы CS289x289 обеспечивают значительный вертикальный зазор и несущую способность, подходящую для большинства требований к концертному освещению и видеостенам.
Вопрос: Какой сплав обычно используется для этой фермы?
Ответ: В конструкциях DragonStage обычно используется высококачественный алюминиевый сплав 6061-T6 или аналогичный, известный в отрасли своим соотношением прочности к весу и коррозионной стойкостью.
Вопрос: Как регулируется высота сцены в полевых условиях?
A: Высота сцены от 1,2 м до 2,0 м достигается за счет входящих в комплект стоек с выдвижными трубками и соответствующих регулируемых оснований сцены, обеспечивающих точное и надежное выравнивание высоты.
Сильный призыв к действию (CTA)
Для безопасной и комплексной поддержки сцены, освещения и звука выберите инженерную надежность алюминиевой фермы крыши DragonStage, фермы для концертного линейного массива и освещения сцены 14x11x8 м.
Свяжитесь с командой инженеров DragonStage сегодня, чтобы получить сертифицированные данные о нагрузке и индивидуальные производственные чертежи для вашего следующего проекта концертной сцены.
