Для тех, кто ищет более надежную и привлекательную стропильную систему, наши комплекты алюминиевых ферм шириной 18 м станут отличной альтернативой. Помимо улучшенного внешнего вида, эти алюминиевые ферменные системы обладают превосходной несущей способностью, что позволяет им перекрывать большие пролеты. Чтобы обеспечить устойчивость и устранить проблемы с прогибами при больших пролетах, наша ферма сцены шириной 18 м оснащена удобными соединительными муфтами. Эти соединения не только упрощают процесс установки, но и обеспечивают дополнительную стабильность.
ферма столба 350х350мм
балочная ферма 500х600мм
ферма навесной крыши
авария
Вес упаковки: 3400 кг
Объем упаковки: 30 куб
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 18,00 м луча (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | BS500 × 600 | 18 шт |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | BS500 × 600 | 8 шт |
| 9,00 М Столп | 6 комплектов | 3,00 м | 50x3,0 | BS350 × 350 | 18 шт |
| лучевой куб | Куб 500x600 | 1 шт |
| Рама башня | Bolt Furss Flyve Block m | 6 шт |
| Стальная база м | 6 шт |
| Верхний раздел m | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 1,80 м | 50 × 3,0 | BS300 × 300 | 3pcs |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | BS300 × 300 | 4 шт |
| 9,20 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | BS300 × 300 | 12 шт |
| 2,00 м | 50 × 3,0 | BS300 × 300 | 6 шт |
| 1,20 м | 50 × 3,0 | BS300 × 300 | 6 шт |
| 9,20 М лестница ферма | 8 комплектов | 3,00 м | 50 × 3,0 | BL30,300*50 | 16 шт |
| 2,00 м | 50 × 3,0 | BL30,300*50 | 8 шт |
| 1,20 м | 50 × 3,0 | BL30,300*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | BS300 × 300 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | BS300 × 300 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 16 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 350.16 | 1 шт |
вес упаковки: 5200 кг
Объем упаковки: 35CBM
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 1x2m | деревянный | 88 шт |
| 1M сценическая скоба | 99 шт |
| 2M Сценическая скоба | 96 шт |
| стоять с расширенной трубкой | 108 шт |
| Регулируемая стадия основания | 108 шт |
| Сценическая лестница | Деревянный топпинг | общий | 7 | шаги | 2 шт |
| Лестница | длина | 3.18 | метры | 4 шт |

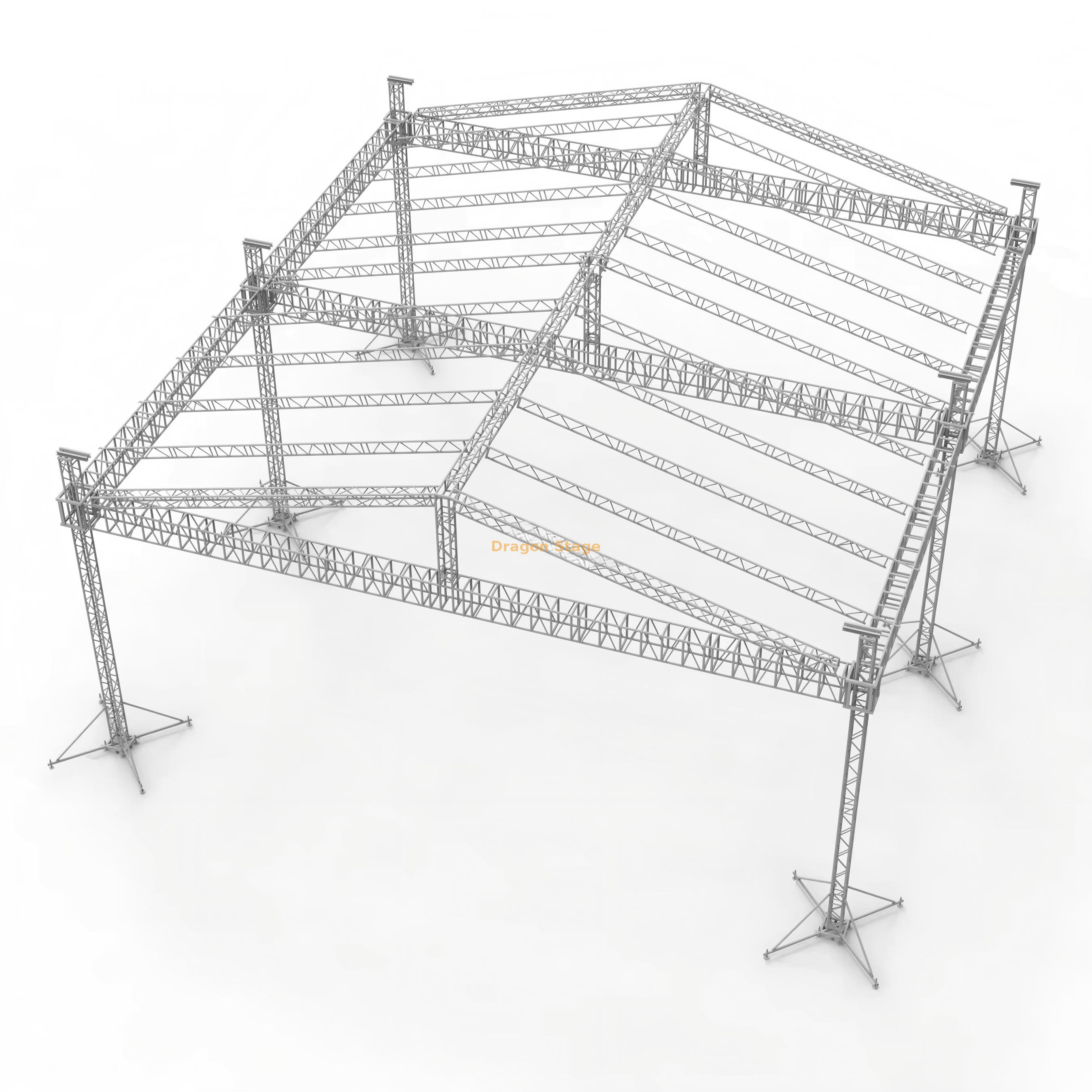

Алюминиевая ферма крыши для освещения сцены и концертных мероприятий 18x12x10 м: сверхпрочная система болтов
1. Введение: основа крупномасштабного производства прямых трансляций
Алюминиевая ферма для сцены на крыше 18x12x10 м от DragonStage — это высокопроизводительное сценическое решение, специально разработанное для крупных концертов, масштабных гастролей и профессионального монтажа. Имея значительные размеры ( 18 м в ширину, 12 м в глубину и впечатляющую высоту 10 м) , эта система обеспечивает обширную, структурно безопасную среду, способную поддерживать огромное количество осветительного, аудио- и видеооборудования. Он разработан для организаторов мероприятий, которым требуется максимальная грузоподъемность и стабильность для сложных и громких мероприятий на открытом воздухе.
Эта система отличается использованием системы болтовых ферм для основных соединений с использованием прочных секций стандартных осветительных ферм размером Болтовое соединение предпочтительнее во многих тяжелых условиях эксплуатации из-за его 350x350 мм и 500x600 мм . высокой прочности на сдвиг и точного жесткого соединения, что делает эту конструкцию лучшим выбором для крепления ферм концертных сцен, где структурная целостность не подлежит обсуждению.
2. Проблемы и решения в современном ивент-строительстве
Крупноформатные наружные конструкции создают уникальные проблемы, связанные с прогибом конструкции на длинных пролетах (например, 18-метровая балка), выдерживанием высоких точечных нагрузок от профессионального такелажа и обеспечением устойчивости конструкции в переменных погодных условиях.
DragonStage решает эти проблемы, используя подход гибридной фермы:
Управление пролетами для тяжелых условий эксплуатации: осветительная ферма с квадратным винтом BS500x600 используется для основных балок длиной 18,00 м и 12,00 м, обеспечивая превосходную несущую способность и устойчивость на больших расстояниях по сравнению с профилями меньшего размера.
Вертикальная опора: система опирается на шесть прочных опор, построенных из винтовой алюминиевой осветительной фермы BS350x350 , что необходимо для безопасного подъема конструкции крыши на высоту 10 м..
Надежность соединения: использование системы болтовых ферм (также известной как винтовая ферма ) обеспечивает высоконадежные и прочные соединения между основными несущими элементами, что имеет решающее значение для безопасного монтажа на больших концертах (Источник: https://www.dragontruss.com/Lighting-Truss-FAQ16138.html ).
3. Ключевые особенности и преимущества
Ферменная система размером 18x12x10 м представляет собой комплексный пакет, предназначенный для профессионального использования и сочетающий в себе массивную сценическую платформу с исключительно прочной конструкцией крыши.
Высокопроизводительная ферменная конструкция
Основные структурные компоненты созданы для удовлетворения жестких требований в сфере туризма и оснащения:
Главные балки: Квадратная винтовая осветительная ферма BS500x600 (основные трубы 50 x 3,0 мм) образует передние пролеты шириной 18,00 м и боковые пролеты шириной 12,00 м.
Столбы: Винтовая алюминиевая осветительная ферма BS350x350 (основные трубы 50 x 3,0 мм) образует шесть основных опор длиной 9,00 м.
Решетка крыши: построена с использованием винтовой осветительной фермы BS300x300 для рамы крыши и алюминиевой фермы BL30 I с болтом 300 мм для секций лестничной фермы, оптимизированной для поддержки распределенных навесов и осветительных нагрузок.
Интегрированная сценическая площадка и наземная поддержка
Система включает в себя солидную сценическую систему размером 16x11 м с регулируемой высотой от 1,2 м до 2,0 м . Эта гибкость жизненно важна для создания оптимального обзора для большой аудитории. Сценическая площадка состоит из 88 модульных деревянных платформ размером 1x2 м. Конструкция крыши стабилизируется с помощью комплексной наземной опоры, включающей 6 комплектов стальных оснований , и верхних секций втулочных блоков , дополненных 24 длинными выносными опорами для максимальной боковой устойчивости.
Эффективное развертывание и функции безопасности
Вся конструкция рассчитана на эффективность в полевых условиях: общий вес упаковки составляет 5200 кг , а объем упаковки — 35 кубических метров . Безопасный подъем тяжелой решетки крыши контролируется 6 комплектами 2-тонных ручных подъемников (BA05) . Кроме того, система включает в себя навес из ПВХ площадью 350,16 кв. м (доступен в синем или индивидуальном цвете) для всепогодной защиты дорогостоящего сценического оборудования. Структурные компоненты имеют несколько вариантов ферм, включая коробчатую ферму, тройную ферму и лестничную ферму, что позволяет использовать различные точки крепления такелажа в соответствии с любыми производственными спецификациями (Источник: https://www.prolight-sound.com ).
4. Практические вопросы и ответы для профессионалов сцены
Вопрос: В чем основное преимущество системы болтовых ферм перед фермой со втулками? Ответ: Болтовая ферма обеспечивает механически превосходное, более жесткое и по своей сути более прочное соединение, что делает ее идеальной для подъема чрезвычайно тяжелых грузов и конструкций, подвергающихся динамическим нагрузкам, что часто предпочтительнее для стационарных установок или длительных мероприятий на открытом воздухе.
Вопрос: Предусмотрены ли приспособления для подвешивания динамиков линейного массива? О: Да, ферма крыши (BS500x600) рассчитана на высокие точечные нагрузки, поэтому необходимо рассчитать конкретные точки крепления (часто с использованием одинарных/двойных зажимов ) и прикрепить их к секциям фермы главной балки для массивов громкоговорителей.
Вопрос: Регулируется ли высота сцены в диапазоне от 1,2 до 2,0 м? О: Да, на сцене используется подставка с выдвижными трубчатыми компонентами и регулируемыми базовыми блоками сцены , что позволяет точно устанавливать высоту и выравнивать ее в пределах этого диапазона.
Вопрос: Каков рекомендуемый метод нагрузочного тестирования этой структуры? О: Испытания на нагрузку всегда должны проводиться в соответствии со спецификациями производителя и сертифицированы инженером-строителем, применяя испытательные нагрузки, превышающие максимальную расчетную полезную нагрузку, для проверки целостности фермы и соединений перед началом монтажа.
5. Сильный призыв к действию (CTA)
Для вашего следующего крупного концерта или гастролей обеспечьте высокую грузоподъемность и непревзойденную устойчивость алюминиевой фермы для сцены на крыше DragonStage 18x12x10 м..
Проконсультируйтесь с нашими техническими экспертами сегодня для полной оценки мощности такелажа и определения цен для конкретного проекта.
