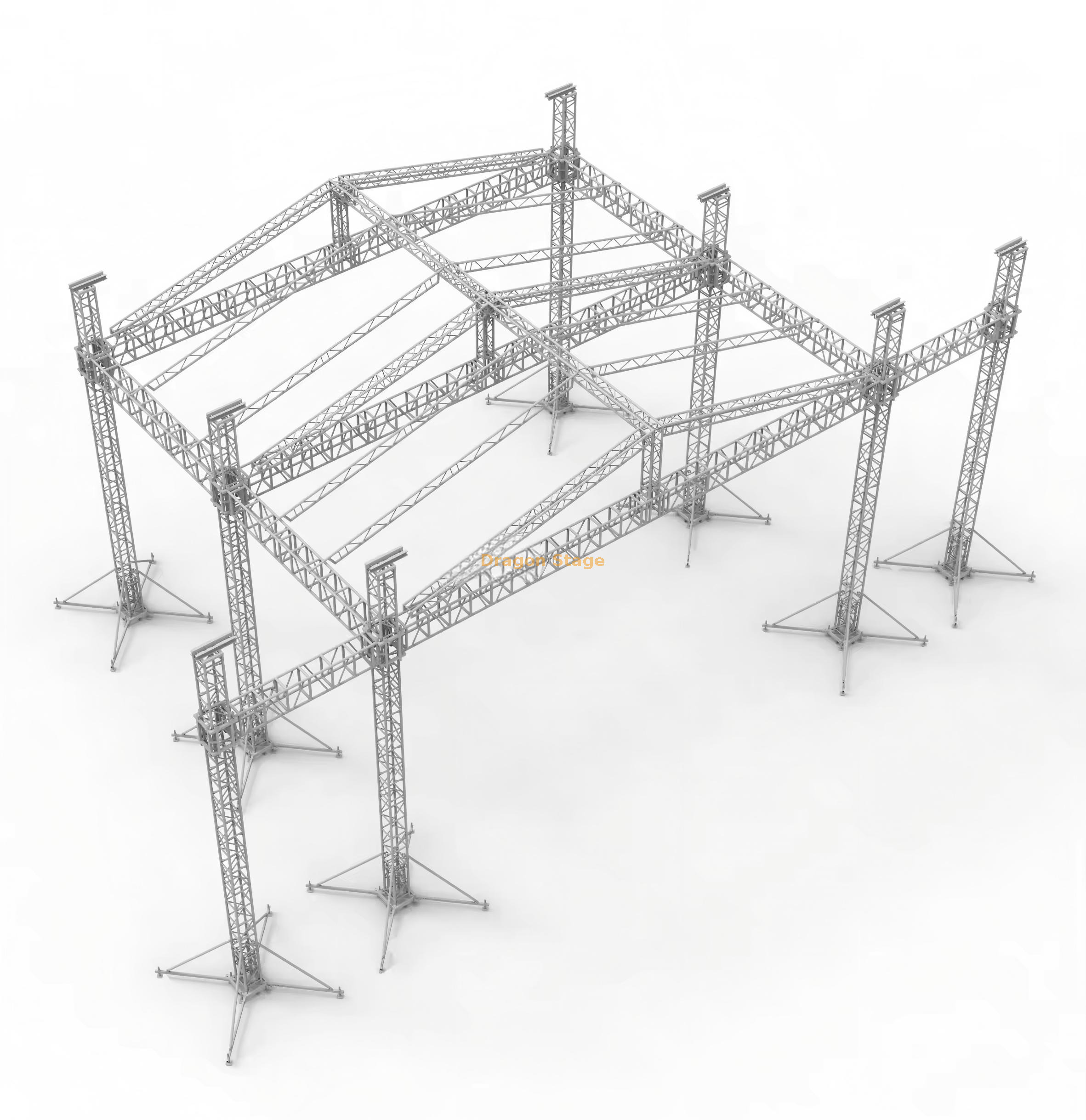

Алюминиевая скатная ферма крыши для концертного мероприятия 60x50x30 футов

Вес упаковки: 4150 кг.

Объем упаковки: 37CBM

вес упаковки: 6700 кг

объем упаковки: 46 куб.м.

Алюминиевая ферма скатной крыши для концертных мероприятий размером 60x50x30 футов: сертифицированная система для тяжелых условий эксплуатации

1. Введение: основа крупномасштабного производства прямых трансляций

В мире профессиональных развлечений и крупномасштабных общественных мероприятий алюминиевая ферма скатной крыши для концертных мероприятий от DragonStage является эталоном высокопроизводительных и сверхнадежных сценических систем. Эта конструкция имеет впечатляющие размеры 60 футов в ширину и 50 футов в глубину (18 х 15 м) и значительную высоту в свету 30 футов (9 м) . Она спроектирована для максимального визуального воздействия и беспрецедентной технической поддержки. Это окончательный выбор для организаторов мероприятий и подрядчиков, которым требуется надежная и надежная система, способная поддерживать обширное осветительное оборудование, широкоформатные светодиодные экраны и высокопроизводительные линейные аудиомассивы.

Эта алюминиевая стропильная система скатной крыши сочетает в себе массивную модульную сценическую площадку (16x14 м) с структурно сертифицированной решеткой крыши, предназначенной для защиты ценного оборудования и артистов от суровых погодных условий. Используя профили ферм премиум-класса и эффективный механизм наземной поддержки, эта сверхпрочная ферма для мероприятий размером 60x50 футов обеспечивает безопасность, эффективность и масштаб для производства мирового класса.

2. Проблемы и решения в современном ивент-строительстве

Проведение крупномасштабного концерта или фестиваля на открытом воздухе требует решения критических логистических и инженерных проблем, в частности, управления экстремальными нагрузками, сильным ветром и быстрого и безопасного развертывания. Стандартным ферменным системам часто не хватает сертифицированной мощности и интегрированных компонентов, необходимых для безопасного пролета 18 метров при соблюдении современных требований к весу продукции.

DragonStage решает эти проблемы с инженерной точностью. В системе используется комбинация сверхпрочной фермы CS500x600 для основных пролетов и фермы CS350x350 для опор, что гарантирует превосходное соотношение прочности и веса и позволяет уверенно выдерживать сложные такелажные нагрузки. Кроме того, конструкция фермы с наклонной плоской крышей с 6 опорами включает 24 длинных выносных опоры и комплексную систему опоры на землю, что значительно повышает устойчивость конструкции и ветроустойчивость (Источник: https://www.dragontruss.com/Certificate ). Такая приверженность компонентам с высокими техническими характеристиками снижает основные риски проекта, что является ключевым моментом для отраслевых организаций, подчеркивающих структурную безопасность во временных съемных конструкциях (Источник: https://www.lsionline.com ).

3. Ключевые особенности и преимущества

Ферменная система скатной крыши размером 60x50x30 футов представляет собой высокоэффективное и безопасное решение благодаря набору интегрированных профессиональных функций.

Расширенные структурные компоненты

Основная несущая конструкция состоит из прочных основных труб (50 x 3,0 мм) и ферменных профилей премиум-класса. Конкретно:

• Решетка крыши: Построена из мощной квадратной фермы CS500x600 для основных пролетов длиной 18,00 м.

• Вертикальные стойки: изготовлены из надежной квадратной фермы CS350x350 и закреплены 6 комплектами втулочных блоков (M), стальным основанием (M) и компонентами верхней секции (M), что обеспечивает сертифицированную передачу нагрузки на землю.

• Ферма с раструбным соединением: используется коническая муфта и механизм зажимов и штифтов Safrty для быстрого и надежного соединения всех модульных элементов, что значительно сокращает время сборки, сохраняя при этом высокую прочность соединения.

Интегрированная сцена и звуковое крыло

Эта система включает в себя специальную модульную сценическую платформу размером 16x14 м со 112 деревянными настилами размером 4x8 футов (1x2 м) , обеспечивающими обширную и стабильную площадку для выступлений. Важно отметить, что конструкция заранее спроектирована для аудиоподдержки, включая звуковые крылья динамика шириной 3 метра, изготовленные из той же сверхпрочной фермы CS500x600. Эти крылья обеспечивают оптимальное размещение акустических систем линейного массива, гарантируя превосходное звуковое покрытие и еще больше снижая потребность в аренде отдельной акустической башни.

Повышенная безопасность и защита от атмосферных воздействий

Конструкция наклонной фермы плоской крыши очень эффективна для отвода дождя и мусора, защиты сложного и дорогого осветительного и звукового оборудования, установленного на решетке крыши. Обширный навес из ПВХ площадью 412,56 кв. м доступен в стандартном синем цвете или может быть настроен в соответствии с брендом. Для подъема массивной конструкции крыши в систему входят 6 комплектов 2-тонных ручных подъемников (BA05) , обеспечивающих контролируемый и безопасный подъем ферменной решетки на этапах сборки и погрузки.

4. Практические вопросы и ответы для профессионалов сцены

Вопрос: В чем преимущество профиля фермы CS500x600? Ответ: Этот профиль фермы для тяжелых условий эксплуатации оптимизирован для больших пролетов (например, балки длиной 18 м) и высоких точечных нагрузок, обеспечивая значительно большую прочность и меньший прогиб по сравнению с сериями ферм меньшего размера.

Вопрос: Можно ли заменить ручные тали на электрические цепные двигатели? О: Да, блоки втулки с патрубками совместимы со стандартными 2-тонными электрическими цепными двигателями, что позволяет механизировать подъем конструкции крыши нажатием кнопки.

Вопрос: Как система упаковывается и транспортируется? О: Вся конструкция является модульной, с общим весом упаковки 6700 кг и объемом 46 кубических метров , что облегчает доставку консолидированных грузов и эффективную логистику на объекте.

Вопрос: Какой тип крепления заземления требуется? Ответ: Из-за масштаба конструкции необходимо правильное крепление и балласт с использованием 24 длинных выносных опор. Мы предоставляем подробную документацию по расчету нагрузки, которая должна быть одобрена местным инженером-строителем для безопасной эксплуатации на открытом воздухе.

5. Сильный призыв к действию (CTA)

Повысьте уровень организации вашего мероприятия благодаря максимальной безопасности и конструктивной прочности алюминиевой фермы скатной крыши DragonStage для концертных мероприятий размером 60x50x30 футов..

Загрузите подробные таблицы нагрузок и свяжитесь с командой инженеров DragonStage для получения индивидуального решения фермы и консультации по проекту.
