вес упаковки: 11,5 куб.м.
объем упаковки: 2500 кг
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4x4ft
(1,22x1,22 м) | Местное акриловое стекло | 50 шт |
| 1,22 м. Стальная скоба | 115 шт. |
| стоять с расширенной трубкой | 66 шт |
| Регулируемая стадия основания | 66 шт |
| Сценическая лестница | Акриловое стекло 18 мм | общий | 5 | шаги | 2 шт |
Вес упаковки: 2000 кг
Объем упаковки: 12 куб
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 13,00 м луч (спереди) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 м луча (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 4 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 6,00 М Столп | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 8 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| лучевой куб | Pigot Cube 389x389 | 0pcs |
| Рама башня | Spigot рукав Block s | 4 шт |
| Стальная база с | 4 шт |
| Верхний раздел с | 4 шт |
| Ручной подъем, BA05 2TONS | 4 шт |
| Секция шарнирного шарнира, высота 1м | 4 шт |
| Волокно -слинг, BA04,2 тонны 3м | 4 шт |
| Длинный аутригер | 16 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 2 комплекта | 1,30 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 7,00 м верхней луча | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 1 шт |
| 6,70 м косых лучей | 4 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 1,70 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 6,70 М лестницы фермы | 6 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| 1,70 м | 50 × 3,0 | CL30,289*50 | 6 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 0pcs |
| Подключить тарелку с зажимом | 2 шт |
| Одиночный зажим | 12 шт |
| Двойной зажим | 8 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 177.66 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 6,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
Алюминиевая портативная ферменная конструкция крыши и концертная сцена: полный пакет 40 x 60 футов
Введение: Комплексное решение для концертов и мероприятий на открытом воздухе
Алюминиевая переносная ферменная конструкция крыши Dragon Stage в сочетании со сценической системой размером 40 x 60 футов представляет собой комплексное решение для профессиональных мероприятий на открытом воздухе. Этот пакет предназначен для крупномасштабных концертов, фестивалей и корпоративных мероприятий и включает прочную защитную ферму крыши и просторную сцену для выступлений. Система соединений Spigot обеспечивает быструю сборку, позволяя быстро и эффективно развернуть полностью профессиональную установку.
Ключевые особенности и разбивка компонентов

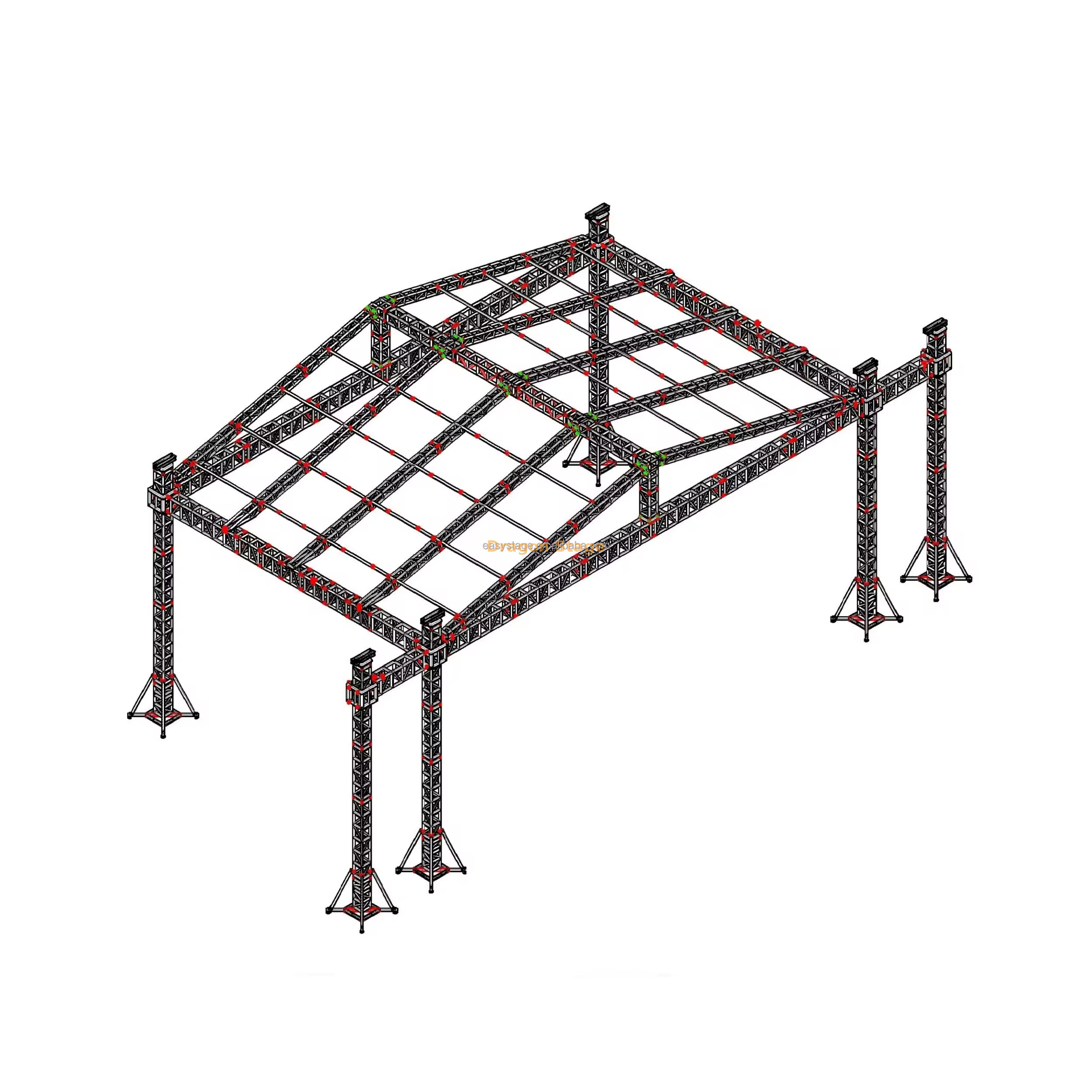

I. Ферменная конструкция крыши (13 х 7 х 7 м)
Ферма крыши с А-образной рамой рассчитана на высокую производительность и надежное подвешивание груза:
Размеры конструкции: 13 м в длину, 7 м в ширину и 7 м в высоту (приблизительно 42,6 х 23 х 23 фута).
Профиль основной фермы: В основной несущей конструкции используется квадратная ферма CS389x389 (400 x 400 мм) с основными трубами 50 x 3,0 мм , обеспечивающая высокую пропускную способность на 13-метровом пролете для освещения и видеоэкранов.
Опоры и стойки: для опор и компонентов крыши используется более легкая квадратная ферма CS289x289 (300 x 300 мм), подходящая для вертикальной высоты 7 м.
Интегрированные крылья: Включает в себя два комплекта 6-метровых стоек Wings и соответствующие ферменные балки в комплекте со специальными компонентами башни и дополнительными 8 длинными выносными опорами , идеально подходящими для установки динамиков линейного массива (PA Towers) и боковых баннеров.
Наземная поддержка и подъем: Система включает в себя 6 комплектов подъемных вышек (4 основных, 2 крыльевых), оснащенных блоками с втулками и 2-тонными ручными подъемниками (BA05) для контролируемого вертикального монтажа.
II. Переносная концертная сцена (40 x 60 футов)
Входящая в комплект сценическая платформа просторна и спроектирована с учетом эстетической привлекательности и безопасности исполнителя:
Площадь сцены: большая площадка для выступлений размером 40 х 60 футов (12,2 х 18,3 м).
Материал деки: состоит из 50 кусков сценического покрытия из плексигласа/акрилового стекла размером 4x4 фута (1,22 x 1,22 м) , обеспечивающего превосходный, прозрачный или полупрозрачный вид, идеально подходящий для световых эффектов.
Регулируемая высота: высота сцены составляет 4 фута (1,22 м) , на ней используются стойки с выдвижными трубками и регулируемыми основаниями, что обеспечивает гибкость выравнивания на неровной открытой местности.
Аксессуары: в комплект входят распорки, регулируемые основания и 2 комплекта 5-ступенчатых лестниц из акрилового стекла..
III. Системная логистика
| Компонент | Размеры (Д х Ш х В) | Профиль материала | Вес/объем |
| Сценическая колода | 40 футов х 60 футов (12,2 х 18,3 м) | Акриловое стекло/алюминий | 2500 кг / 11,5 куб.м. |
| Крыша фермы | 13м х 7м х 7м | CS389x389 и CS289x289 | 2000 кг / 12 куб.м. |
| Навес | 177,66 кв.м. | ПВХ, синий или индивидуальный цвет | Н/Д |
| Стабилизация | Всего 24 длинных аутригера | Стальное основание и ферма | Н/Д |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Как крыша размером 13 х 7 м покрывает сцену размером 40 х 60 футов (18,3 х 12,2 м)?
Ответ: Размеры показывают, что ферменная система (шириной 13 м) предназначена для покрытия глубины сцены , а боковые крылья, увеличивающие ширину (до 18,3 м / 60 футов), поддерживаются дополнительными колоннами. Это обеспечивает оптимальный пролет крыши над основной площадью сцены для крепления, а сама сцена выходит за пределы линии крыши, обеспечивая максимальный размер и визуальное воздействие.
Вопрос: Включено ли в цену все необходимое оборудование?
О: Да, в описании прямо указано, что вся система включает в себя все необходимые компоненты, включая конические муфты, предохранительные зажимы и штифты, необходимые для соединения секций фермы с раструбами. Диапазон цен (67 770–75 032 йен) предполагает, что окончательная стоимость зависит от конкретного выбора цвета навеса из ПВХ или незначительных настроек.
Вопрос. Зачем включать фермы двух разных размеров (CS389x389 и CS289x289)?
О: Это разработанная гибридная конструкция , позволяющая сбалансировать грузоподъемность и стоимость. Профиль CS389x389 необходим для выдерживания высоких изгибающих нагрузок и сосредоточенного веса на большом пролете длиной 13 метров . Более легкий профиль CS289x289 достаточен и экономически эффективен для вертикальных башен и элементов крыш, где сжатие является доминирующей силой.
