вес упаковки: 3050 кг
Объем упаковки: 28CBM
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 15,00 М луч (спереди) | 3 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 15 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 12,00 М луч (сторона) | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 8 шт |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 М Столп | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 12 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| Рама башня | Spigot рукав Block s | 6 шт |
| Стальная база с | 6 шт |
| Верхний раздел с | 6 шт |
| Ручной подъем, BA05 2TONS | 6 шт |
| Секция шарнирного шарнира, высота 1м | 6 шт |
| Волокно -слинг, BA04,2 тонны 3м | 6 шт |
| Длинный аутригер | 24 с |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| Столп на крыше | 3 комплекта | 1,50 м | 50 × 3,0 | CS289 × 289 | 3pcs |
| 12,00 м верхняя луч | 1 комплекты | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 7,70 м косой луч | 6 комплектов | 3,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 2,70 м | 50 × 3,0 | CS289 × 289 | 6 шт |
| 7,70 М лестница фермы | 8 комплектов | 3,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,00 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| 2,70 м | 50 × 3,0 | CL30,289*50 | 8 шт |
| Компоненты крыши |
| Крыша Conner 4 способа, использование для фермы на крыше | CS289 × 289 | 2 шт |
| Крыша Conner 5 способов, использование для фермы на крыше | CS289 × 289 | 1 шт |
| Подключить тарелку с зажимом | 3pcs |
| Одиночный зажим | 16 шт |
| Двойной зажим | 12 шт |
| Материал навеса крыши: ПВХ, синий цвет или индивидуальные. | 293.46 | 1 шт |
| Элемент |
| Спецификация (SQURE FURS) | QTY |
| длина | Главная трубка (мм) | размер (мм) |
| 2,00 -метровый луч крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 2,00 м | 50 × 3,0 | CS389 × 389 | 2 шт |
| 1,00 м | 50 × 3,0 | CS389 × 389 | 0pcs |
| 7,00 м Столп крыльев | 2 комплекта | 3,00 м | 50 × 3,0 | CS289 × 289 | 4 шт |
| 2,00 м | 50 × 3,0 | CS289 × 289 | 0pcs |
| 1,00 м | 50 × 3,0 | CS289 × 289 | 2 шт |
| Крылья Башня | Spigot рукав Block s | 2 шт |
| Стальная база с | 2 шт |
| Верхний раздел с | 2 шт |
| Ручной подъем, BA05 2TONS | 2 шт |
| Секция шарнирного шарнира, высота 1м | 2 шт |
| Волокно -слинг, BA04,2 тонны 3м | 2 шт |
| Длинный аутригер | 8 шт |
| Фермерский аксессуар |
| Conical Copler и Safrty Clip & Pin | весь
набор |
вес упаковки: 2800 кг
Объем упаковки: 18CBM
| Элемент | Спецификация | Количество |
| Стадия алюминиевой сборки | Топпинг: 4х8 фута
(1,22x2,44 м) | деревянный | 45 шт |
| 1,22 м. Стальная скоба | 54 шт |
| 2,44 м. Стадия | 50 шт |
| стоять с расширенной трубкой | 60 шт |
| Регулируемая стадия основания | 60 шт |
| Сценическая лестница | Деревянный топпинг | общий | 8 | шаги | 2 шт |

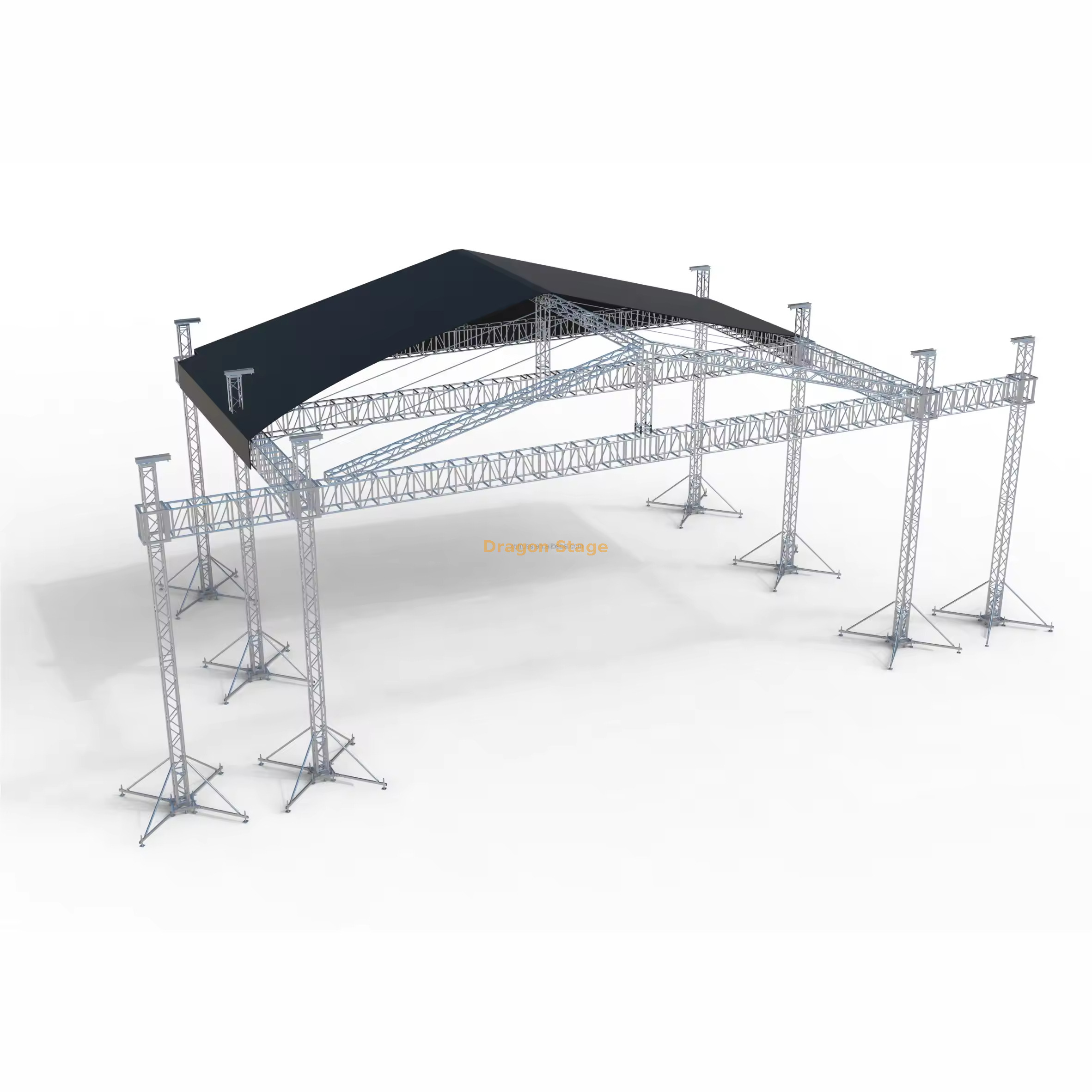

Алюминиевая ферменная система для уличной сцены с регулируемой высотой: 15 x 12 x 8 м (6 опор)
Введение: широкий охват и возможности профессионального оснащения
Алюминиевая ферменная система для уличных мероприятий Dragon Stage с регулируемой высотой предназначена для самых требовательных крупномасштабных концертов, фестивалей и телевизионных мероприятий. Этот комплексный пакет включает в себя прочную ферменную конструкцию крыши размером 15 х 12 х 8 м, поддерживаемую шестью основными колоннами , и включает в себя обширную регулируемую сценическую платформу. Модернизированная система поддержки из шести башен обеспечивает исключительное распределение нагрузки и устойчивость на большом 15-метровом пролете, что делает ее лучшим выбором для крупных постановок на открытом воздухе.
Ключевые особенности и разбивка компонентов
I. Высокопроизводительная 6-колонная ферменная конструкция
Эта система спроектирована с учетом максимальной безопасности и грузоподъемности, несмотря на свою огромную площадь:

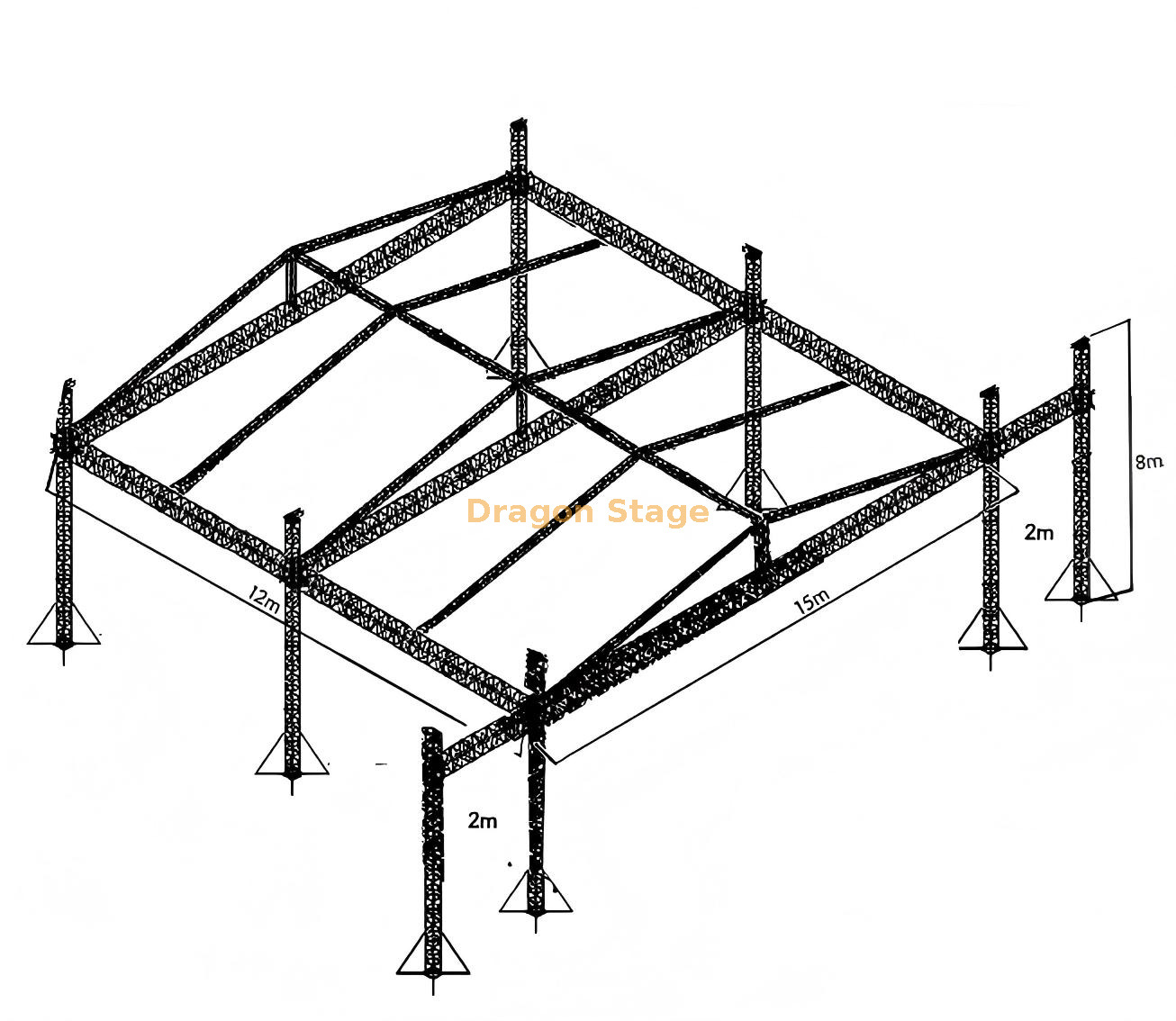

Размеры конструкции: 15 м в длину, 12 м в ширину, 8 м в высоту (49,2 х 39,4 х 26,2 фута).
Поддержка шести башен: использование шести основных вертикальных опор (в отличие от стандартных четырех) значительно увеличивает структурную целостность системы и грузоподъемность, особенно при подвешивании тяжелых светодиодных экранов и линейных массивов на пролете 15 м..
Профили ферм:
Главные балки: CS389x389 (400 x 400 мм) с основными трубами 50 x 3,0 мм для высокой прочности на изгиб.
Столбы/крыша: CS289x289 (300 x 300 мм) для эффективной вертикальной поддержки.
Интегрированные крылья: в комплект входят две отдельные конструкции крыла с собственными стойками, основаниями и подъемниками. Это необходимо для оптимального размещения громкоговорителей PA (линейный массив) вдали от основной линии крыши.
Подъем и стабилизация: включает в себя в общей сложности 8 комплектов 2-тонных ручных подъемников (BA05) и впечатляющие 24 длинных выносных опоры для обеспечения высочайшей устойчивости в условиях сильного ветра.
II. Сцена для мероприятий с регулируемой высотой
Включенная сцена предназначена для удовлетворения различных требований к обзору аудитории:
Площадь сцены: большая площадка для выступлений размером 12,2 х 10,98 м (приблизительно 40 х 36 футов).
Регулируемая высота: сценическая система позволяет гибко регулировать высоту от 1,2 м до 2 м (от 4 до 6,5 футов) , что делает ее универсальной как для концертов, так и для многоуровневых презентаций.
Материал настила: состоит из 45 прочных деревянных настилов размером 4x8 футов (1,22 x 2,44 м) в комплекте с необходимыми креплениями и опорами для максимальной высоты.
III. Системная логистика
| Компонент | Описание | Логистика | Ключевая особенность |
| Крыша фермы | 6-стойка, А-образная рама с крыльями | 3050 кг / 28 куб.м. | Пролет 15 м, высота 8 м. |
| Сценическая платформа | 40 x 36 футов, деревянная палуба | 2800 кг / 18 куб.м. | Регулируемая высота (1,2–2 м) |
| Навес | ПВХ, синий или индивидуальный цвет | 293,46 кв.м. | Полная защита решетки крыши. |
| Подъемное устройство | 8 ручных подъемников BA05 (2T) | Включено | Возможность одновременного подъема |
Практические вопросы и ответы для профессионалов сцены
Вопрос: Почему стоит выбрать 6-колонную систему вместо стандартной 4-колонной для пролета 15 м?
A: Конфигурация с 6 стойками значительно увеличивает максимально допустимую подвесную нагрузку (грузоподъемность) по основной сетке крыши, поскольку нагрузка распределяется по большему количеству вертикальных опор. Это критически важно для крупных постановок, требующих сильного освещения, обширных фонов и нескольких видеоэкранов. Это также значительно улучшает профиль устойчивости и ветроустойчивости конструкции.
Вопрос: В чем преимущество регулируемой высоты сцены (1,2–2 м)?
О: Регулируемый диапазон позволяет расположить сцену выше ( до 2 м ) для очень большой аудитории на открытом воздухе, обеспечивая четкую видимость на расстоянии. Меньшая высота полезна для мероприятий на небольших площадках или там, где местные правила ограничивают максимальную высоту сцены.
Вопрос: Какова основная причина широкого ценового диапазона (65 640–115 756 йен)?
О: Разница в ценах зачастую зависит от нескольких факторов:
Материал крыши: замена навеса из ПВХ до сверхпрочного, огнезащитного или сетчатого материала.
Сертификация: включая полные структурные расчеты и отчеты о сертификации TUV.
Настил сцены: замена деревянного покрытия на более прочный, противоскользящий или огнестойкий материал премиум-класса.
Подъёмники: замена 8 ручных тельферов на 8 электрических цепных тельферов.
