Вес упаковки: 3400 кг

объем упаковки: 32 куб.м.

вес упаковки: 3850 кг

Объем упаковки: 26 куб

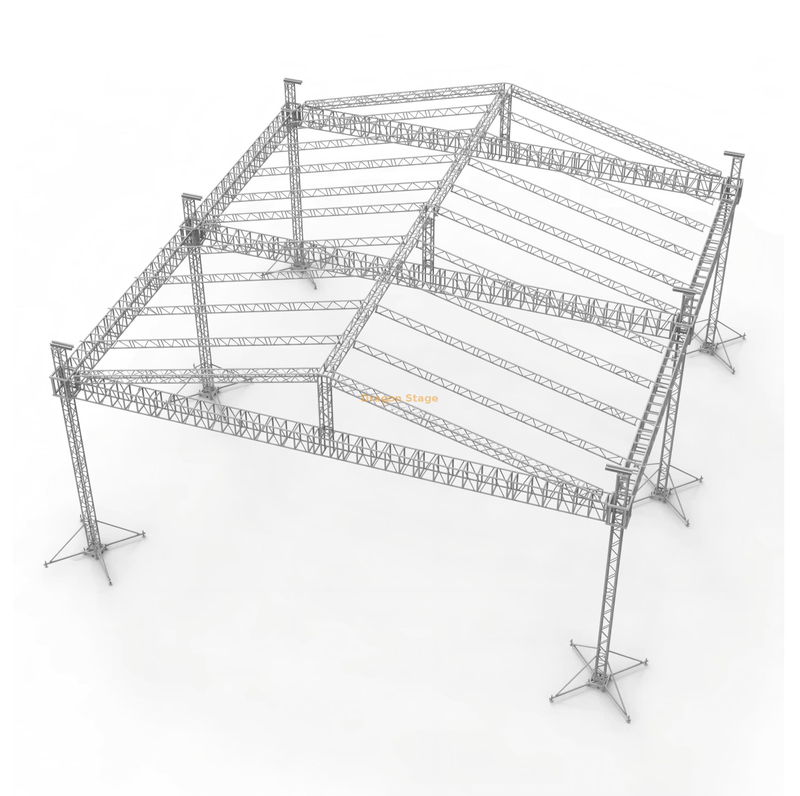

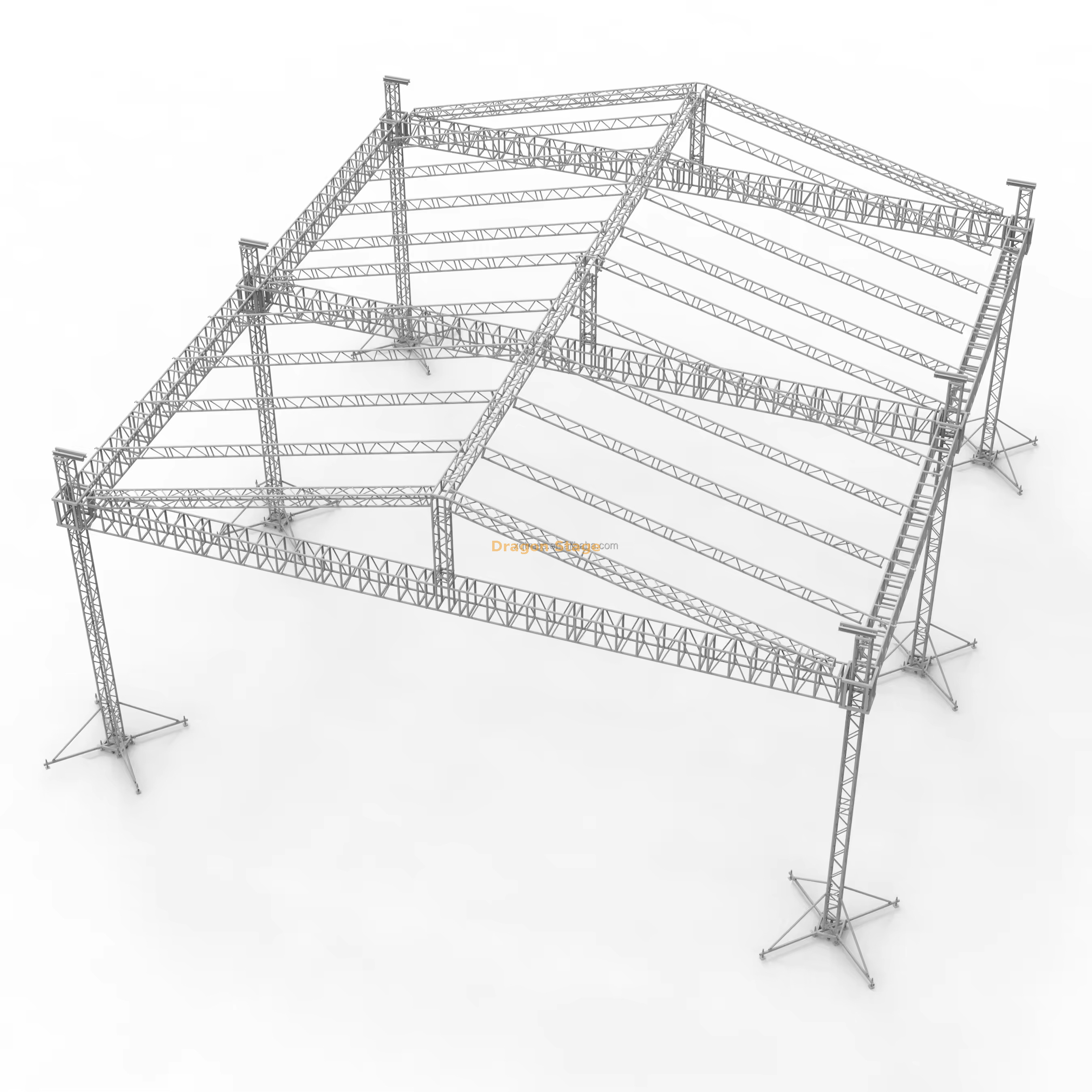

Алюминиевая ферма для большого концертного мероприятия, музыкального аудио, квадратного церковного освещения: 18 м x 12 м x 10 м

Введение: Идеальное решение для крупноформатного наружного такелажа

Алюминиевая ферма для больших концертных мероприятий Dragon Stage спроектирована с учетом экстремальных требований массовых постановок на открытом воздухе, включая крупные концерты, крупные аудиофестивали и церковные мероприятия с высокой посещаемостью. Эта система может похвастаться впечатляющими размерами 18 х 12 м и значительной высотой 10 м , поддерживаемой прочной 6-колонной наземной опорной конструкцией. Использование сверхпрочной основной фермы CS500x600 обеспечивает максимальную грузоподъемность для обширного освещения, видео и аудио оборудования на широком 18-метровом пролете.

Ключевые особенности и разбивка компонентов

I. Ферменная конструкция, несущая экстремальную нагрузку

Конструкция представляет собой мастер-класс по тяжелому машиностроению, рассчитанный на безопасность и максимальную полезную нагрузку:

• Размеры конструкции: 18 м в длину, 12 м в ширину, 10 м в высоту (прибл. 59 х 39,4 х 32,8 фута).

• Ферма главной балки (CS500x600): Чтобы безопасно перекрыть огромный 18-метровый пролет и удовлетворить высокие требования концертной продукции (осветительные решетки, летающие рамы линейных массивов), в основных секциях крыши используется ферма самого большого профиля в серии CS500x600..

• Столбовая ферма (CS350x350): шесть вертикальных колонн используют высокопроизводительную ферму CS350x350 , обеспечивающую необходимую устойчивость и прочность на сжатие для высоты подъема 10 метров..

• Навес и покрытие: В комплект входит большой навес из ПВХ площадью 350,16 кв. м , который полностью закрывает и защищает сцену и оборудование от непогоды.

II. Усовершенствованная система наземной поддержки

Компоненты башни модернизированы, чтобы выдерживать более высокие нагрузки и большую высоту подъема:

• Модернизированные башни: включает 6 комплектов компонентов башни, включая блок рукавов M, , стальное основание M и верхнюю секцию M. Обозначение «М» означает компоненты, рассчитанные на такой огромный размер и высоту.

• Подъемное оборудование: 6 комплектов 2-тонных ручных подъемников (BA05) обеспечивают механическое преимущество, необходимое для монтажа большой решетки крыши. При интенсивном использовании настоятельно рекомендуется перейти на электрические цепные тали для обеспечения безопасности и эффективности.

• Стабилизация: в комплект поставки входят 24 длинных аутригера, которые значительно увеличивают площадь основания и боковую устойчивость конструкции высотой 10 м, что имеет решающее значение для минимизации раскачивания и управления силой ветра.

III. Встроенная регулируемая концертная сцена

Сопровождающая сценическая платформа рассчитана на большую площадку для выступлений:

• Площадь сцены: большая площадка для выступлений размером 17,08 х 10,98 м (приблизительно 56 х 36 футов).

• Высота сцены: сцена хорошо видна благодаря регулируемому диапазону высоты от 1,2 до 2 м (приблизительно от 4 до 6,5 футов).

• Настил: используется 63 куска прочного деревянного покрытия сцены размером 4x8 футов, поддерживаемого 80 регулируемыми основаниями и выдвижными трубками.

Обзор технических характеристик
